8
Instalación
PRECAUCIÓN: La palabra «FORWARD» en el sensor debe situarse orientada
hacia delante y paralela a la línea central del vehículo/barco para que las indica-
ciones del compás sean precisas.
PRECAUCIÓN: Montar el sensor cerca del centro de gravedad del vehículo/
barco y razonablemente nivelado (respecto a la línea de flotación en un barco)
para que las indicaciones de cabeceo y balanceo sean precisas.
IMPORTANTE: Planificar la colocación del cable entre el sensor y el visor y/o la
red antes de proceder a la instalación.
Montaje en una superficie vertical
Montaje del soporte
1. En la ubicación seleccionada, trace una línea nivelada con la ayuda de un nivel
(figura 1).
2. Sostenga el soporte nivelado con la línea nivelada y trace el contorno de las
dos ranuras verticales. No marque la ubicación de los dos orificios interiores
para los tornillos por el momento.
3. Con una broca de 3 mm o 1/8", perfore los orificios en el CENTRO de las ranu-
ras. De este modo podrá ajustar el soporte en el plano vertical.
4. Con una broca de 4 mm, núm. 23 o 9/64", perfore los dos orificios de montaje.
Fibra de vidrio—reduzca al mínimo el agrietamiento accionando el taladro en
giro inverso hasta que haya penetrado el gelcoat.
5. Sujete ligeramente el soporte a la superficie de montaje con dos de los tornillos
de acero inoxidable que se suministran. Sitúe el nivel en la parte superior del
soporte. Ajuste el soporte hasta que quede nivelado. Apriete los tornillos.
Casco de aluminio—aplique sellador marino a la rosca de los cuatro tornillos
de acero inoxidable antes de apretarlos. De este modo impedirá la corrosión
galvánica entre metales distintos.
6. Con una broca de 3 mm o 1/8", perfore los orificios de guía para los dos tornillos
centrales. A continuación perfore los orificios con una broca de 6 mm o 1/4".
7. Apriete los dos tornillos restantes de acero inoxidable en los orificios centrales
para fijar el soporte.
Copyright © 2008 - 2009 Airmar Technology Corp.

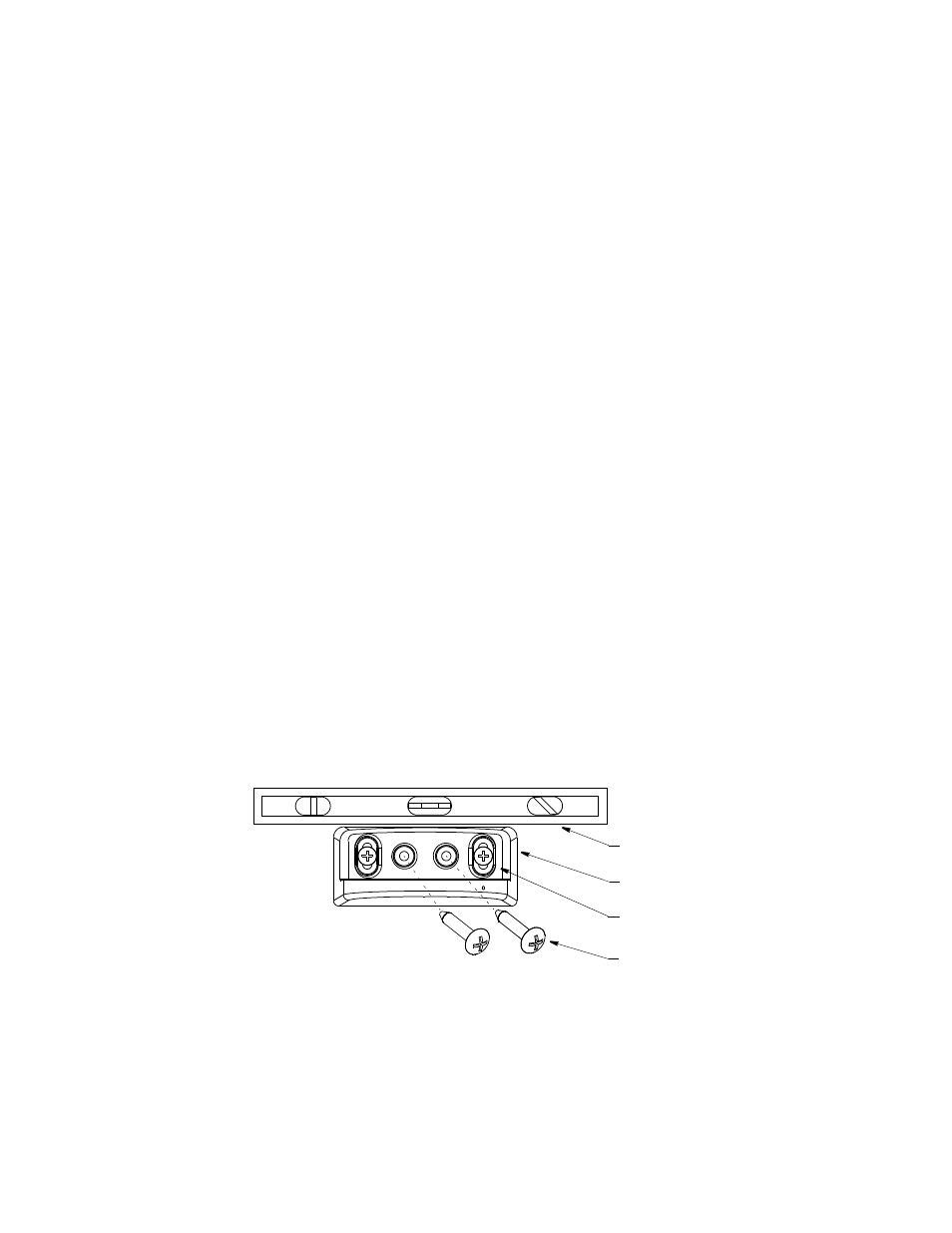

nivel
soporte
tornillo de acero
inoxidable (4)
ranura vertical (2)
Figura 1. Montaje del soporte
