Montaje embutido en una superficie horizontal
1. Retire la etiqueta situada sobre el encastre del sensor (parte A) (figura 4).
2. Aplique fijador de roscas no permanente a los dos pernos prisioneros que se
suministran. Rosque los pernos prisioneros a la parte inferior del sensor.
3. Con la ayuda de un nivel, compruebe que la superficie de montaje esté razona-
blemente nivelada. Si es preciso, utilice calzos para nivelar la superficie o se-
leccione otra ubicación.
4. Utilizando la junta (parte B) como plantilla, sitúela en la ubicación seleccionada boca
abajo y con la flecha hacia delante y paralela a la línea central del vehículo/barco.
Marque la posición de los dos orificios de montaje y del orificio central para el cable.
5. Con una broca de 3 mm o 1/8", perfore los orificios de guía. Con una broca de 6
mm o 1/4", perfore los dos orificios de para los pernos prisioneros. Perfore el ori-
ficio para el cable con una broca hueca de 38 mm o 1-1/2".
Fibra de vidrio: reduzca al mínimo el agrietamiento accionando el taladro en giro
inverso hasta que haya penetrado el gelcoat.
6. Pase el extremo del cable correspondiente al conector del instrumento por el centro
de la junta y hacia abajo por el orificio de montaje central en el vehículo/barco.
7. Enchufe bien el conector del sensor en el encastre del sensor.
8. Sitúe la junta con la flecha orientada en la misma dirección que la palabra
«FORWARD» en el sensor. Empuje la junta sobre los pernos prisioneros y des-
lícela sobre el conector.
NOTA: El junta solamente se acopla en una dirección. Un surco en la junta en-
caja sobre la pestaña de alineación en el conector.
9. Con la palabra «FORWARD» orientada hacia delante y paralela a la línea central del
vehículo/barco, empuje los pernos prisioneros a través de la superficie de montaje.
Verifique que la junta esté remetida por debajo del reborde del sensor. Por debajo de
la superficie de montaje, coloque una arandela plana y una arandela de seguridad en
cada perno prisionero. Sujételas con las tuercas moleteadas: el lado de metal contra
la arandela. Apriétela a mano solamente. No la apriete en exceso.
Copyright © 2008 Airmar Technology Corp.
encastre
número de serie
pestaña de
alineación
sensor
flecha
perno prisionero M5 (2)
conector del sensor
junta (parte B)
superficie de montaje
tuerca moleteada (2)
arandela de seguridad (2)
(parte A)
arandela plana (2)

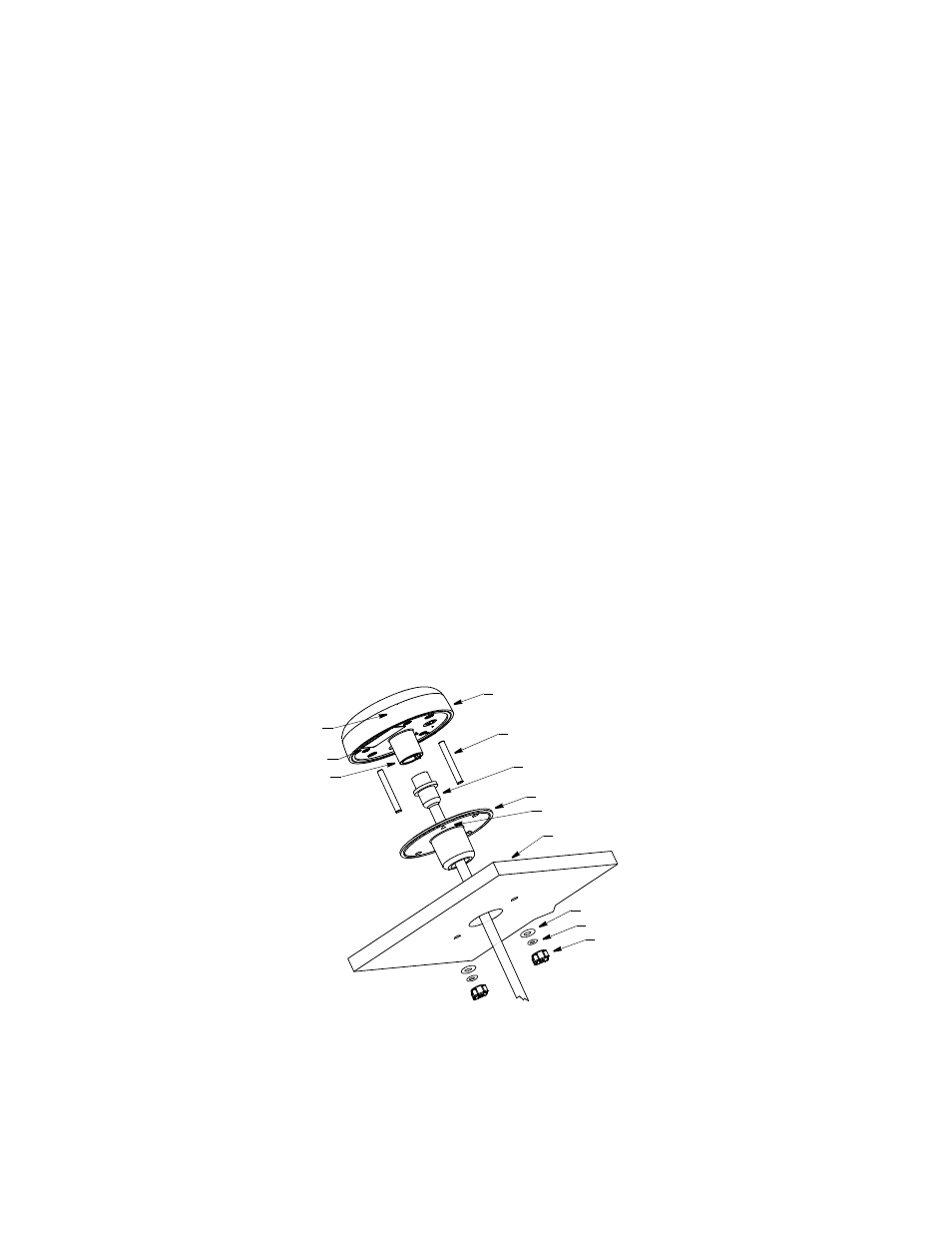

Figura 4. Montaje embutido
