Airmar H2183—Heading Sensor - Manual (Página 13)

13
Sin conector: Cableado
Si el cable del sensor no tiene conector en el extremo correspondiente al visor,
debe conectarse directamente. Consulte el manual del visor y conecte los cables
coloreados como se indica en el cuadro más abajo y en la figura 5.
PRECAUCIÓN: Su sensor tiene ya sea un RS422 o RS232. Usted debe seguir el
diagrama de cableado en la figura 5 que coincide con su sensor. Si está conectado
para la interfaz equivocada, no será transmitir y recibir datos correctamente.
NOTA: Si el visor no tiene conexiones de salida NMEA 0183, no son necesarios
los cables amarillo y naranja. Cada extremo se debe cubrir por separado con tubo
termocontraíble. (Alternativamente, los cables amarillo y naranja se pueden
conectar a un sensor externo.)
NOTA: La alimentación del visor se puede conectar directamente al cable del
sensor o conectarse por separado.
1. Deje 25 cm (10") extra para facilitar el cableado y corte el cable.
2. Pele 60 mm (2-1/2") del forro exterior y del blindaje del extremo cortado del ca-
ble (figura 4).
3. Pele 10 mm (3/8") de aislamiento del conductor en el extremo de cada cable
coloreado.
4. Proteja el blindaje del cable contra cortocircuitos envolviendo el forro con tubo
termocontraíble en el punto en que los hilos salen del cable. El tubo debe sola-
par los hilos un mínimo de 6 mm (1/4"). Contraiga el tubo con una pistola de
aire caliente.
5. Verifique que la fuente de alimentación esté desconectada y conecte los hilos
al visor (figura 5).
6. Sujete el cable.
7. La instalación está terminada. Para comenzar a recibir datos, consulte el ma-
nual del visor.
conector opción
x
10
10
RS422 del sensor
opción
RS232
V+
V-
TX Salida
RX Entrada
No Conectar
No Conectar
Blindaje
locator

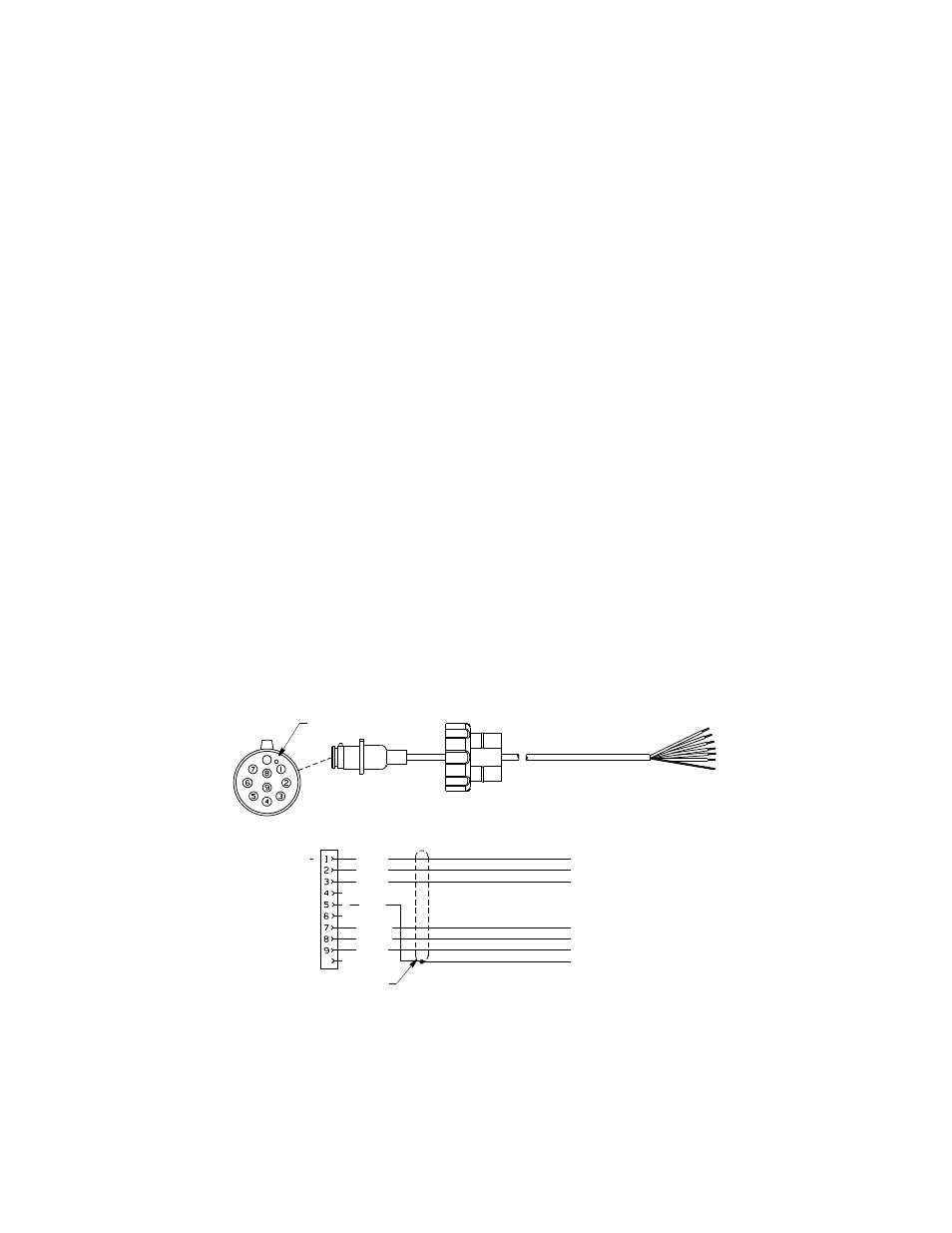

Figura 5.Cable del sensor NMEA 0183
Copyright © 2008 - 2014 Airmar Technology Corp.
V+
V-
A/+ Entrada
A/+ Salida
B/- Salida
B/- Entrada
Blindaje
Blindaje
V+
V-
A/+ Salida
A/+ Entrada
B/- Entrada
B/- Salida
Rojo
Negro
Blanco
Descubierto
Amarillo
Naranja
Azul
