Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 84
29.2 520R y 520R2: Colocación de
mangueras
Los cabezales de bomba para manguera continua 520R están ajustados de fábrica
para admitir mangueras de 1,6 mm de pared de Watson-Marlow. Los cabezales de
bomba para manguera continua 520R2 están ajustados en fábrica para admitir man-
gueras de 2,4 mm de pared de Watson-Marlow. El rendimiento del bombeo puede
verse afectado adversamente si no se utilizan mangueras de Watson-Marlow.

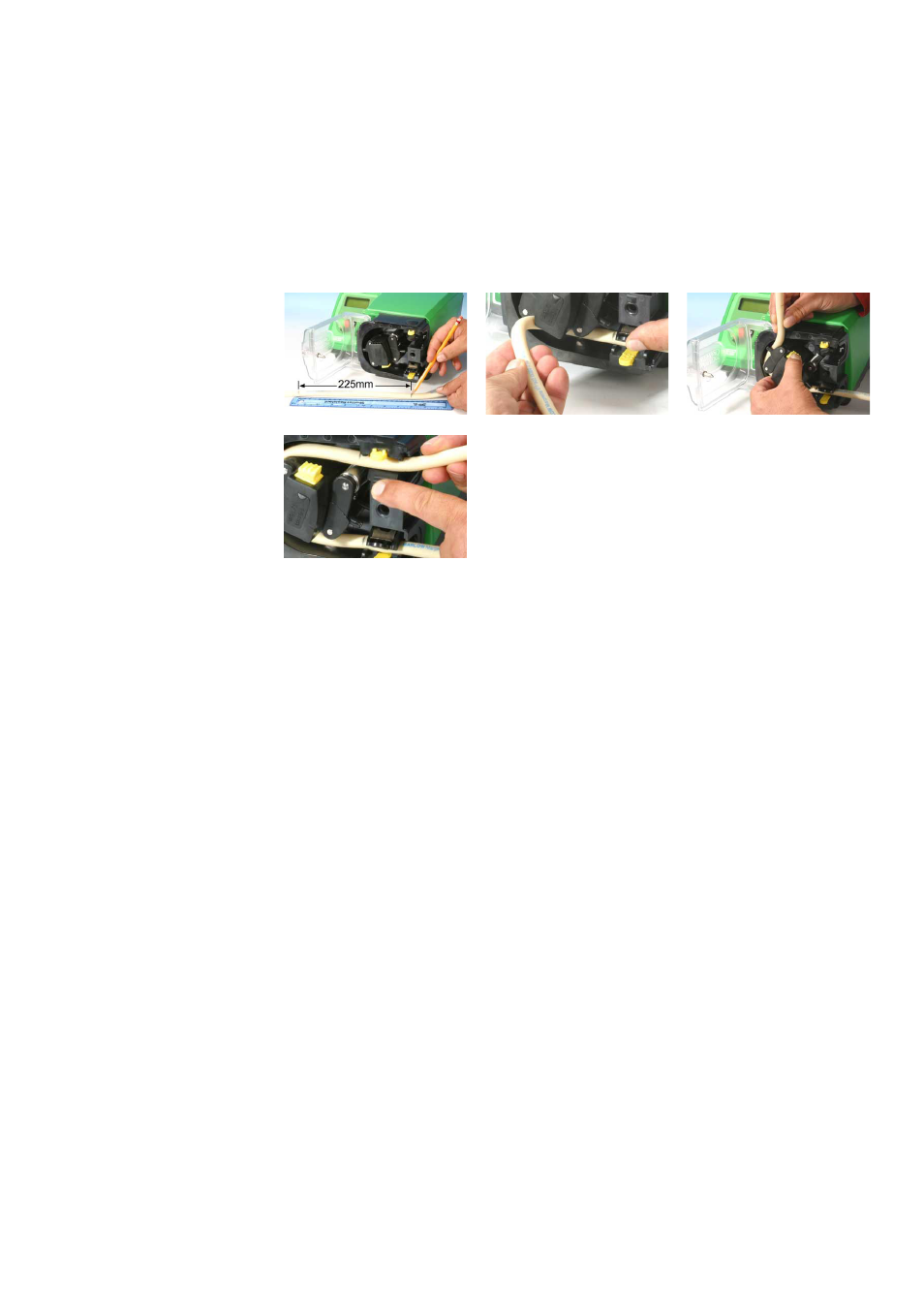

l Marque una longitud de 225 mm (8 7 ⁄
8
de pulg.) en la sección de manguera que
se va a situar dentro del cabezal de la bomba. Precaución: Si se colocan más
de 225 mm (8
7 ⁄
8
de pulg.) de manguera en el interior del cabezal de la bomba,
se puede ver acortada la vida de la manguera.
l Abra la abrazadera inferior (con muelle) y coloque la manguera, con la primera
marca de los 225 mm (8 7 ⁄
8
de pulg.) alineada con la cara interior de la parte
de la abrazadera que tiene el muelle. Suelte la abrazadera.
l Desacople el embrague del rotor apretando a fondo el botón amarillo a un
lado del cubo del rotor y girando el cubo del rotor unos cuantos grados, man-
teniendo siempre el botón apretado. Ahora el rotor puede dar una revolución
completa independientemente del reductor y del motor. Si el embrague vuelve
a acoplarse antes de que la manguera esté totalmente montada, apriete de
nuevo el botón y haga girar el rotor algunos grados.
l Vaya colocando la manguera alrededor de la pista del cabezal, girando el rotor
según sea necesario. Asegúrese de que la manguera no queda retorcida ni apri-
sionada entre los rodillos de guía y la pista. Asegúrese que la segunda marca
de los 225 mm (8
7 ⁄
8
de pulg.) queda junto al borde interno de la abrazadera
superior.
l Abra la abrazadera de manguera superior con muelle y coloque la manguera
en la abrazadera, asegurando que la manguera no presenta torsión y que se
apoya centrada entre los rodillos de guía de la manguera. Suelte la abrazadera.
