28 Los cabezales de bomba 520R,
520R2 y 520RE

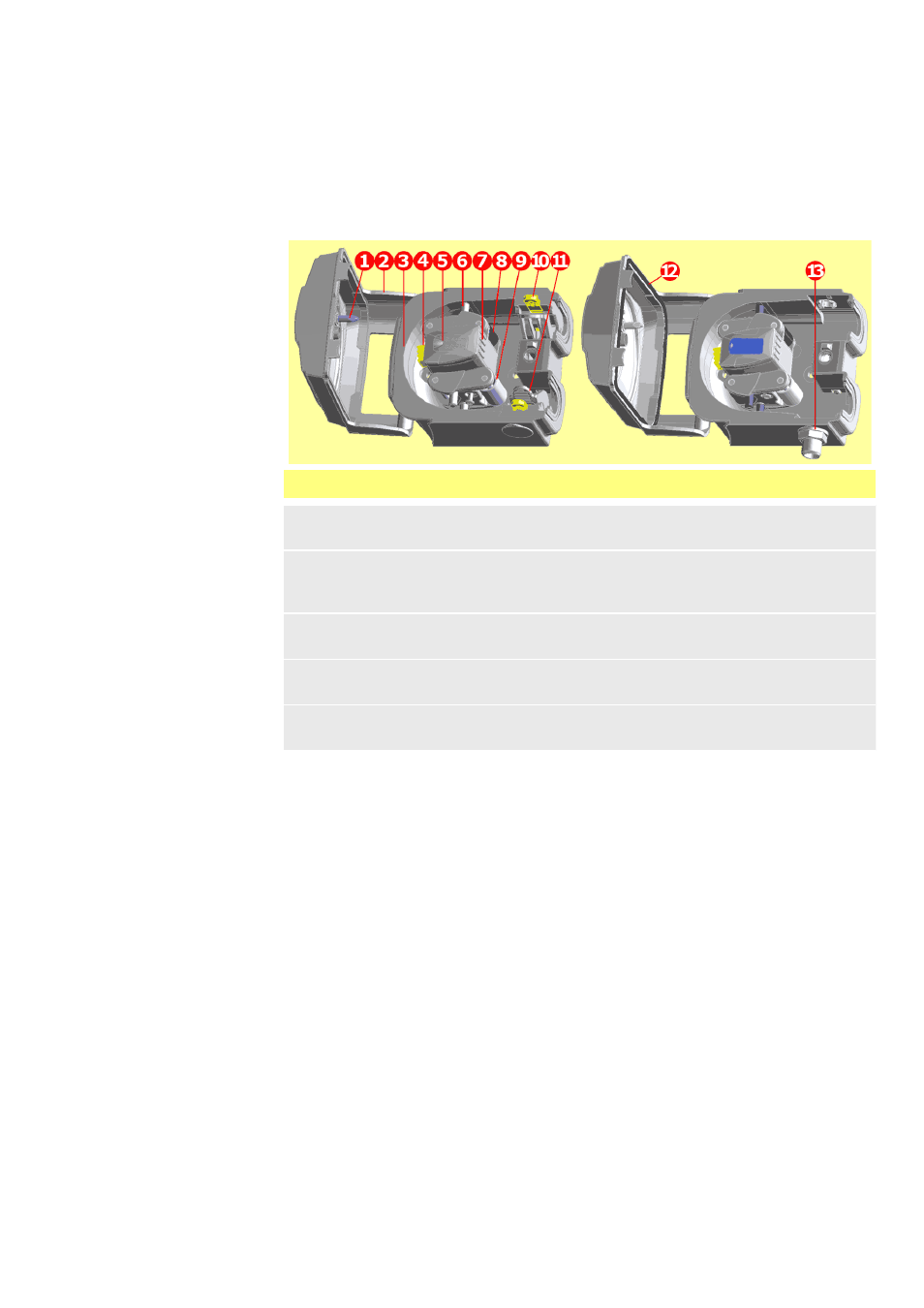

Identificación de piezas
520R/520R2 520REL/520REM/520REH
1 Cerrojo de la
protección
5 Tapa flexible del
rotor
9 Rodillo de bombeo
2 Protección
(520R, 520R2)
6 Rodillo de guía de la
manguera
10 Corredera de la
abrazadera del tubo
(520R, 520R2)
3 Pista 7 Rotor
11 Abrazadera del tubo
(520R, 520R2)
4 Tapa del botón del
embrague
8 Rodillo seguidor
12 Protección con juta
(520RE)
13 Lumbrera de desagüe
(520RE)
