Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 65
22.4 Escalamiento: entrada analógica
Es posible escalar la velocidad de la bomba remotamente
mediante uno de estos métodos: una señal analógica de
voltaje dentro del intervalo 0-10 V; o una señal analógica
de corriente dentro del intervalo 4-20 mA; o bien un poten-
ciómetro remoto usando la alimentación de 10 V en J7.

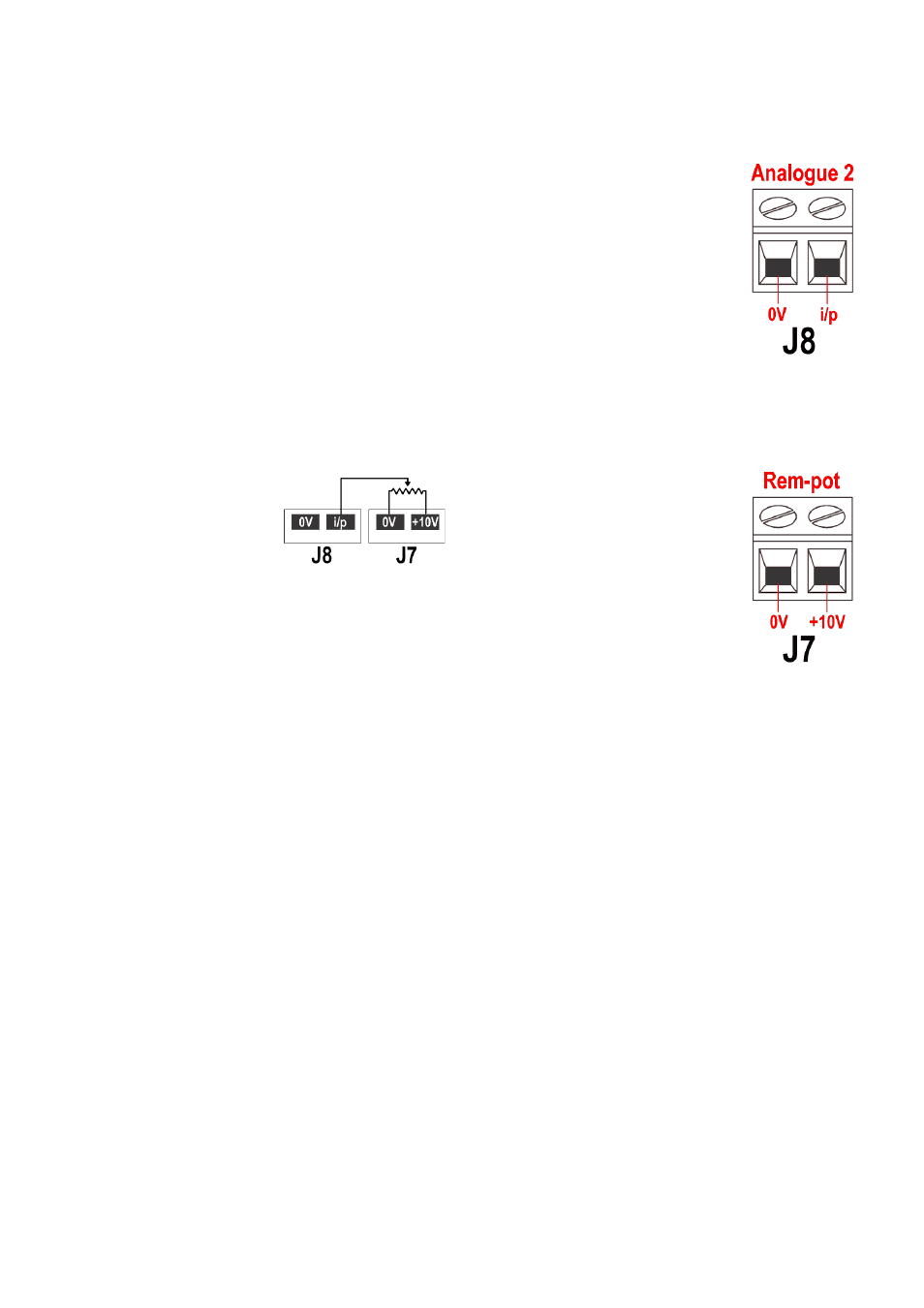

La señal de proceso analógico se debe aplicar al terminal i/p
del conector Analógico 2 (J8). Conecte a tierra el terminal de
0 V del mismo conector.
Impedancia del circuito de 4-20 mA: 250 W.
Para el modo de voltaje, 0-10 V, se puede utilizar una fuente de voltaje estable y
fiable con un voltímetro CC. Impedancia del circuito: 22 kW.
La inversión de la respuesta se configura en el software. No invierta la polaridad de
los terminales.
Un potenciómetro remoto con un
valor nominal de entre 2 k y 2 k
con un mínimo de 0,25 W se debe
cablear entre los terminales del
conector Pot-rem (J7) y el ter-
minal i/p del conector Analógico
1 (J8). Cuando se use un poten-
ciómetro remoto, no aplique voltaje o señal de entrada de
control de corriente al mismo tiempo. La señal de control de
escalado requerirá una calibración con respecto a los ajustes
mínimo y máximo del potenciómetro. Esto se lleva a cabo
en el software - véase la sección 18.1, Compensación en la
sección Configuración.
Cuando se use un potenciómetro remoto, es importante ajustar la entrada analógica
a voltaje en el menú Configuración. De no ser así, la alimentación de voltaje de
referencia del conector del Pot-rem estaría sobrecargada y no proporcionaría el vol-
taje completo de 10 V.
La velocidad de la bomba establecida por el conector Analógico 1 se escalará
proporcionalmente a la señal del conector Analógico 2 de acuerdo con la fórmula
y=as, en donde a es la velocidad establecida por el conector Analógico 1, s es el
escalado establecido por el conector Analógico 2 (0 V o 4 mA = 0, incrementándose
linealmente hasta 10 V o 20 mA = 1), e y es la velocidad de rotación escalada. Si el
conector Analógico 2 se ha configurado para dar una respuesta invertida, el inverso
es verdadero. Véase la sección 18.2, Analógico en el menú Configuración.
