Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 37
l Cuando se presiona finalmente ENTER se termina la secuencia de compen-
sación del conector Analógico 1.
l Si se ha configurado el conector Analógico 2, la bomba mostrará una
secuencia similar de pantallas para esta entrada. Aplique la señal baja, alta
e intermedia al terminal i/pdel conector Analógico 2 tal como se indica en la
pantalla, presionando ENTER cada vez para grabar las señales como puntos
de calibración.
l Si se equivoca, presione STOP en cualquier punto de la secuencia, y la
bomba mostrará la pantalla anterior.
l Cuando se presiona finalmente ENTER se termina la secuencia de compen-
sación del conector Analógico 2.
l Cuando se haya completado la compensación la bomba muestra una pantalla
de confirmación y vuelve a mostrar la pantalla desde la que se ha introdu-
cido la secuencia de compensación: el menú de Configuración o el menú de
Configuración analógico.
La bomba calcula respuestas lineales de bajo a medio y de medio a alto, y registra
el resultado como nuevos gráficos de calibración de entradas analógicas.
Si coincide cualquiera de las tres señales aplicadas a cada entrada, se muestra una
pantalla de advertencia antes de que aparezca la pantalla de confirmación, y se
ignora la compensación.
Nota: Es posible configurar respuestas invertidas, aplicando la señal de control de
proceso máxima cuando se solicite la mínima y viceversa.
Nota: La restauración de los ajustes de fábrica elimina los valores de calibración de
compensación.
18.2 Analógico
Cuando la bomba está bajo control remoto, rastrea una señal analógica desde el sis-
tema de control remoto del usuario hasta el terminal i/p del conector Analógico 1,
situado en la parte posterior de la bomba, dentro de los intervalos 4-20 mA o 0-10 V.
La opción Analogo en el menú Configuración permite al usuario configurar la bomba
para que funcione con su sistema de control remoto.

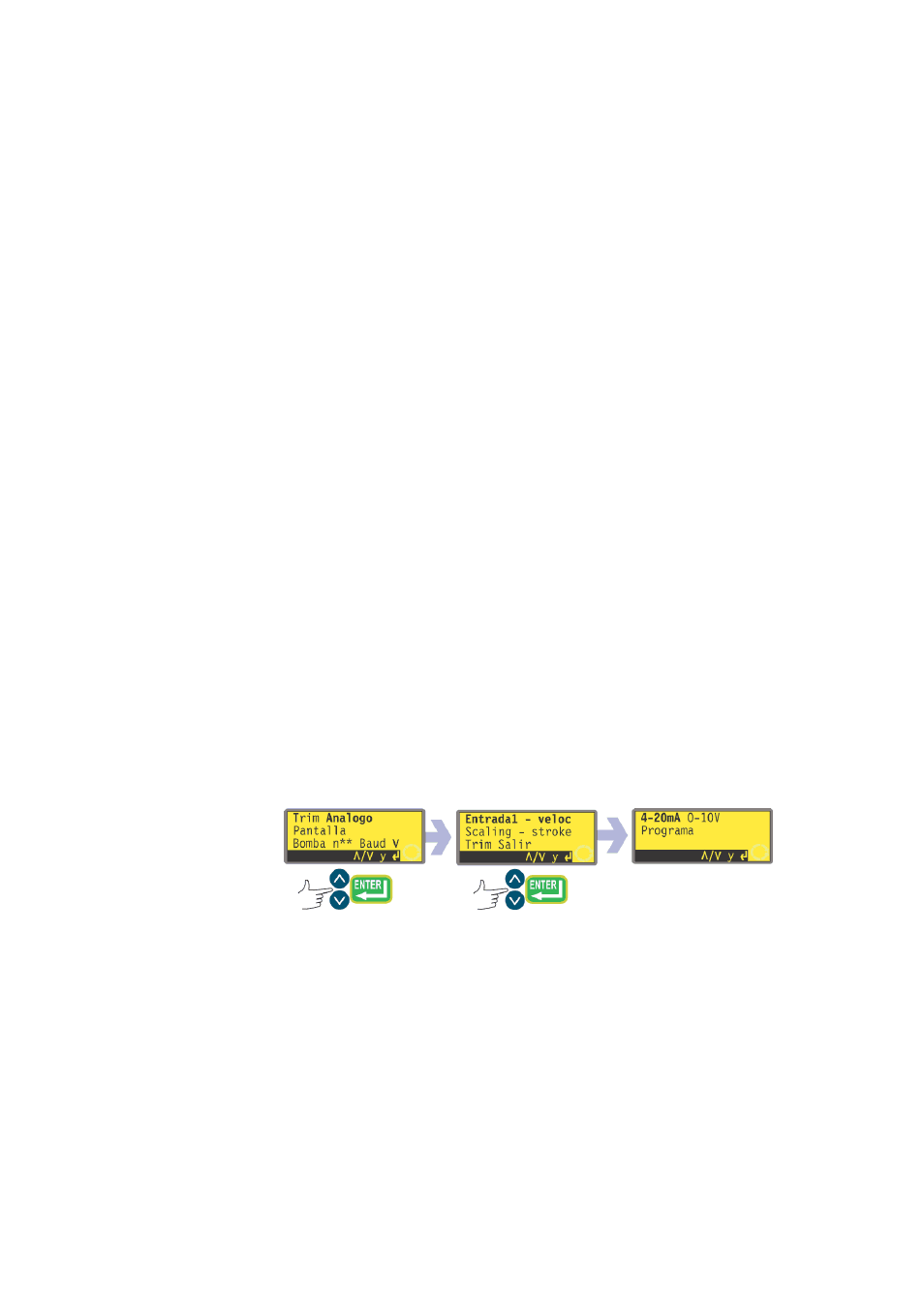

l Seleccione Analogo en el menú Configuración usando las teclas ARRIBA o
ABAJO y presione ENTER para confirmar su elección.
l Se mostrarán cuatro opciones: Entrada 1 - veloc, Scaling - stroke, Trim y
Salir.
