Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 68

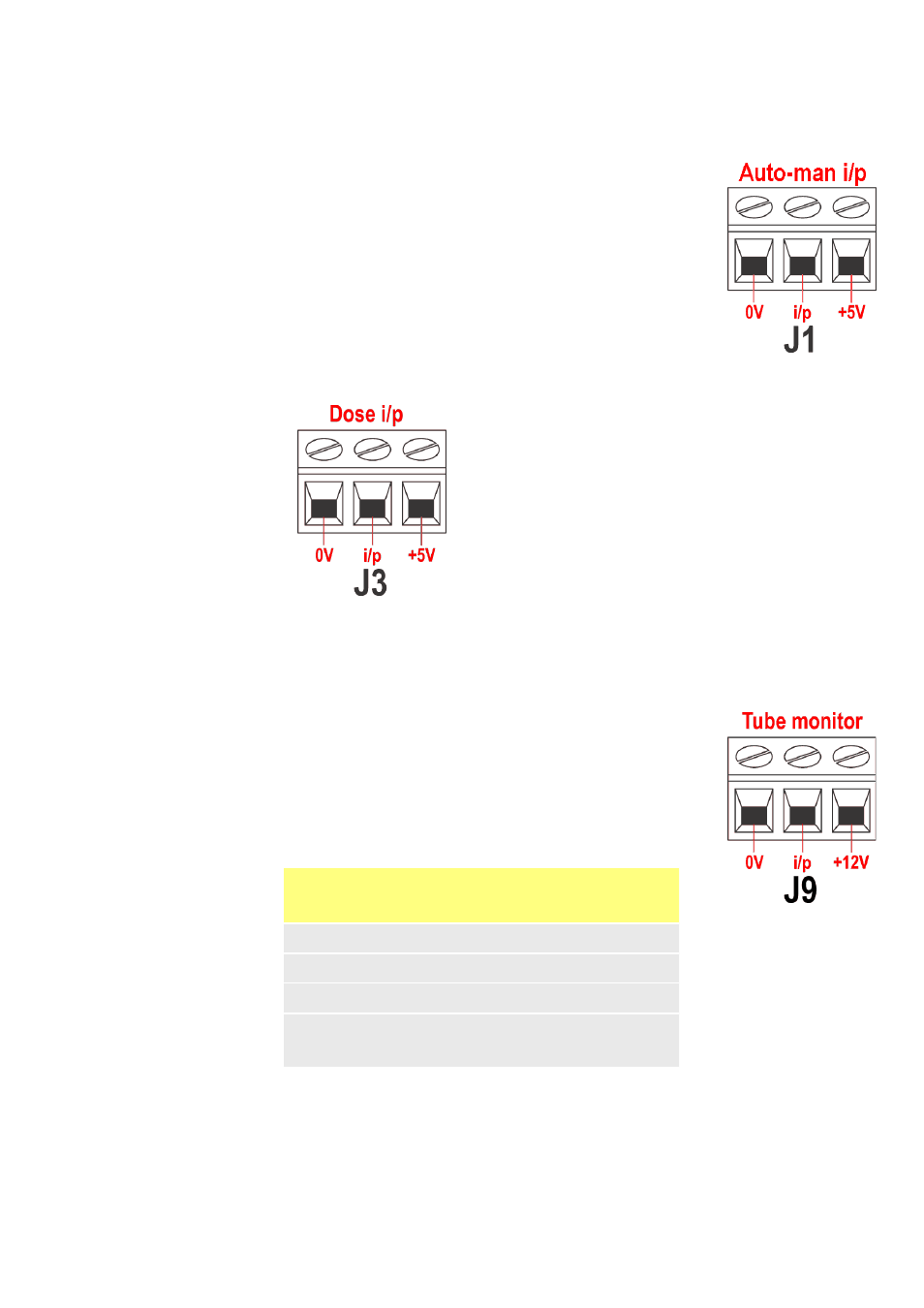

22.9 Conmutación automático / manual
Conecte un interruptor remoto entre el terminal de + 5 V
y el terminal i/p del conector i/p de Automático-manual
(J1). Interruptor cerrado para control automático; abierto
para control manual. Como alternativa, se puede aplicar
una entrada lógica al terminal i/p, del conector i/p de
Automático-manual y conectar a tierra el terminal de 0 V.
Entrada alta para control automático y entrada baja para
control manual.
22.10 Entrada MemoDose
Conecte un interruptor de contacto momentáneo como
un interruptor de pedal o un interruptor de mano entre el
terminal de 5 V y el terminal i/p del conector i/p de Dosis
(J3). Cierre el interruptor para iniciar una dosis. Esta
entrada cuenta con protección antirrebote por software y
funciona de forma similar a las demás entradas remotas,
tales como las provistas de lógica de 5 V a 24 V anterior-
mente mostradas, usando el terminal i/p y el terminal de
0 V. Nota: Esta entrada cuenta con protección antirre-
bote por software, por lo que la señal puede ser momen-
tánea o mantenida durante la dosis. Si es mantenida, la
señal debe desconectarse antes de la siguiente dosis.
22.11 Entrada de detección de fugas
Conecte un dispositivo remoto de detección de fugas entre
el terminal de +12 V y el terminal i/p en el conector del
Monitor de mangueras (J9). El circuito cerrado indica una
fuga. Como alternativa, se puede aplicar una entrada lógica
al terminal i/p, y conectar a tierra el terminal de 0 V.
Una entrada alta indica la existencia de un goteo. Conecte
el cable del detector de goteo del monitor de mangueras
Watson-Marlow de la siguiente manera:
Nota: Use sólo monitores de mangueras Watson-Marlow de la serie 520.
Color de los cables
del monitor de man-
gueras
Módulo 520N
Azul Terminal J9 0 V
Amarillo Terminal i/p J9
Rojo Terminal J9 +12 V
Conecte el extremo del blindaje en el módulo 520N
con un casquillo EMC de 360 ° si es necesario. Véase
22,2 Cableado.
