Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 69
Importante: salidas de estado de la bomba
Las salidas 1-4 están disponibles como contactos de relés inversores
unipolares: Relé 1, 2, 3 y 4. Realice la conexión a los contactos nor-
malmente abiertos o normalmente cerrados del relé según sea necesa-
rio y configure el software de la bomba de acuerdo con ello. Véase la
sección 18.10, Salidas.
Nota: El voltaje nominal máximo de los contactos de los relés de esta
bomba es de 30 V CC; carga máxima 30 W.
Nota: También adecuado para baja alimentación: es decir, 1 mA a 5 V
CC mínimo.
22.12 Salidas 1, 2, 3, 4

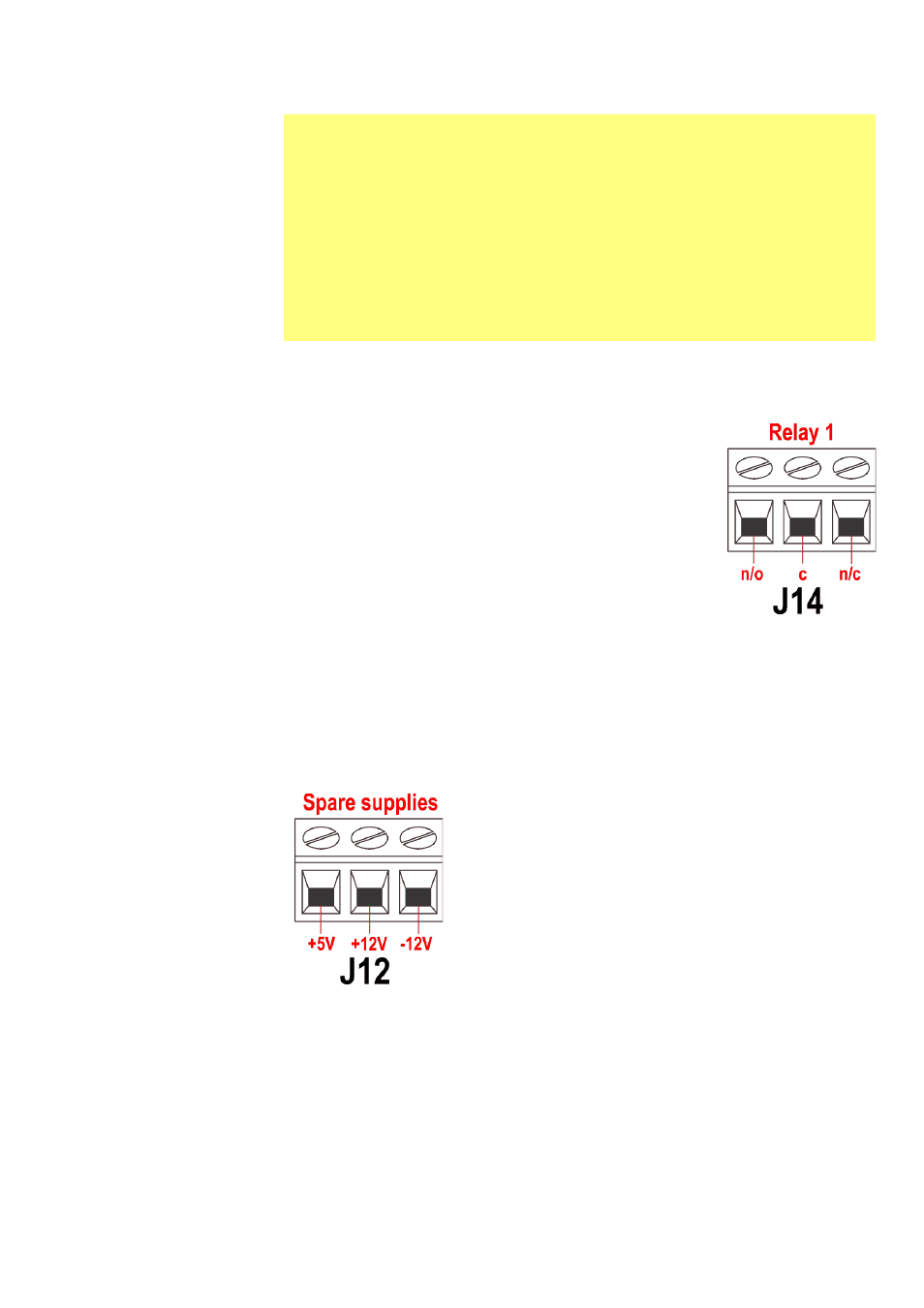

Nota: Aquí está representado el relé 1 (J14). Los relés
2, 3 y 4 (J15, J16 y J17) funcionan de manera idéntica.
Conecte el dispositivo de salida al terminal c (común) del
conector del relé elegido y el terminal n/c o el termi-
nal n/o (normalmente cerrado o normalmente abierto)
según sea necesario. Configure el software de la bomba
de acuerdo con ello. Véase la sección 18.10, Salidas.
Por omisión, el relé 1 está configurado para indicar el
estado de Marcha/Parada; el relé 2 está configurado para
indicar el estado de Sentido de giro; el relé 3 está con-
figurado para indicar el estado de Automático/manual; el
relé 4 está configurado para indicar el estado de Alarma
general. Véase la sección 12, Primera puesta en marcha
de la bomba.
22.13 Tensiones de alimentación
En cada conector hay disponible una alimentación de vol-
taje adecuada en los casos en que es necesario. Además,
se pueden extraer líneas de alimentación del conector de
alimentación de reserva (J12).
En la siguiente tabla, “Carga máx” es la carga total máxi-
ma de cada alimentación, independientemente del número
de conexiones.
