Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X

59

22 Cableado de control automático

La conexión de la bomba con otros dispositivos se realiza por medio de conectores
con terminales de tornillos dentro del módulo estanco 520N situado en la parte
posterior de la bomba. Se debe hacer llegar al módulo un cable adecuado a través
de uno o más casquillos estancos para paso de cable y conectarlo adecuadamente.
Para poder hacerlo es necesario desmontar el módulo.

Es importante comprobar el ajuste de voltaje de la

bomba para verificar que coincide con el voltaje de la

alimentación. El conmutador de selección de voltaje

está situado en el panel posterior del accionamiento.

El módulo se debe desmontar (y volver a montar)

para poder comprobarlo.

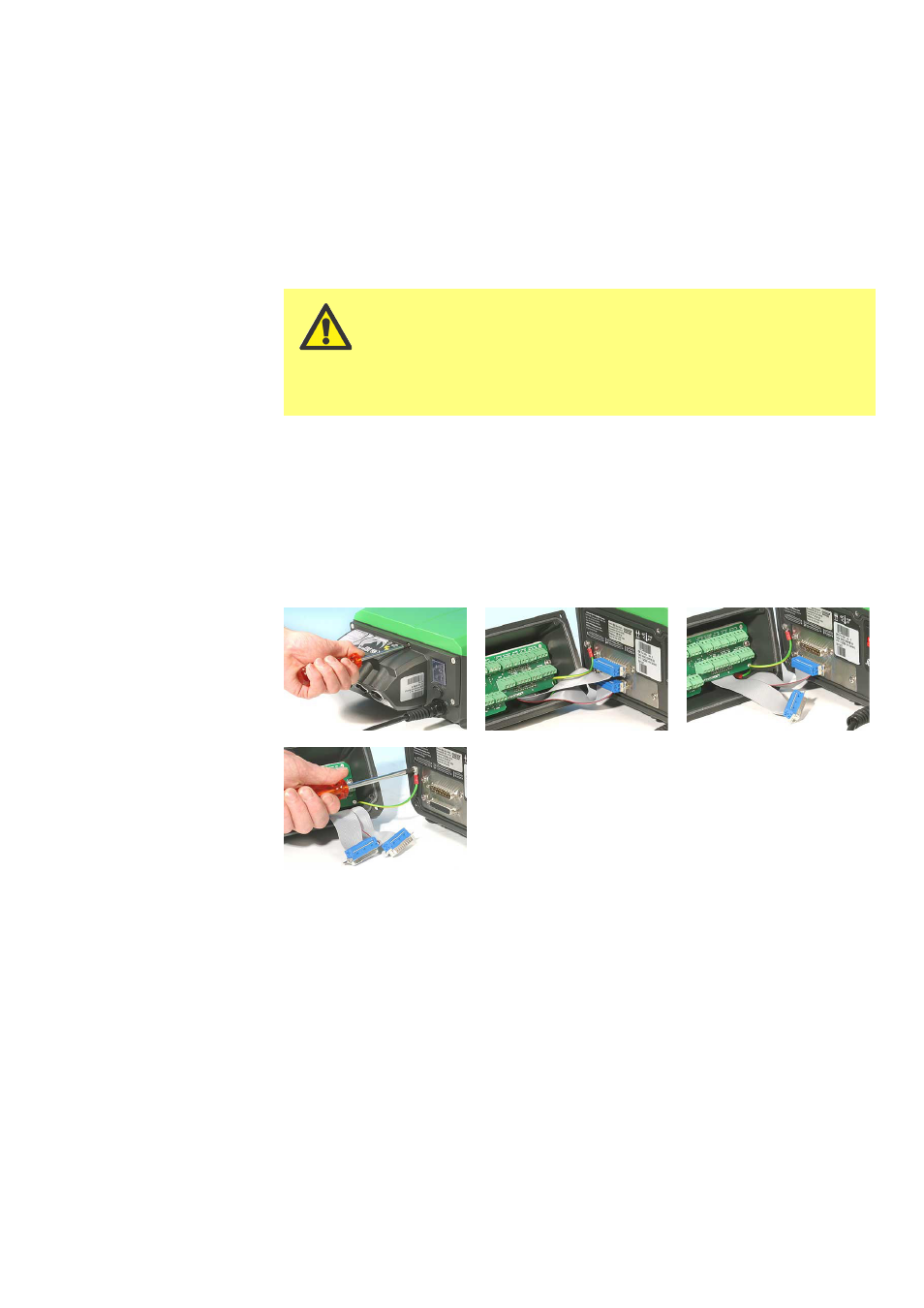

22.1 Desmontaje y reposición del módulo
520N

Para desmontar el módulo estanco 520N:

El módulo está fijado a la parte posterior de la unidad de accionamiento con seis
tornillos de acero inoxidable M5x12 Pozidriv de cabeza embutida.

l Extraiga los seis tornillos usando un destornillador con punta de estrella del

tamaño adecuado, dejando el tornillo central superior para extraerlo en último
lugar. Incluso con todos los tornillos extraídos, la tira de sellado puede man-
tener el módulo adherido al accionamiento. Si es así, con unos golpes suaves
se soltará. No use ninguna herramienta para separarlo haciendo palanca.

l La tira de sellado se debe mantener dentro de su ranura en la cara del módulo.

La tapa transparente del conmutador encendido/apagado se debe mantener
en su sitio. Compruebe la integridad de la junta y de la tapa transparente del
conmutador encendido/apagado. Si alguna de ellas está dañada, se debe susti-
tuir por otra nueva para mantener la protección contra la entrada de contami-
nación.
