Tecfluid MX4 For FLOMID Series - Manual (Página 56)

56

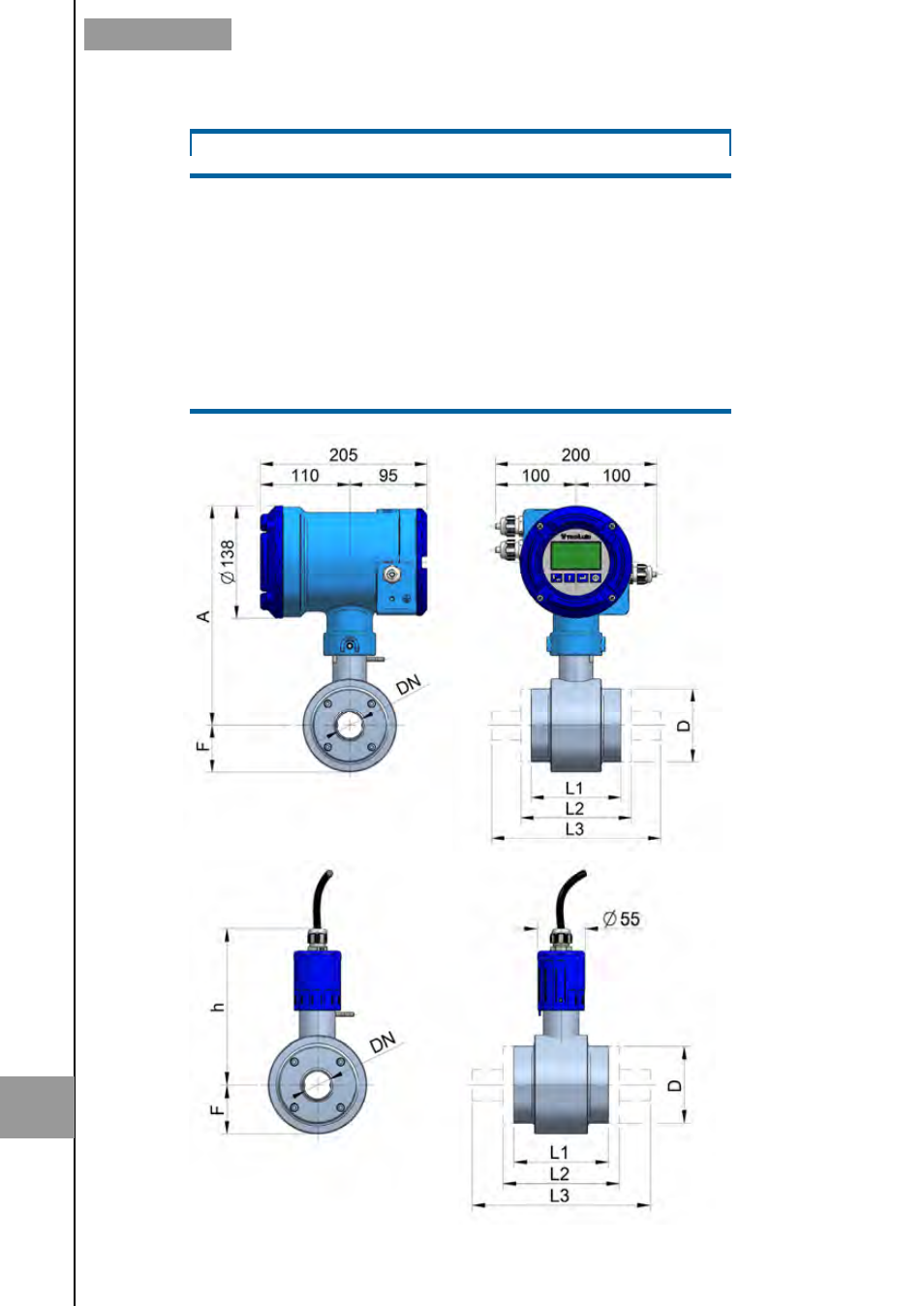

DIMENSIONES
DN L1 L2 D A Ax h F
10 104 120 60 260 274 172 48
15 104 120 65 260 274 172 48
20 104 120 70 262 276 174 50
25 110 134 80 262 276 174 50
32 110 134 90 270 284 182 58
40 130 154 100 270 284 182 58
50 130 154 115 279 293 191 66
65 160 186 145 292 306 204 79
80 160 186 160 300 314 212 86
100 204 234 180 316 330 228 102
Sensor FLOMID ejecución sanitaria, dimensiones comunes
15
