En ella se selecciona para qué dirección del caudal se desea configurar la acción que
realizará el totalizador.
Se entiende por caudal positivo el que aparece sin signo en la pantalla habitual de
funcionamiento, y se entiende por caudal negativo el que aparece con un signo — en la
pantalla habitual de funcionamiento.
Una vez elegido el caudal aparece la pantalla con las distintas acciones:
PROGRAMACIÓN DEL CONVERTIDOR
Si se selecciona “Ninguna”, el totalizador no cambia su valor. Si se selecciona
“Incrementar”, el totalizador suma la cantidad de líquido que pasa por el caudalímetro, y
si se selecciona “Disminuir”, el totalizador resta dicha cantidad.
Ejemplos:
a) Instalación en la que durante un tiempo el producto pasa por la tubería y después
se realiza un proceso de limpieza en sentido contrario. Se programará:
Acción para caudal positivo: Incrementar
Acción para caudal negativo: Ninguna
b) Instalación en la que durante un tiempo el producto pasa por la tubería hacia un
depósito, y después parte de él retorna en sentido contrario. Se programará:
Acción para caudal positivo: Incrementar
Acción para caudal negativo: Disminuir
El totalizador indicará el volumen de producto que ha quedado en el depósito.
c) Instalación en la que durante un tiempo un primer producto pasa por la tubería , y
después un segundo producto pasa en sentido contrario. Se programará:
7.7 Totalizador
Desde esta pantalla puede configurarse el modo de funcionamiento del totalizador
dependiendo de la dirección del caudal. De esta forma, el valor indicado por el totalizador
será siempre el real independientemente de la aplicación donde se instale el
caudalímetro.

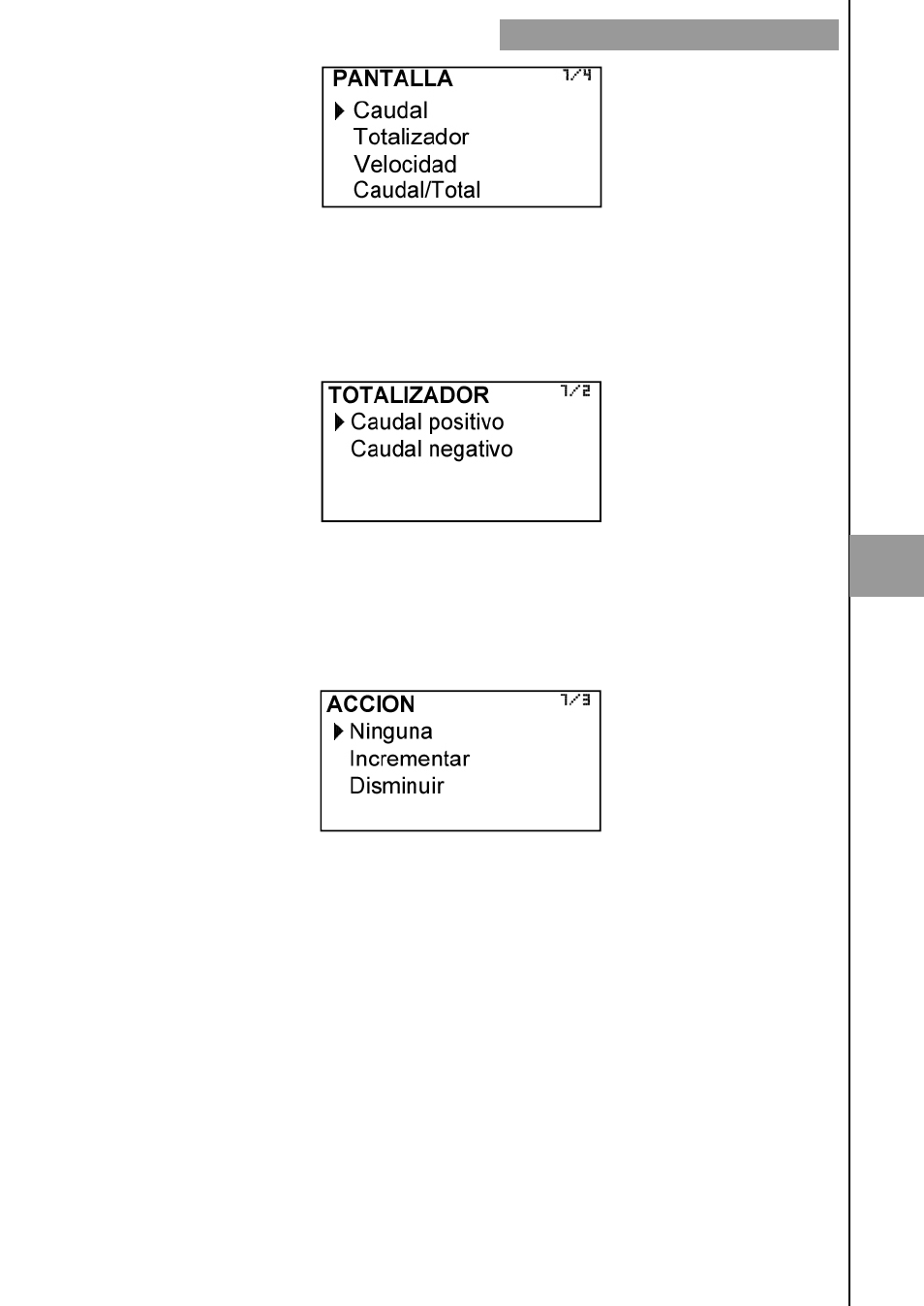

La primera pantalla que aparece después de seleccionar “Totalizador” es la siguiente:
7
