2.2.1 Conexión de la alimentación
Antes de iniciar la conexión comprobar que la tensión corresponde a las necesidades de
la instalación. La tensión de alimentación queda indicada en la etiqueta del convertidor.

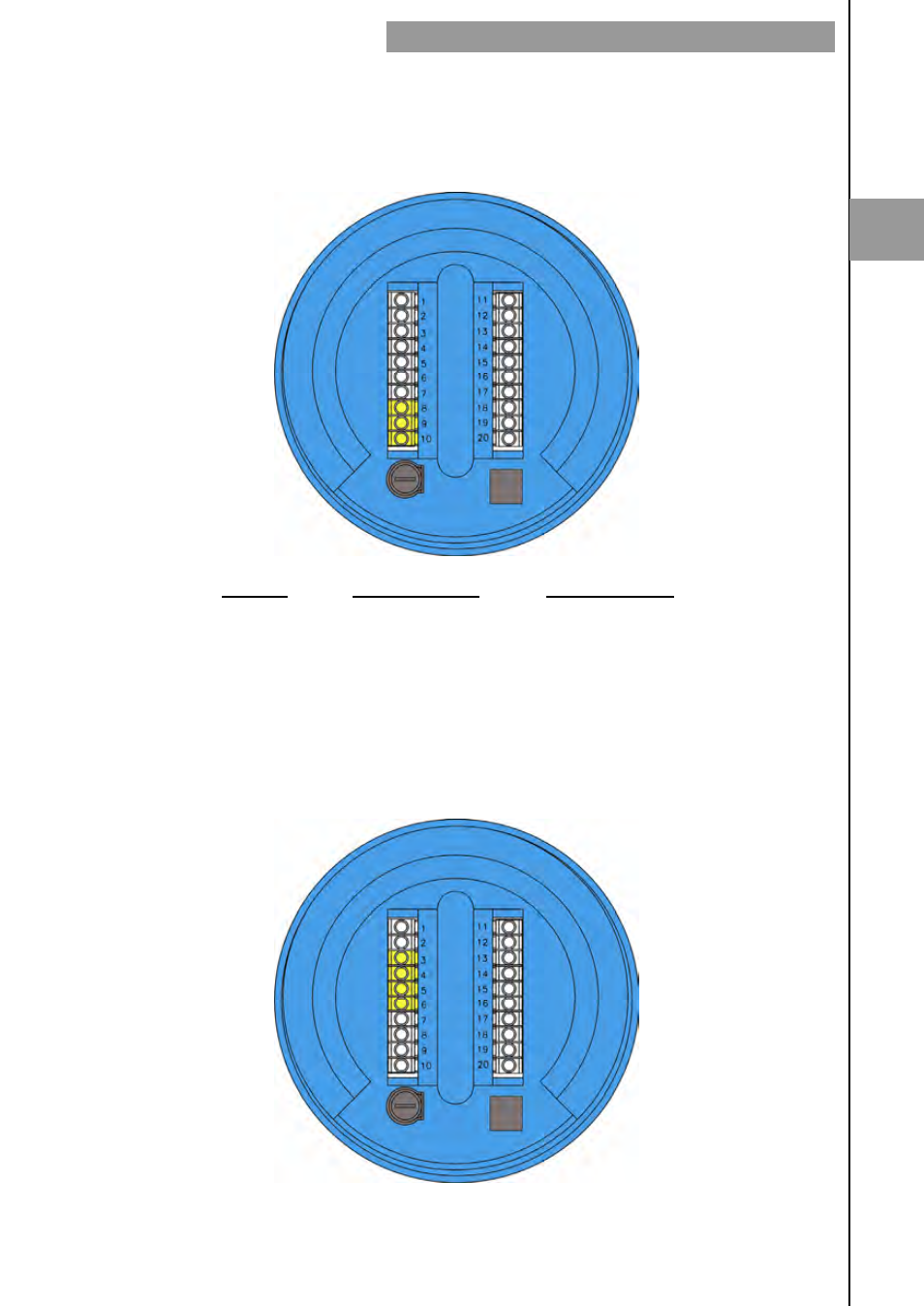

Terminal Alimentación AC Alimentación DC
8 Tierra NC
9 Neutro -
10 Fase +
Es muy importante realizar la conexión de la tierra de la red a los instrumentos con
alimentación AC, debido a la presencia de un filtro de red en el interior del convertidor
que utiliza dicha conexión.
