23
3.2 Instalación del cable
Deben tenerse en cuenta los siguientes puntos:
 El cable debe ser instalado dentro de un tubo o asegurarse de que quede bien fijado,
ya que movimientos del cable pueden inducir errores de lectura.
 El trazado del cable debe estar lo más alejado posible de fuentes de ruido eléctrico
tales como elementos de conmutación y maquinaria eléctrica.
 La longitud máxima del cable de conexión depende de la conductividad del fluido.
Para líquidos con una conductividad por encima de 500
µS/cm, la longitud del cable
puede ser hasta de 150 m.
3.3 Conexión del cable al sensor
Para la conexión al sensor, primero aflojar el prensaestopas del protector de conexión para
permitir que el cable pueda deslizarse por su interior.
 Asegurarse que los dos tornillos de sujeción del protector no sobresalgan en el interior
del mismo (esto evitará dañar la junta tórica del cuello del sensor).
 Aplicar un poco de vaselina en el cuello del sensor para facilitar su inserción en el
protector, especialmente sobre las juntas tóricas.

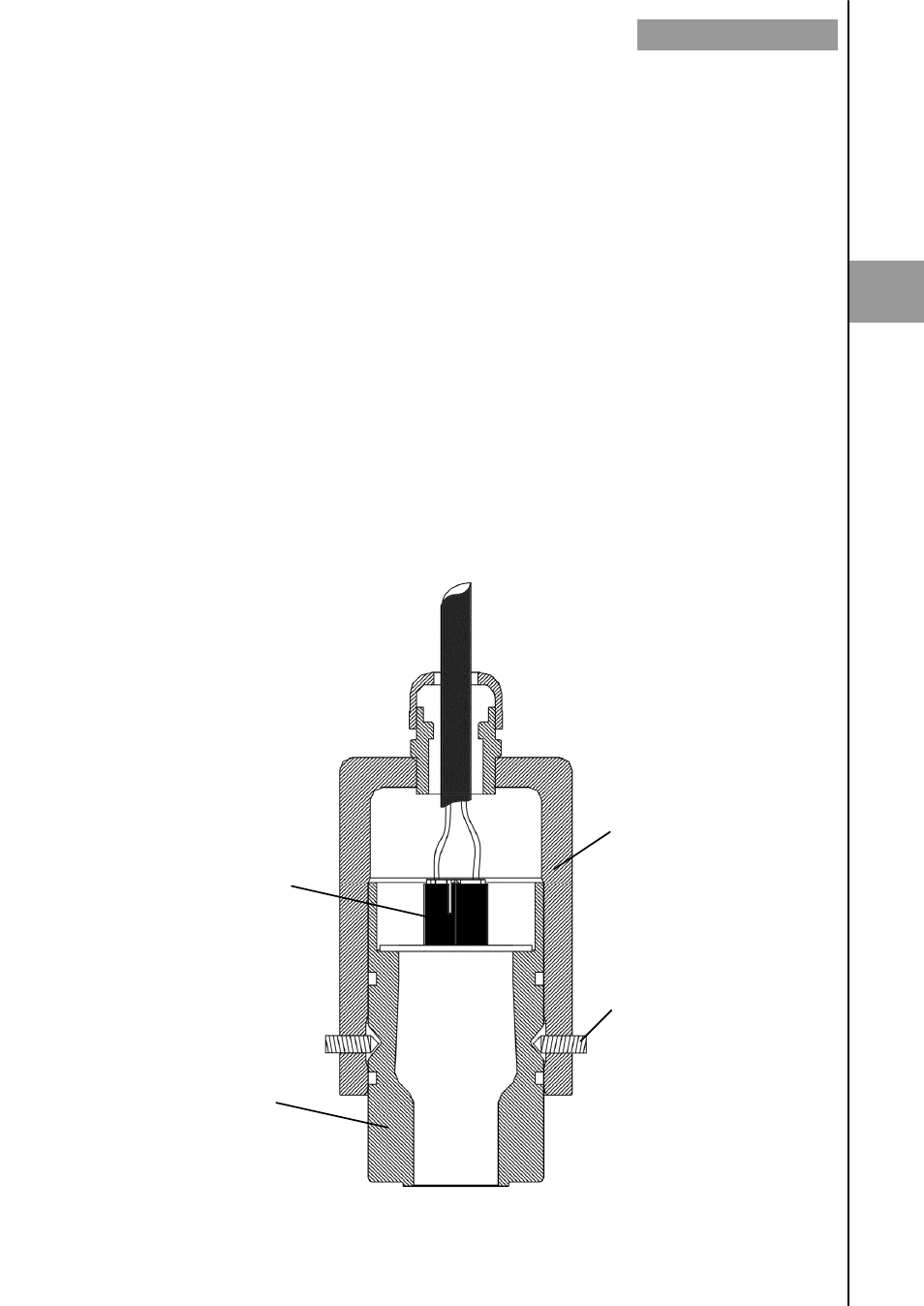

Protector de conexión
Conectores macho
Cuello del sensor
Tornillos de sujeción
SENSOR SEPARADO
