20

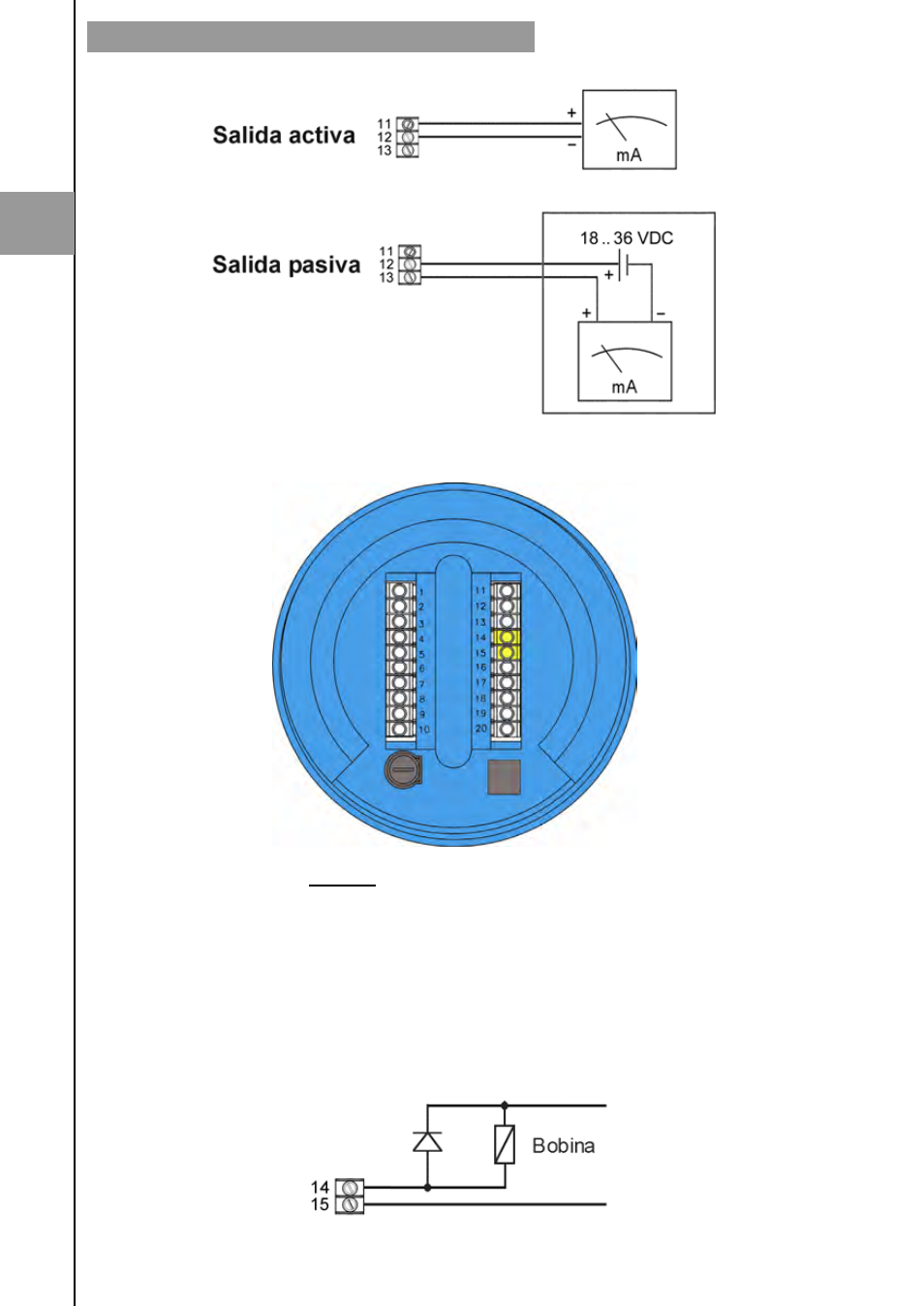

2.2.5 Conexión de la salida de pulsos
Terminal
14 Colector
15 Emisor
La salida de pulsos está optoaislada. Los terminales son el colector y el emisor de un
transistor NPN bipolar.
En el caso de emplear cargas inductivas, con el fin de proteger el transistor de salida, es
necesario el empleo de diodos libres.
INSTALACIÓN DEL CONVERTIDOR ELECTRÓNICO
2
