Tecfluid AD Series - Manual

AD 15 / ADI 15 / ADT 15
Controladores
de caudal
Series
Instrucciones de Montaje
AD-15
ADI / ADT-15
Funcionamiento
Series AD-15, ADI-15, ADT-15

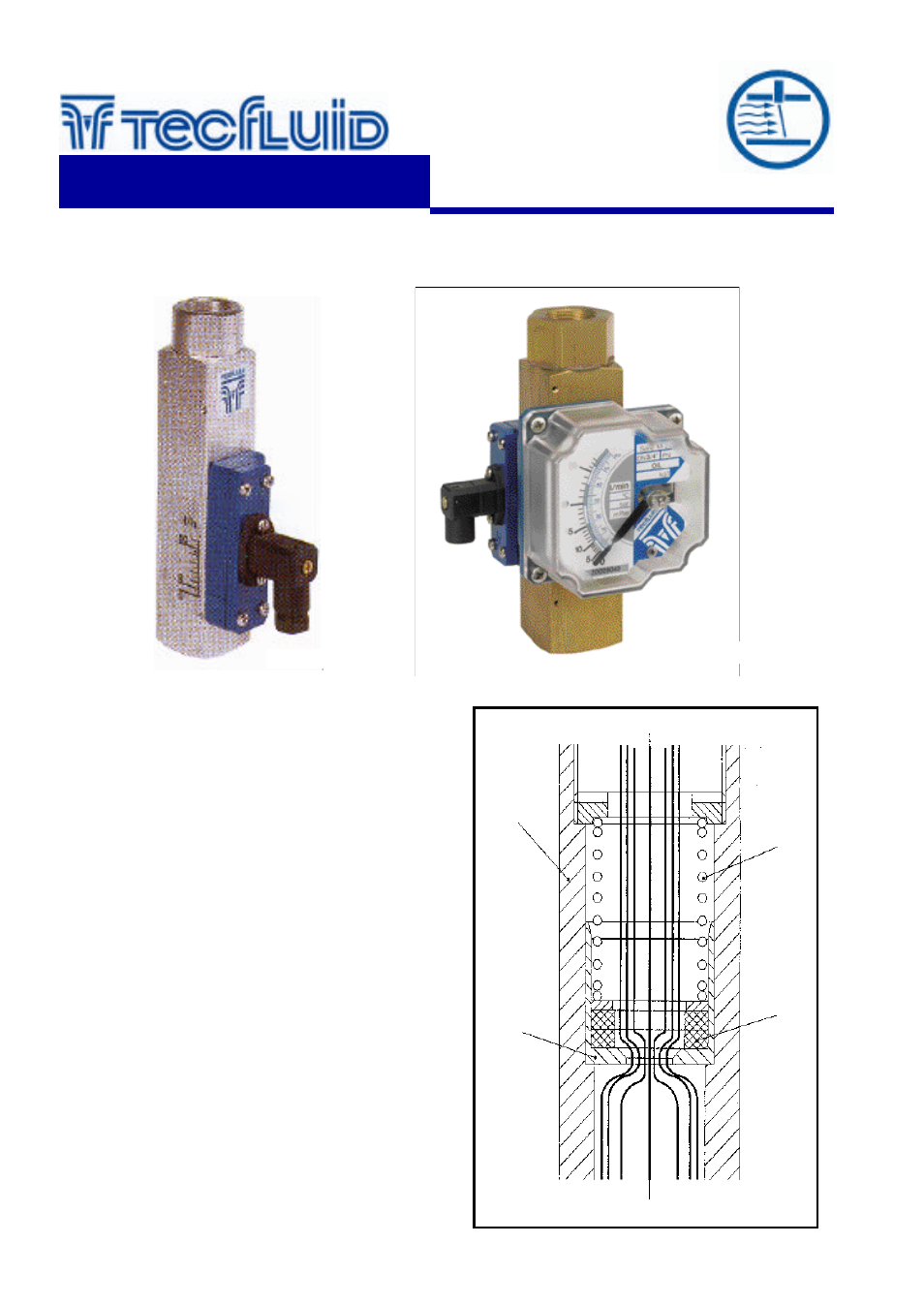

Si a través de un tubo de medida cilíndrico A, con un
disco móvil B calibrado y un muelle de fuerza C, circula
un fluido con caudal suficiente, desplazará al disco
calibrado B.
El espacio recorrido por B depende:
−
Del caudal circulante F.
−
La relación de áreas A y B.
−
La fuerza de oposición C del muelle calibrado.
−
El equilibrio entre fuerzas F y C, define el punto de
posicionamiento del disco calibrado B, equivalente al
caudal circulante.
El disco calibrado B, equipado con un imán, cuyo
campo magnético M, actúa en el exterior, sobre las
alarmas, indicadores locales, transmisores, etc. con
escalas graduadas para cada fluido.
A = Tubo cilíndrico de medida
B = Disco calibrado de medida
C = Muelle de fuerza calibrado
F = Caudal
M = Imán
C-MI-AD15 Rev.:1
A
B
C
M
F
instrumentación
para fluidos
