Instalar el detector de caudal en una tuberia de manera que la flecha del lateral del
cuerpo apunte hacia la dirección del fluido.
Para la instalación eléctrica debe emplearse manguera con cables múltiples, y no
cables sueltos, para garantizar la estanqueidad del prensaestopas. El conector está provisto de un
prensaestopas PG-7 que permite el empleo de cables de 4,5 mm a 7 mm diámetro. El terminal 1
del conector es el común, el terminal 2 es el contacto normalmente cerrado (N.C.) y el terminal 3
es el contacto normalmente abierto (N.O.) cuando no hay caudal. Un cuarto terminal es la tierra y
está conectado al cuerpo del detector de caudal.
La instalación eléctrica debe estar provista de un fusible o disyuntor para proteger el
reed de sobrecargas.
Cuando se instala el conector, asegurase que el prensaestopas cierra sobre el cable y
el tornillo de sujeción del conector queda apretado para mantener el nivel de protección IP-65.
El conjunto del reed desliza en unas guías en el cuerpo del detector y esta provisto de
un tornillo, en la parte superior, para fijar la posición de activación del reed para mas o menos
caudal.
Para ajustar la posición de activación del reed en los AD-15, ADI-15, ADT-15, aflojar el
tornillo de fijación del conjunto del reed y desliza el sistema en las guías hasta hacer coincidir el
punto de consigna con el valor de caudal deseado sobre la escala en el cuerpo.
Asegurarse que no se sobrepasen los límites eléctricos del reed. Si debe conmutar
cargas elevadas, utilice un relé auxiliar.

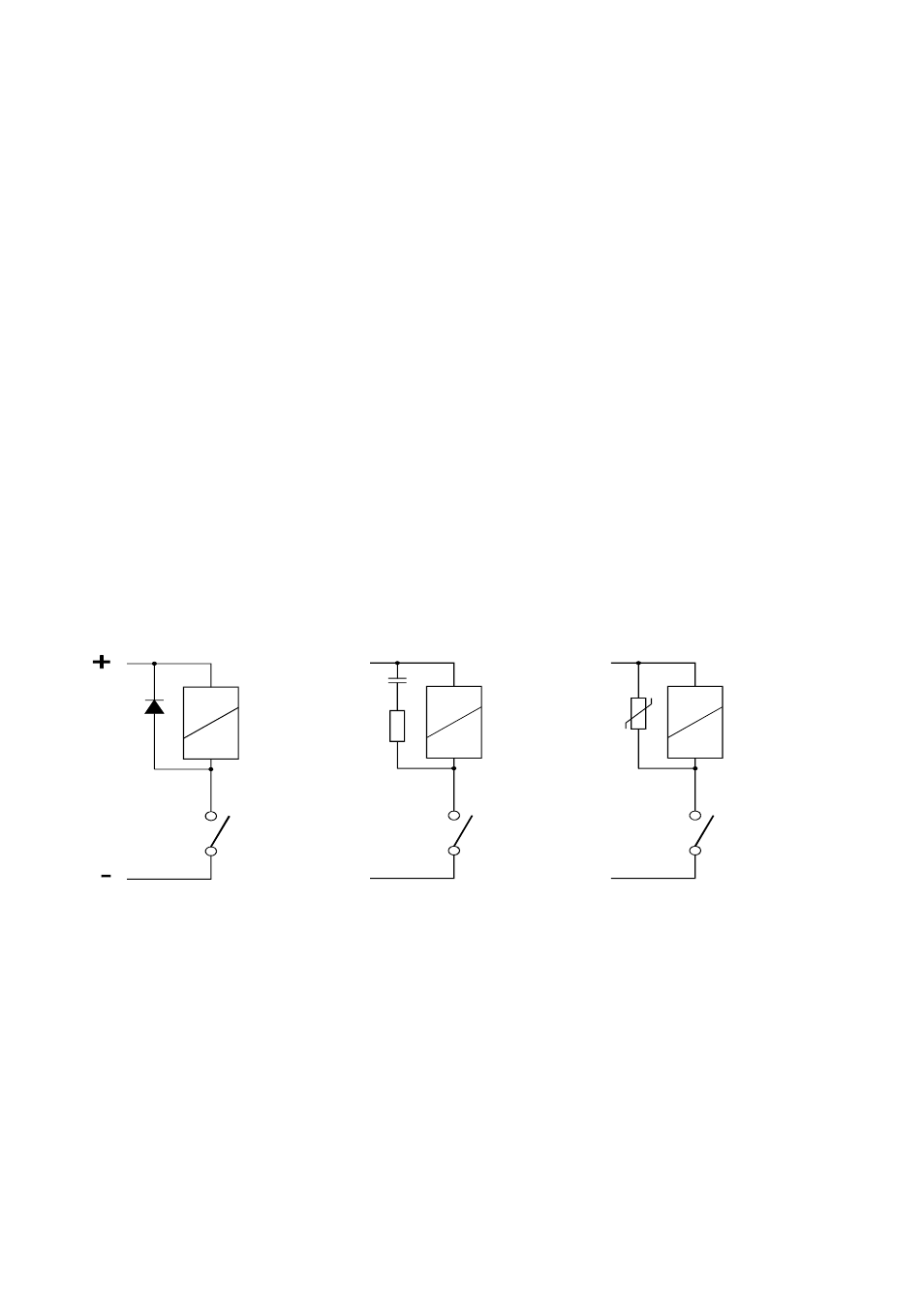

Cuando la carga es inductiva, por ejemplo bobinas de relés o electro-válvulas, debe
proteger los contactos del reed contra sobretensiones.
Con una alimentación de corriente continua, debe emplearse un diodo conectado según
el esquema.
Con alimentación de corriente alterna, puede emplearse un circuito RC como el dado,
aunque un varistor (VDR) es mejor y mas fácil de seleccionar el valor correcto. El VDR debe
tener una tensión de conducción 1,5 veces mayor que la tensión alterna rms de alimentación. Los
varistores especifican la tensión rms de trabajo, por ejemplo un varistor S05K25 tendrá 25 V
rms
de
tensión de trabajo y una tensión de conducción de 39 V a 1 mA.
Mantenimiento
No se requiere ningún mantenimiento en especial.
Bobina Bobina Bobina
Reed Reed Reed
VDR
R
C
Alimentación
Corriente Alterna
Alimentación
Corriente Alterna
Alimentación
Corriente Contínua
