Datos técnicos
Series AD-15, ADI-15, ADT-15
•
Precisión: ± 5% valor final escala.
•
Ambito de medida: 10:1,6
•
Recorrido: Del disco aforado 40mm ± 5mm.
•
Escalas: Graduadas en l/h, l/min, l/seg, m³/h,
%, etc.
•
Montaje: Vertical (fluido ascendente o
descendente).
Horizontal (fluido derecha o
izquierda)
•
Unión: Roscas 1/4” a 2 1/2” Gas.
Otras bajo demanda.
•
Materiales: Latón de 1/4” a 1”.
Aluminio de 1 1/4” a 2 1/2”.
(bajo demanda AISI-316, PTFE,
etc.)
•
Presión de trabajo: 16 bar.
•
Tª de trabajo: Continua 100ºC, Máxima 120ºC.
•
Automatismos: - Monturas de 1/4” y 1/2”
Reed 0,25A 125V 3VA
Contactos libres de potencial
NO. NC. COM.
- Monturas de 3/4” a 2 1/2”
Reed 0,5A 250V 60VA
Contactos libres de potencial
NO. NC. COM.
Caja de polyamida estanca con
conector IP-65.
/1A = 1 alarma.
/2A = 2 alarmas.
•
Indicador: Lectura por aguja indicadora sobre
escala graduada en unidades de
caudal.
•
Transmisor: 4-20 mA. dos hilos, escala lineal,
serie Halltec II.
Sistema HALL por campo magnético
sin contacto físico con el sistema de
medida.
•
Alimentación: 15 a 50Vcc.
•
Tª ambiente: -5, +70ºC.
•
Precisión: mejor que 0,6% respecto a la
lectura.
•
Carga máxima: en lazo 4-20 mA. = ? = ,
donde Vs es el voltaje de
alimentación.
•
Consumo: < 4 mA.
•
Caja Indicador - Transmisor:
Fundición de Aluminio,
plastificada, ventana de
metracrilato.
•
Conforme a la Directiva 73 / 23 / CEE
Norma EN 61010-1
•
Conforme a la Directiva 97 / 23 / CE
Ajuste Punto de Control
La caja del automatismo tiene una linea en el
lado de la escala graduada.
La posición de la linea sobre la escala indica el
valor donde actua el automatismo.
La fijación se efectua mediante tornillo de la
ranura guia en el lado opuesto de la caja.

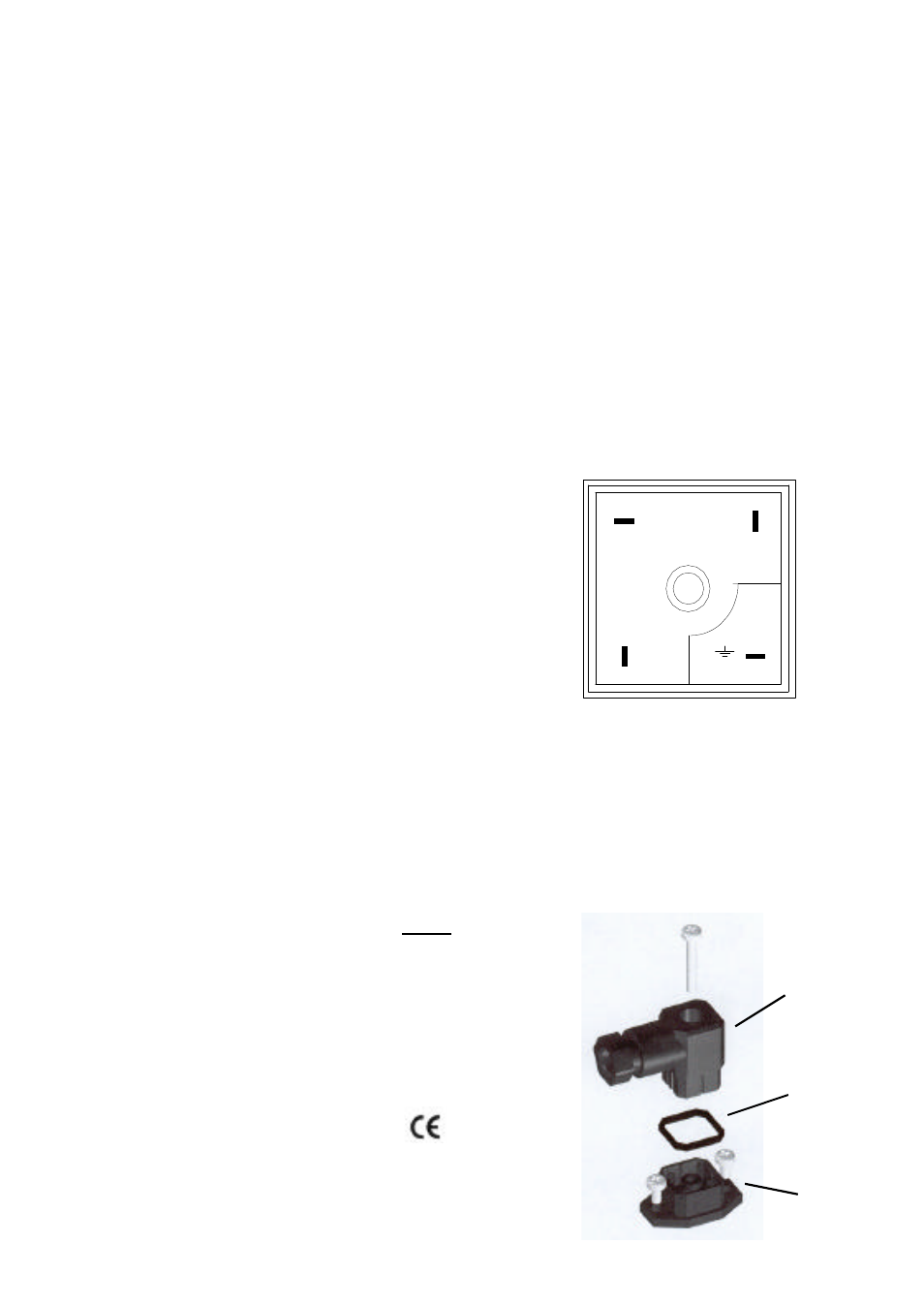

Conexión
En el conector hembra (A):
Borne 1: Común del Reed.
Borne 2: NC.
Borne 3: NA.
Borne Tierra: Nulo.
( Reed en la posición de caudal cero )
Montaje
Una vez realizada la conexión eléctrica y
apretado el prensaestopa, unir en posición
correcta el conector hembra (A) con la base
macho (C), poniendo entre medio de ambas
piezas la junta (B).
Vs - 10
0,02
3 1
2
A
B
C
