Conexión PNP
2.5 Conexión
del
sensor

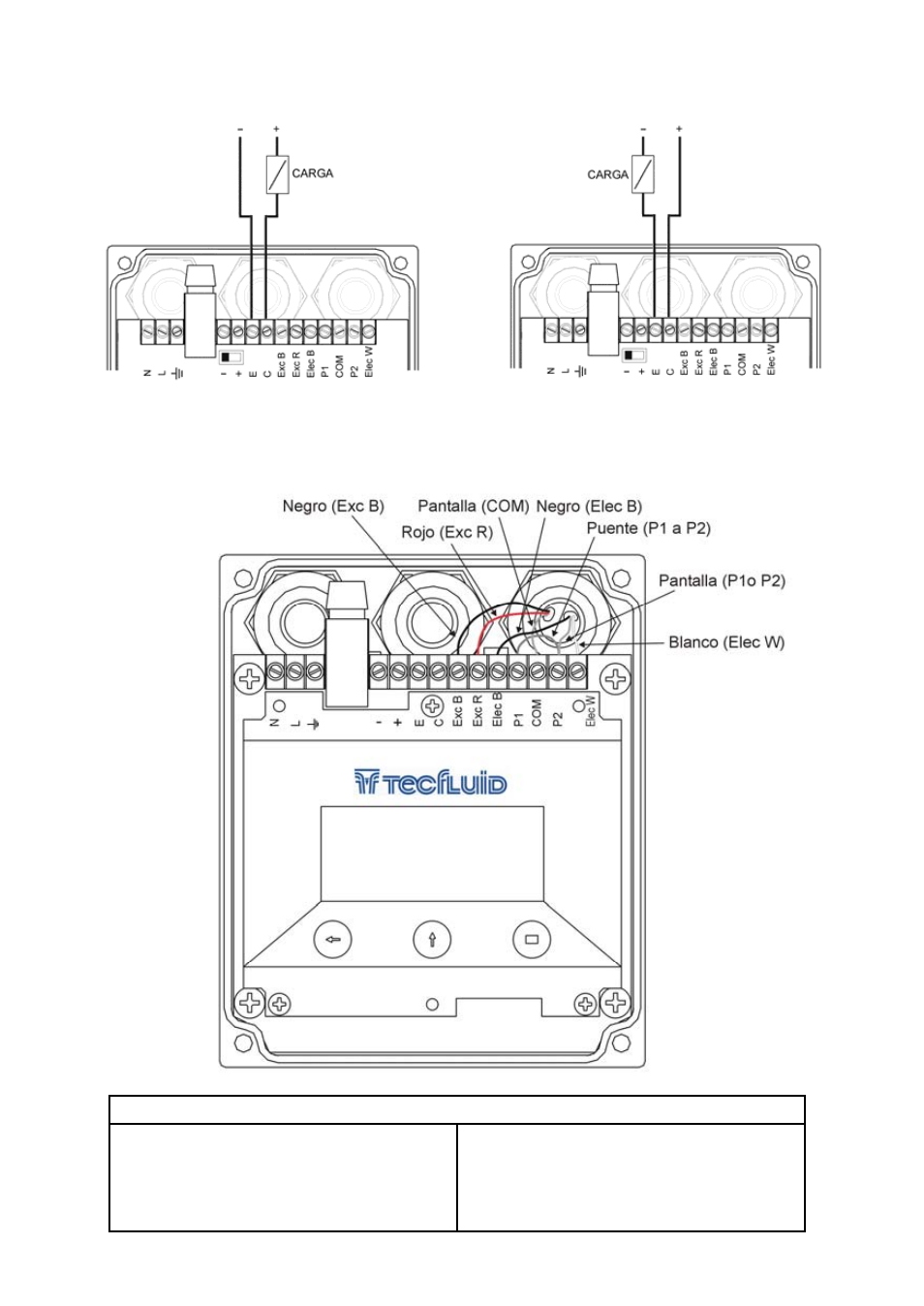

Cuando la electrónica está separada del sensor, la conexión a éste se realiza entrando
por un prensaestopas. Dicha conexión se realiza de la forma siguiente:
Conexión NPN
Exc B
Bobina superior (cable negro)
Elec B
Electrodo anterior (cable negro)
Exc R
Bobina inferior (cable rojo)
P1
Común electrodo anterior (malla)
COM
Masa (malla general)
P2
Común electrodo posterior (malla)
Elec W
Electrodo posterior (cable blanco)
