2.3 Conexión de la salida de pulsos
Terminal
E Emisor.
C Colector.
8
E
Bob ina
XT5
C
2.4 Ejemplos de conexión
Las dos formas más habituales de conectar las salidas de alarma son en modo NPN o PNP,
dependiendo de si la carga está conectada al terminal positivo o negativo.
En las dos figuras siguientes se puede ver un ejemplo de conexión para la alarma 2 en
modo NPN y PNP.

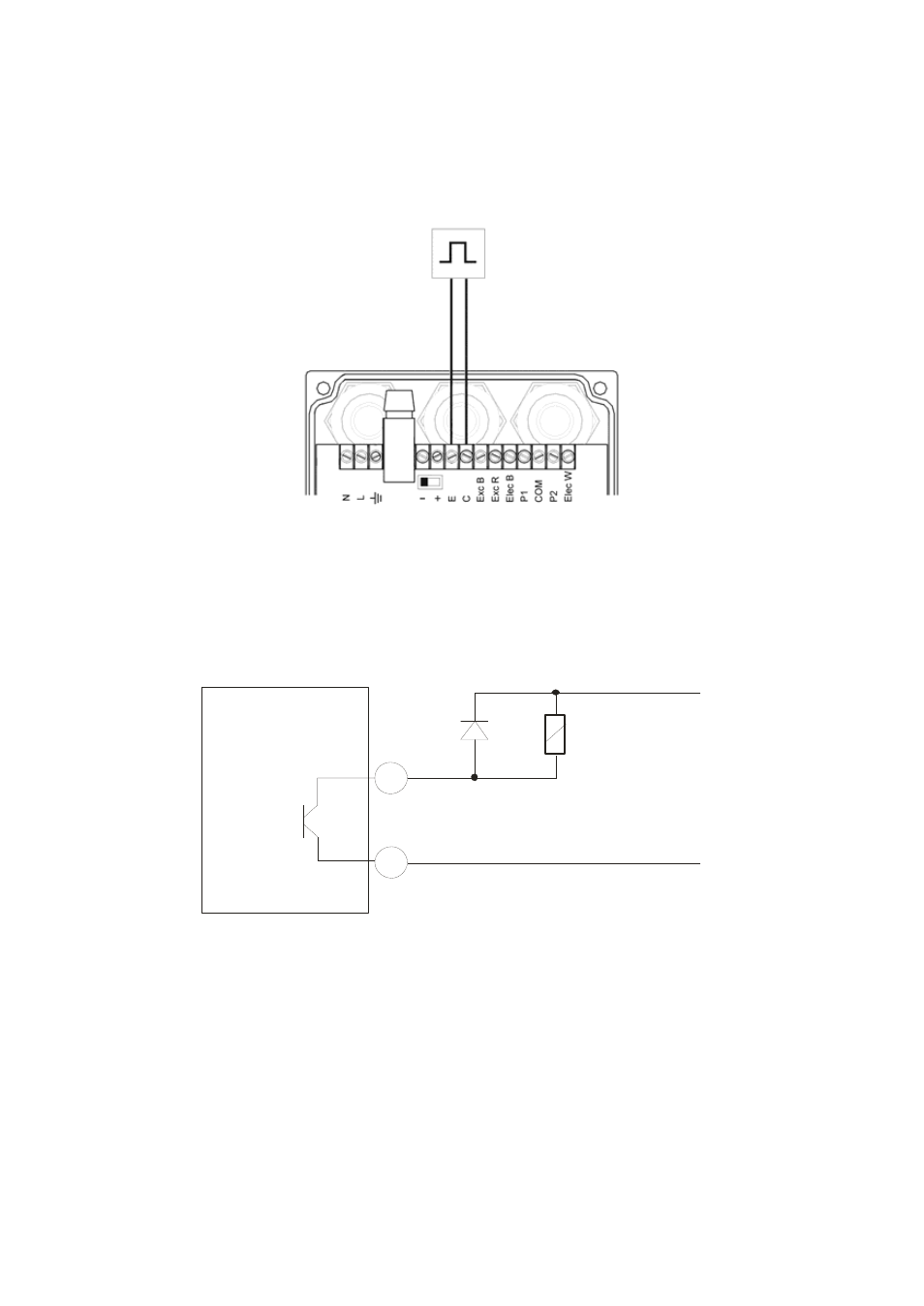

La salida de pulsos está optoaislada. Los terminales son el colector y el emisor de un
transistor NPN bipolar. Opcionalmente se puede suministrar esta salida para corriente
alterna (ver punto 9.3).
En el caso de emplear cargas inductivas, con el fin de proteger el transistor de salida, es
necesario el empleo de diodos libres.
