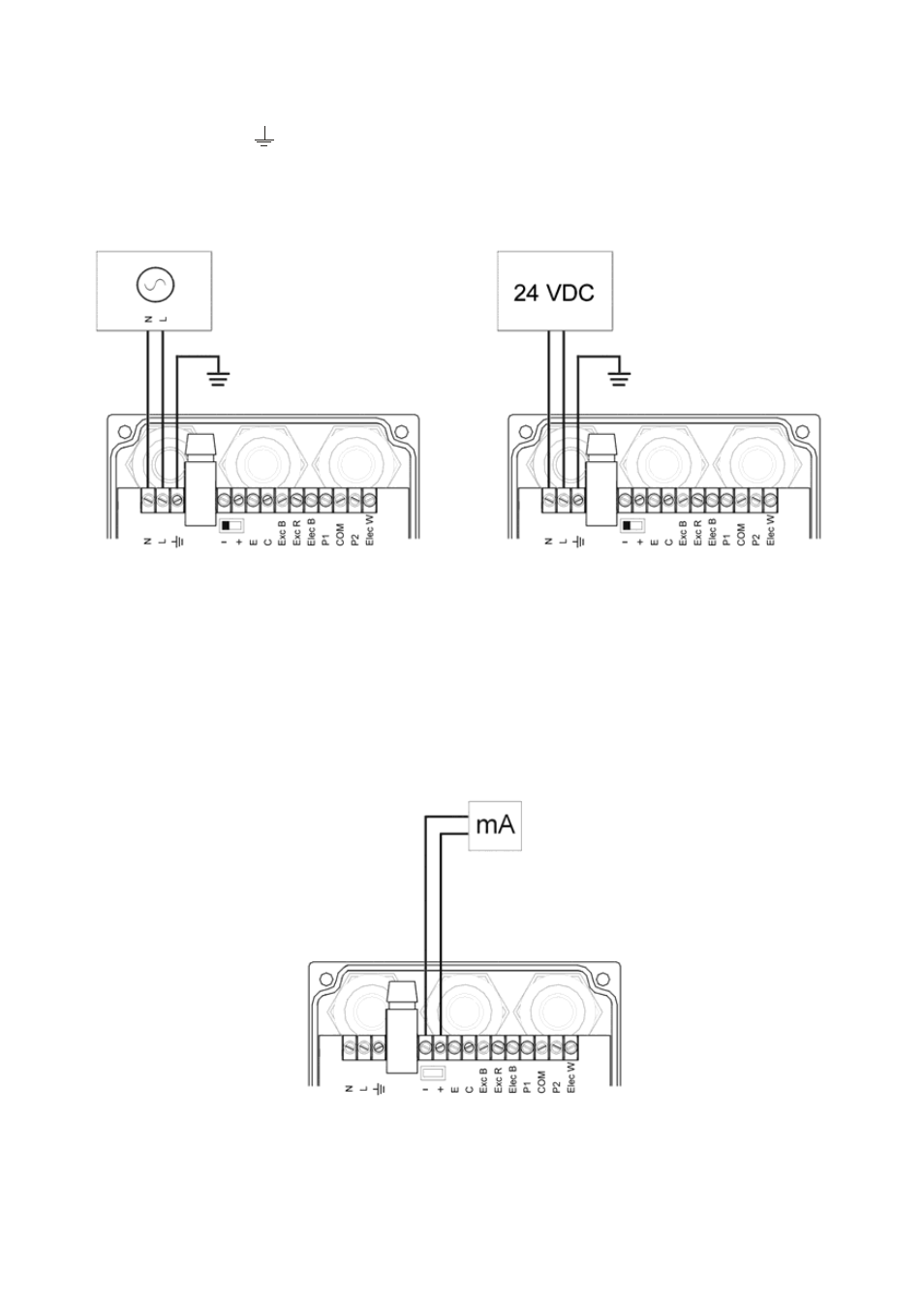

2.1 Conexión de la alimentación
Terminal Alimentación AC Alimentación DC
Tierra Tierra
N
Neutro 0 V (-)
L Fase 24 V (+)
5
Es muy importante realizar la conexión de la tierra de la red debido a la presencia de un
filtro de red en el interior del equipo que requiere dicha conexión.
2.2 Conexión de la salida analógica
Terminal
+ mA (positivo).
- mA (negativo).
La salida de mA puede ser activa (lo cual significa que el elemento receptor debe ser
pasivo) o pasiva (lo cual significa que el elemento receptor debe proporcionar
alimentación al lazo de mA). Se recomienda emplear un receptor con resistencia de
entrada inferior a 700 Ω para garantizar un funcionamiento correcto.
