14
Solamente la indicación de caudal por el display y la salida analógica quedan afectadas
por dicho filtro. La salida de pulsos y el totalizador actúan de acuerdo con el caudal
instantáneo. Seleccionando un filtro con un tiempo de integración más o menos largo se
pueden obtener respuestas a variaciones de caudal en más o menos tiempo.
El tiempo de integración se selecciona en segundos, con un valor mínimo de 0,1 y un
valor máximo de 20.0 segundos. Si se selecciona un tiempo de integración por ejemplo
de 15 segundos, el display indica el caudal medio que ha pasado durante los últimos 15
segundos. Esto no quiere decir que el display se renueve solamente cada 15 segundos.
El display visualiza un nuevo valor varias veces por segundo, indicando un promedio de
los valores de caudal de los últimos 15 segundos.
Cuando se produce una variación brusca de caudal, el filtro debe dejar de actuar para
que la respuesta sea lo más rápida posible. Por ello el filtro controla para cada lectura la
desviación del caudal instantáneo respecto a una referencia. Si esta desviación supera
los límites establecidos, el filtro deja de actuar, indicándose el valor instantáneo, y
empezando el proceso de filtraje de nuevo.

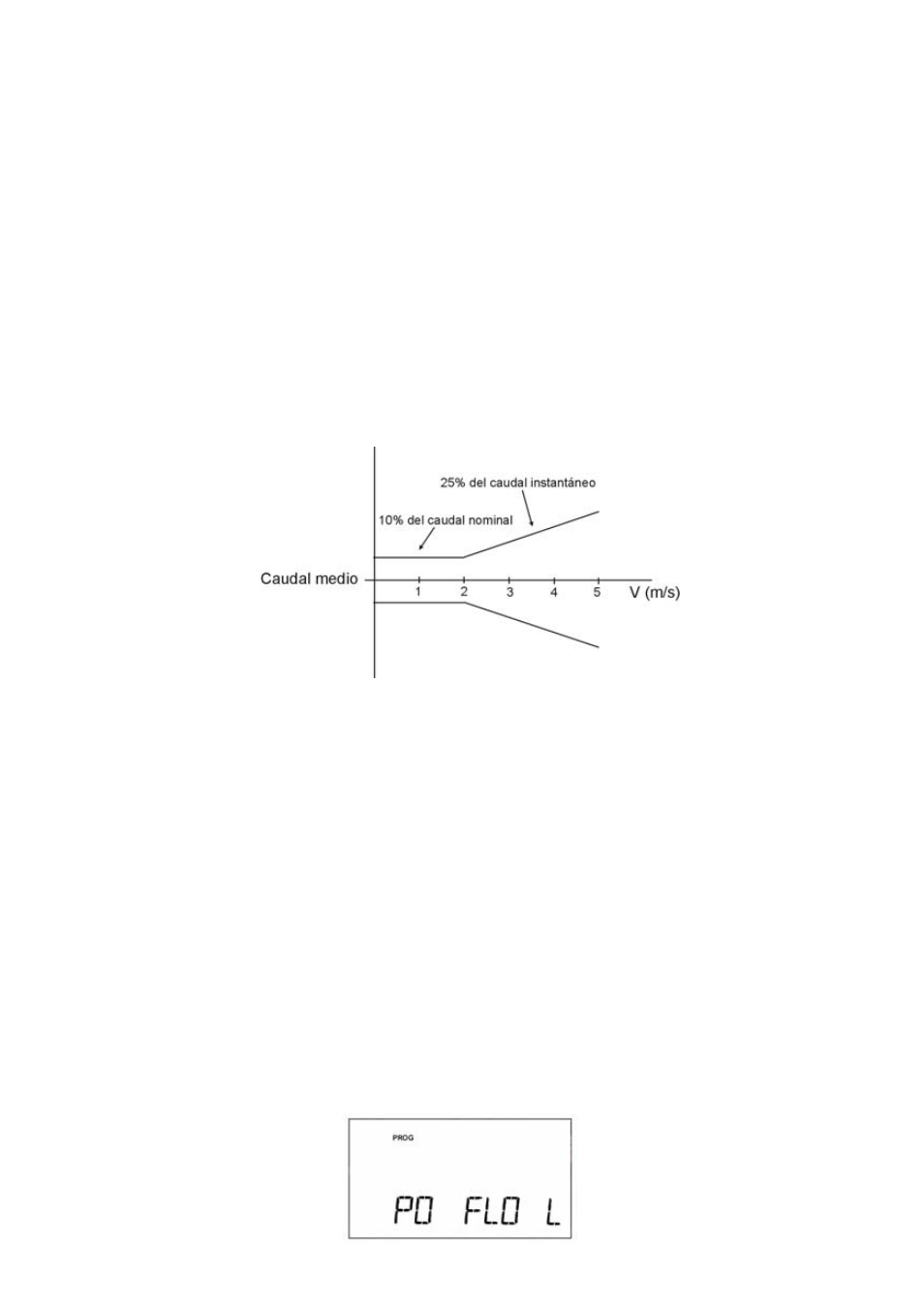

En la siguiente figura se muestra cual es la desviación permitida para que el filtro siga
promediando los caudales medidos.
Por ejemplo, supongamos un caudalímetro DN25 cuyo caudal medio es 4000 l/h.
4000 l/h corresponde a una velocidad de 2,27 m/s, con lo cual el caudalímetro trabaja en
la segunda zona de la gráfica. Esto quiere decir que el filtro sigue actuando mientras no
se obtiene una lectura de caudal instantáneo que se desvíe del caudal medio más de un
25% (1000 l/h).
Como el caudal medio es 4000 l/h, el filtro actúa mientras el caudal instantáneo esté
entre 3000 l/h y 5000 l/h.
Si el caudal medio es por ejemplo 2000 l/h, corresponde a una velocidad de 1,14 m/s,
con lo cual el caudalímetro trabaja en la primera zona de la gráfica. Esto quiere decir que
el filtro sigue actuando mientras no se obtiene una lectura de caudal instantáneo que se
desvíe del caudal medio más de un 10% del caudal nominal, o sea, 880 l/h. (caudal a 0,5
m/s de un DN25 =880 l/h).
Como el caudal medio es 2000 l/h, el filtro actúa mientras el caudal instantáneo esté
entre 1120 l/h y 2880 l/h.
3.2.6 Dirección del caudal
En esta pantalla se programa la dirección de caudal en la que se muestra un valor
positivo de éste.
