En el caso de emplear un cable par-pos, que contiene dos pares de cables apantallados
(uno para las bobinas y uno para los electrodos), habrá una sola pantalla para los dos
cables de electrodos. En este caso debe realizarse un puente entre P1, P2 y la pantalla de
electrodos debe conectarse a uno de ellos y además al terminal COM.
3 FUNCIONAMIENTO
El equipo se entrega generalmente calibrado y programado con su sensor para que
indique un caudal y un volumen real. Si se desea cambiar algún parámetro de
configuración, puede accederse al teclado sin necesidad de quitar la tapa superior.
Si el instrumento no ha sido previamente programado, o debido a una alteración en los
datos de memoria el instrumento recupera los valores de fábrica por defecto, y aparece
en el display la palabra “PRESET”. Esta indicación desaparece una vez se ha
completado la secuencia de programación.
En todas las pantallas de programación la tecla (
□
) sirve para salir de la pantalla sin
guardar el dato en memoria, a pesar de haber realizado cambios en los dígitos o modo
de trabajo.
3.1 Programación de los parámetros de cálculo de caudal
Pulsando las dos teclas (↑) y (←) a la vez, se accede a la pantalla de programación para
el cálculo de la medida de caudal.
3.1.1 Factor del sensor

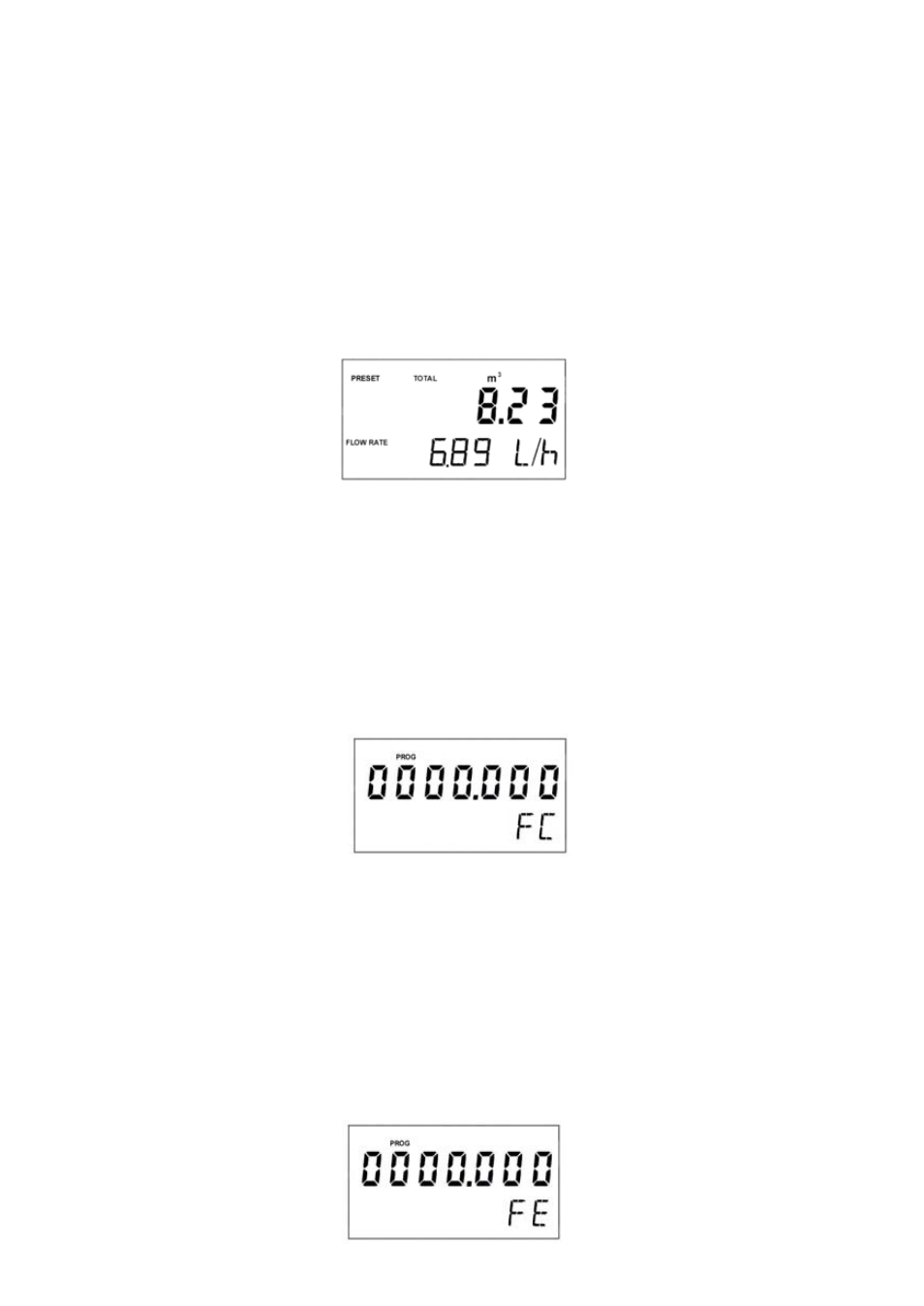

En la primera pantalla se programa el factor del sensor (Fc), que se encuentra grabado en
la etiqueta de éste.
Para ello, pulsando la tecla (↑), se incrementa el dígito intermitente. Al llegar a nueve
pasa de nuevo a cero. Con la tecla (←), se pasa al siguiente dígito. Una vez se programa
el séptimo dígito, al pulsar nuevamente la tecla (←), se vuelve al primero.
Cuando se tenga en pantalla el factor deseado, pulsando de nuevo las dos teclas (↑) y
(←), el dato pasará a la memoria del equipo y aparecerá la siguiente pantalla.
Si no se especifica, la función de las teclas en el resto de pantallas es la misma que en
esta primera.
3.1.2 Factor del convertidor electrónico
En esta pantalla se introduce el factor de calibración del convertidor electrónico (Fe), que
está indicado en la etiqueta de la tapa.
