Para ver la versión de software y después volver a la pantalla principal, basta con pulsar
cualquier tecla.
3.5 Indicación de tubería vacía
Cuando el convertidor XT5 detecta que la tubería está vacía, desaparece la indicación de
caudal y en su lugar se muestran 4 guiones.
NOTA:
Cuando se conecta el equipo a su alimentación, éste muestra tubo vacío hasta
que no se haya comprobado dicho estado.

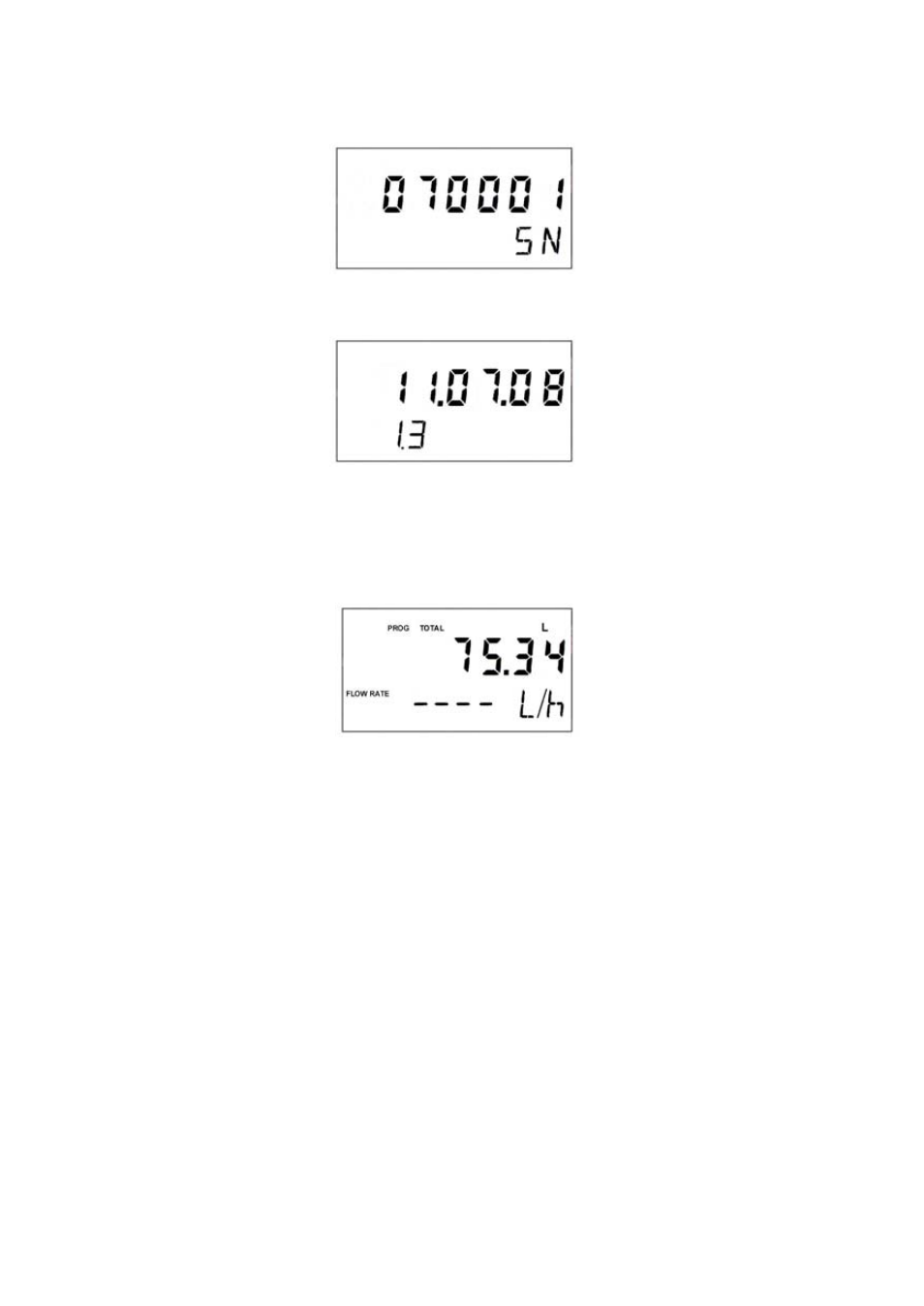

3.4 Visualización del número de serie y versión de software
Pulsando las tres teclas a la vez, se accede a una pantalla donde se muestra el número
de serie.
16
3.6 Reset
Pulsando las teclas (←) y (
□
), el totalizador pasa a cero y sigue contando.
4 BLOQUEO DEL TECLADO Y “WRITE PROTECT”.
El equipo dispone de un jumper, situado detrás del display en la esquina superior
izquierda, que sirve para evitar cambios en la configuración. Cuando el jumper está
puesto se puede configurar el equipo mediante el teclado o a través de HART
TM . Cuando
se quita el jumper, el teclado queda inhibido y se activa el “Write Protect” para HART TM ,
evitando así cualquier cambio en la configuración.
5 CAMBIO DE LA POSICIÓN DEL DISPLAY
Para cambiar la orientación del display con el fin de adaptarlo a la posición de instalación
del equipo, primero desconectar el equipo de su tensión de alimentación y quitar la tapa
frontal. Sacar los tres tornillos que sujetan la placa del display a la placa base (dos
tornillos en las esquinas opuestas a la regleta de conexionado y un tornillo centrado al
lado de dicha regleta). Cogiendo la placa del display, tirar de ella para desconectarla.
Girar la placa 180º y volver a conectarla a su conector con cuidado de no doblar los
pines. Volver a colocar los tres tornillos de sujeción de la placa y la tapa frontal. Volver a
conectar el equipo a su tensión de alimentación.
6 COMUNICACIÓN HART
TM
El convertidor XT5H dispone de un MODEM para la comunicación HART TM .
