8�1�3� BORNES DEL EQUIPO
Tabla 88:Relación de bornes del M8I8O
Bornes del equipo
1: C�IN, Común de las entradas digitales
10: C�OUT, Común de las salidas
2: IN1, Entrada digital 1
11: OUT1, Salida de relé 1
3: IN2, Entrada digital 2
12: OUT2, Salida de relé 2
4: IN3, Entrada digital 3
13: OUT3, Salida de relé 3
5: IN4, Entrada digital 4
14: OUT4, Salida de relé 4
6: IN5, Entrada digital 5
15: OUT5, Salida de relé 5
7: IN6, Entrada digital 6
16: OUT6, Salida de relé 6
8: IN7, Entrada digital 7
17: OUT7, Salida de relé 7
9: IN8, Entrada digital 8
18: OUT8, Salida de relé 8
C.IN
IN1
IN2
IN3
IN4
IN5
IN6
IN7
IN8
IN1
IN2
IN3
IN4
IN5
IN6
IN7
IN8
PWR
C.OUT
OUT1
OUT2
OUT3
OUT4
OUT5
OUT6
OUT7
OUT8
OUT1
OUT2
OUT3
OUT4
OUT5
OUT6
OUT7
OUT8
1
5
3
4
2
7
6
9
8
13
12
11
10
14
15
16
17
18

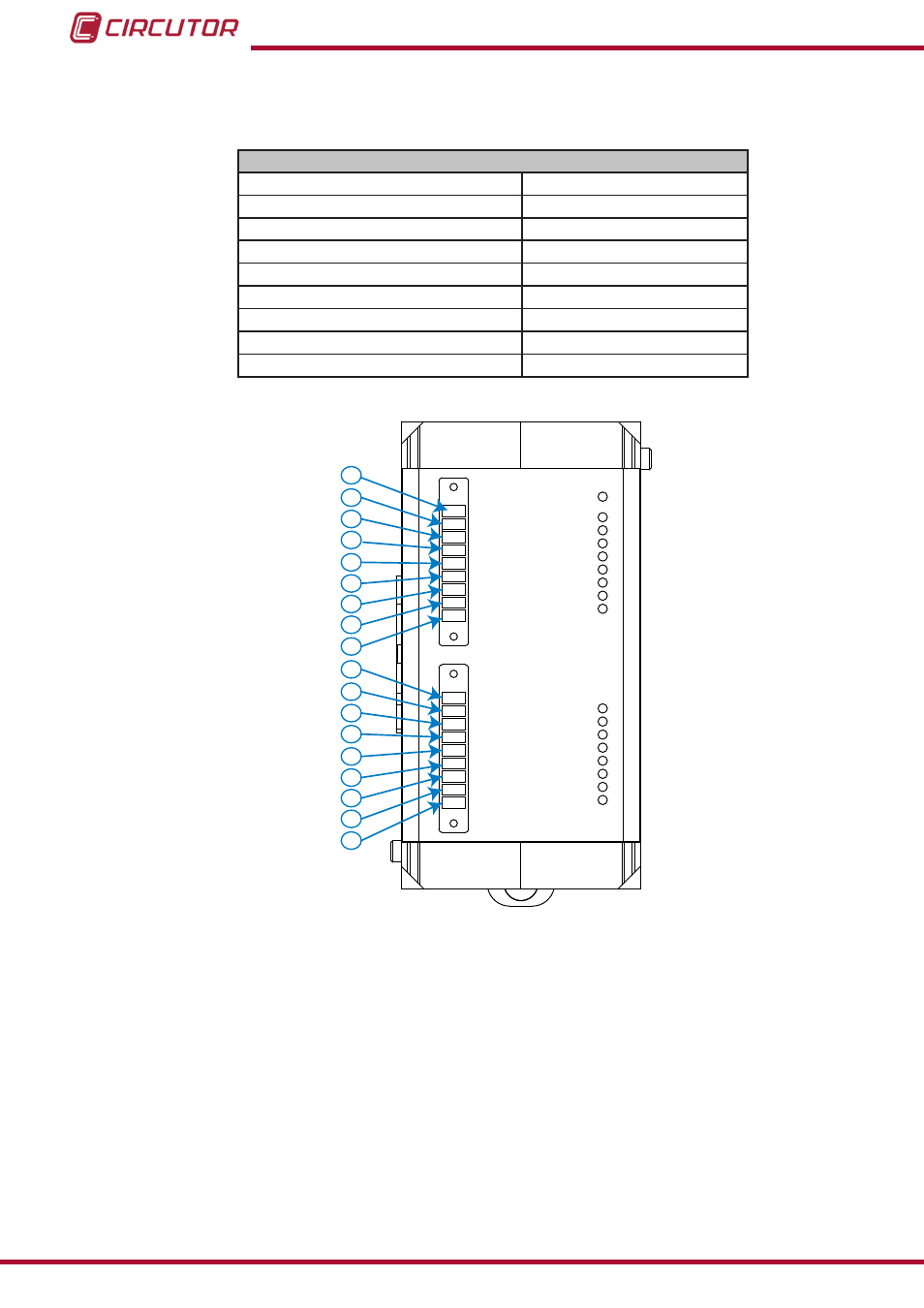

Figura 98:
Bornes del M8I8O�
