4.2.- LEDs
CirLAMP Manager dispone de 11 LEDs de indicación,
N
L
L1
L2
L3
N
ETHERNET
PLC POWER
PLC >> CPU
PLC << CPU
TX PLC
RX PLC
CPU POWER
ACTIVITY
ALARM
PLC.DATA
ETH.LINK
ETH.ACT.
PLC POWER
PLC >> CPU
PLC << CPU
TX PLC
RX PLC
CPU POWER
ACTIVITY
ALARM
PLC DATA
ETH.LINK
ETH.ACT.

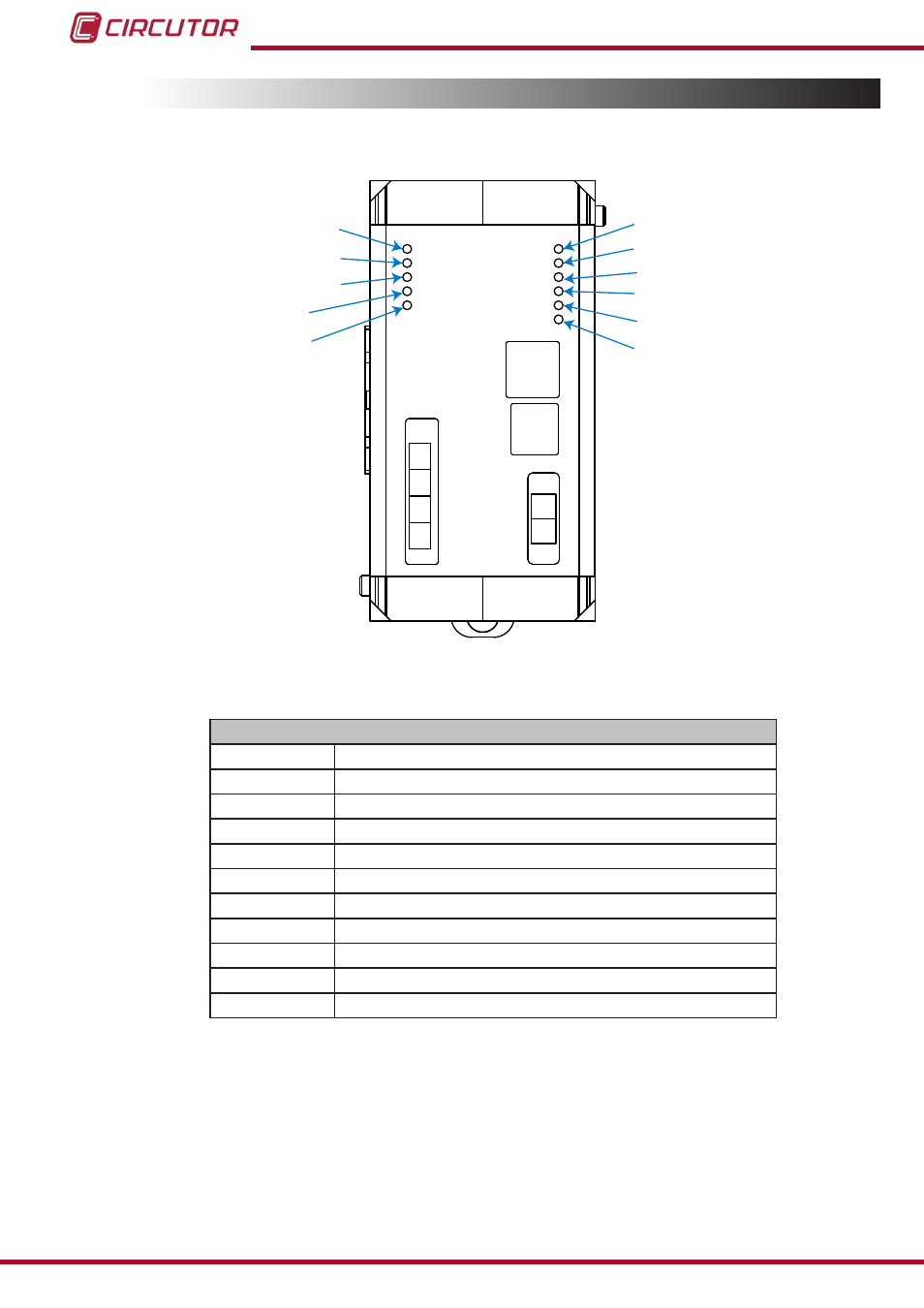

Figura 6: LEDs del CirLAMP Manager�
Tabla 3:Relación de LEDs del CirLAMP Manager�
LEDs
PLC POWER Parte del PLC conectado.
PLC >> CPU
Comunicación del PLC al
CirLAMP Manager.
PLC << CPU
Comunicación del
CirLAMP Manager al PLC.
TX PLC
Se está realizando un envío de tramas.
RX PLC
Recepción de tramas.
CPU POWER CirLAMp Manager conectado.
ACTIVITY
El equipo está realizando alguna tarea.
ALARM
Se ha producido un alarma.
PLC DATA
Recepción de tramas.
ETH� LINK
El puerto Ethernet está conectado.
ETH� ACT
Actividad en el puerto Ethernet.
