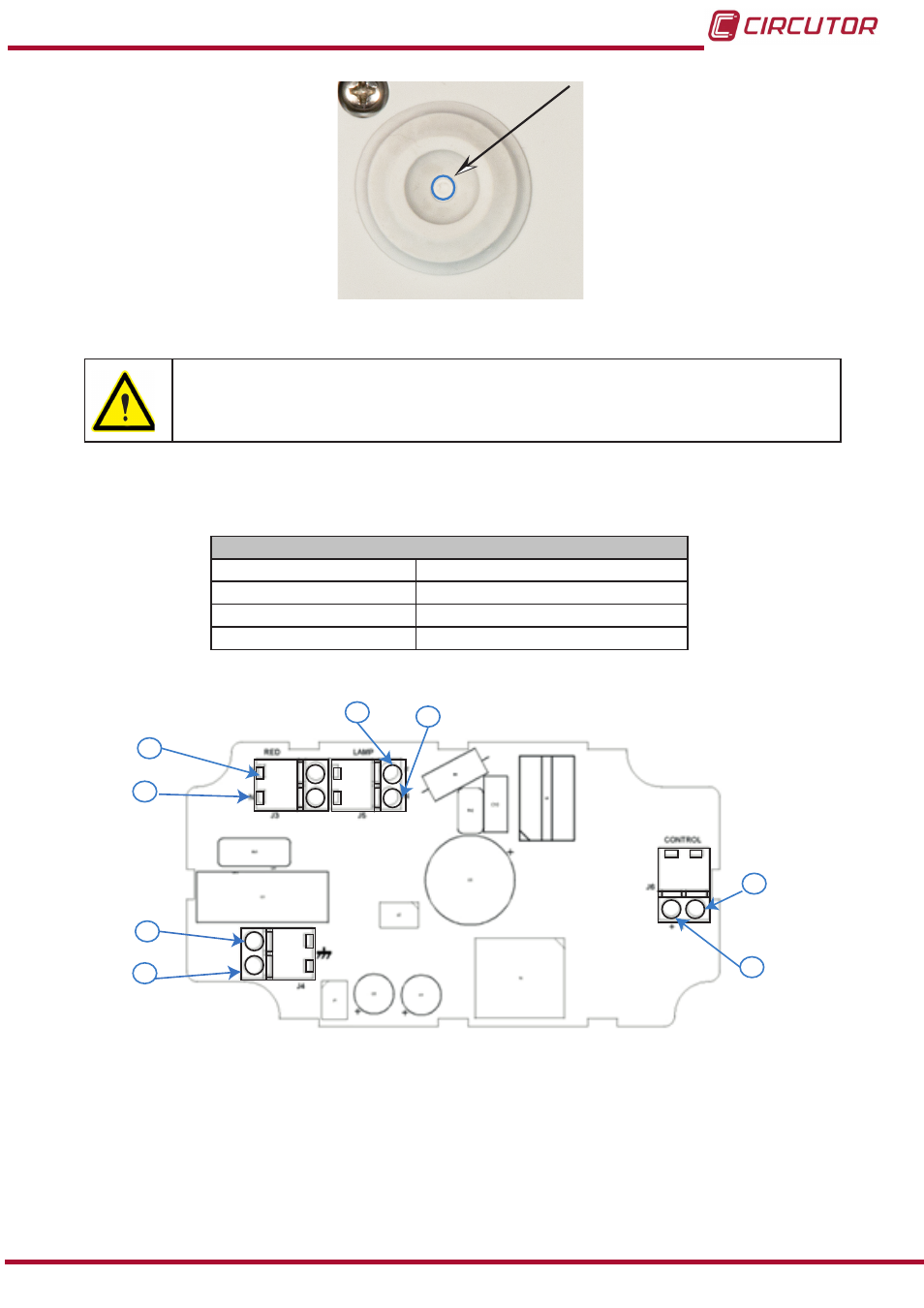

Figura 86:Zona para agujerear el prensaestopas
�
No alimentar el equipo hasta que esté completamente cerrado.
6�1�3� BORNES DEL EQUIPO
Tabla 86:Relación de bornes del CirLAMP Nodo 1���10V�
Bornes del equipo
1: L, Entrada de Fase
5: L, Fase del balasto
2: N, Entrada de Neutro
6: N, Neutro del balasto
3: Tierra, Entrada de tierra
7:-, Salida de 1...10V
4: Tierra ,Salida de tierra
8:+, Salida de 1...10V
J3
J4
J5
J6
1
2
3
4
5
6
7
8
Figura 87:Bornes del CirLAMP Nodo 1���10V�
79
