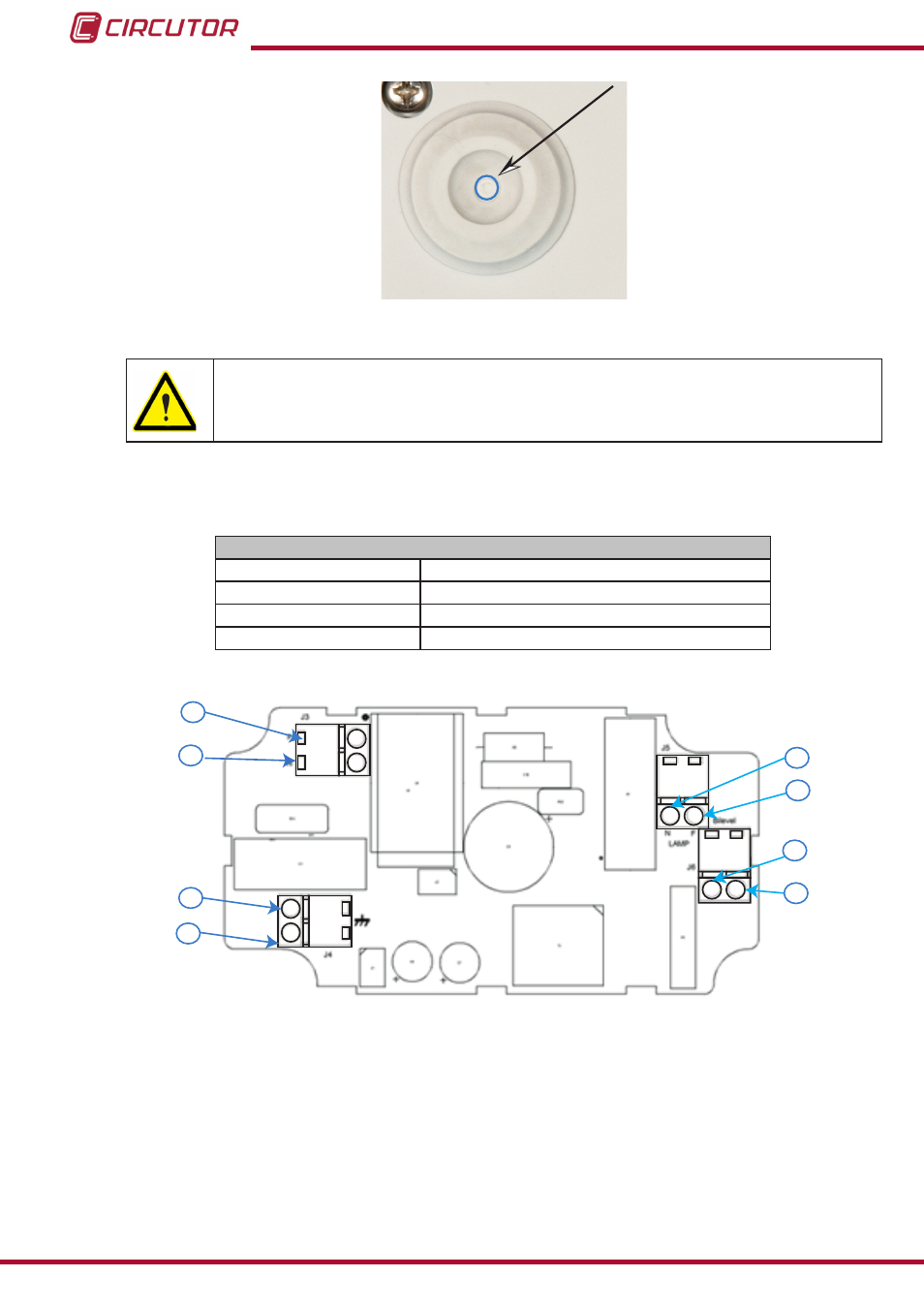

Figura 81:Zona para agujerear el prensaestopas
�
No alimentar el equipo hasta que esté completamente cerrado.
5�1�3� BORNES DEL EQUIPO
Tabla 84:Relación de bornes del CirLAMP Nodo DN�
Bornes del equipo
1: L, Entrada de Fase
5: N, Salida del relé de control ON/OFF
2: N, Entrada de Neutro
6: L, Salida del relé de control ON/OFF
3: Tierra, Entrada de tierra
7: Salida del relé de control de doble nivel
4: Tierra ,Salida de tierra
8: Salida del relé de control de doble nivel
J3
J4
J5
J6
1
2
3
4
5
6
7
8
Figura 82:Bornes del CirLAMP Nodo DN�
