7�1�4� ESQUEMA DE CONEXIONADO

L
N

N

N

L

L

Control

DALI

Balasto

Alimentación

Power supply

Ballast

DALI

control

- DA
+ DA

- DA

+ DA

J4

J3

J5

J6

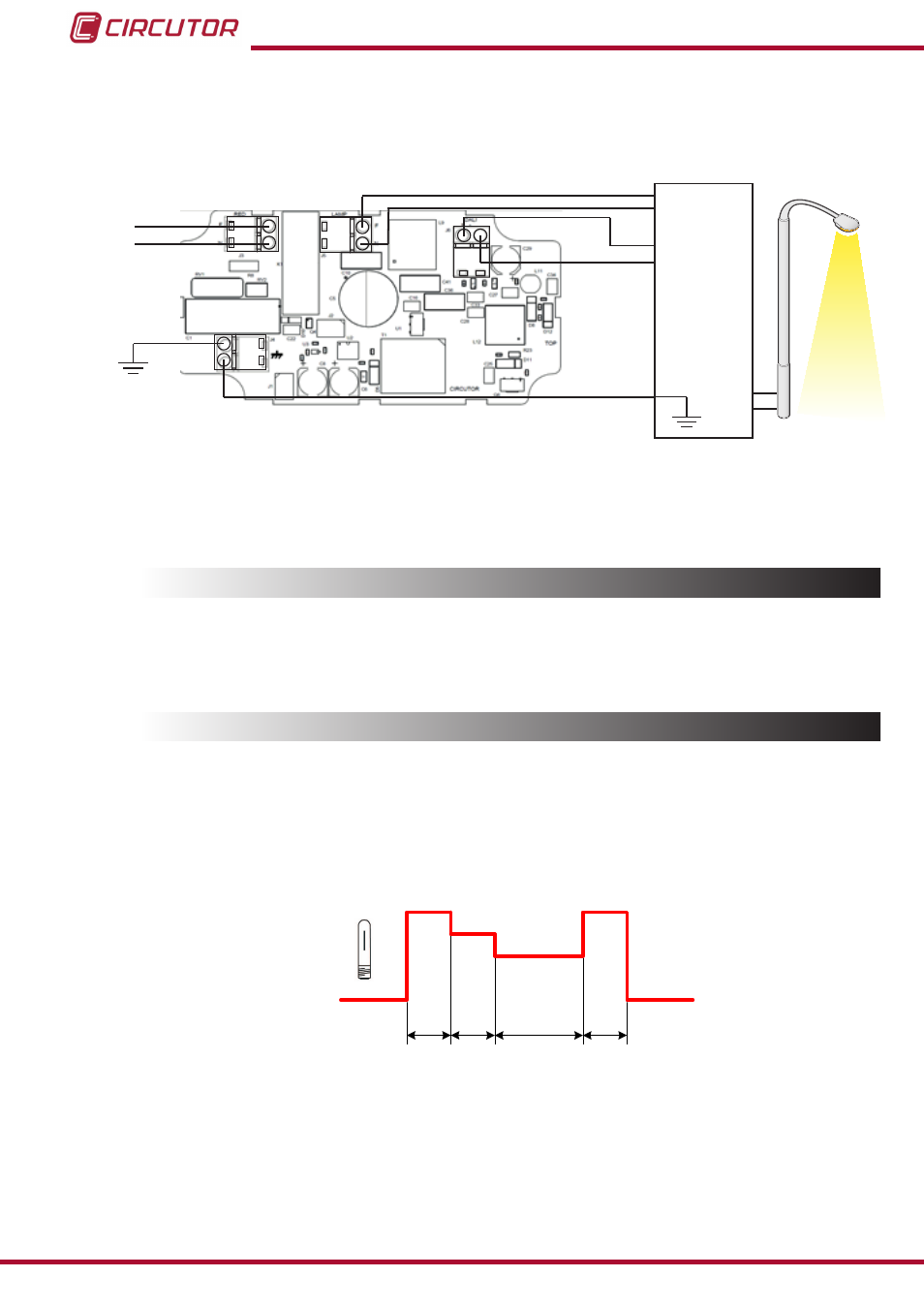

Figura 93:Esquema de conexionado CirLAMP Nodo DALI�

7.2.- CONEXIÓN CON CirLAMP MANAGER

La conexión con el

CirLAMP Manager se realiza a través de la red eléctrica utilizando la tec-

nología PLC. ( ver

“4.3.- PLC”)

7.3.- FUNCIONAMIENTO

7�3�1� INTERVALOS DE TRABAJO

El

CirLAMP Nodo DALI se conecta a un balasto con entrada de control DALI, donde se pue-

den definir 4 intervalos de trabajo diferentes.

Cada intervalo de trabajo viene definido por un comando de control DALI.

T1

T2

T3

T4

100%

75%
50%

0%

Figura 94:Funcionamiento de un balasto DALI�

En la

Figura 94

se muestra un ejemplo de funcionamiento con balasto DALI:

El dispositivo, al alimentarse, comienza a trabajar entregando el 100% de la potencia a la lám-

para durante el tiempo definido T1.

Pasado éste tiempo, entramos en el intervalo T2, dónde la potencia que se entrega a la lámpa-
