4�6�2�1 Área de información del CirLAMP Manager�

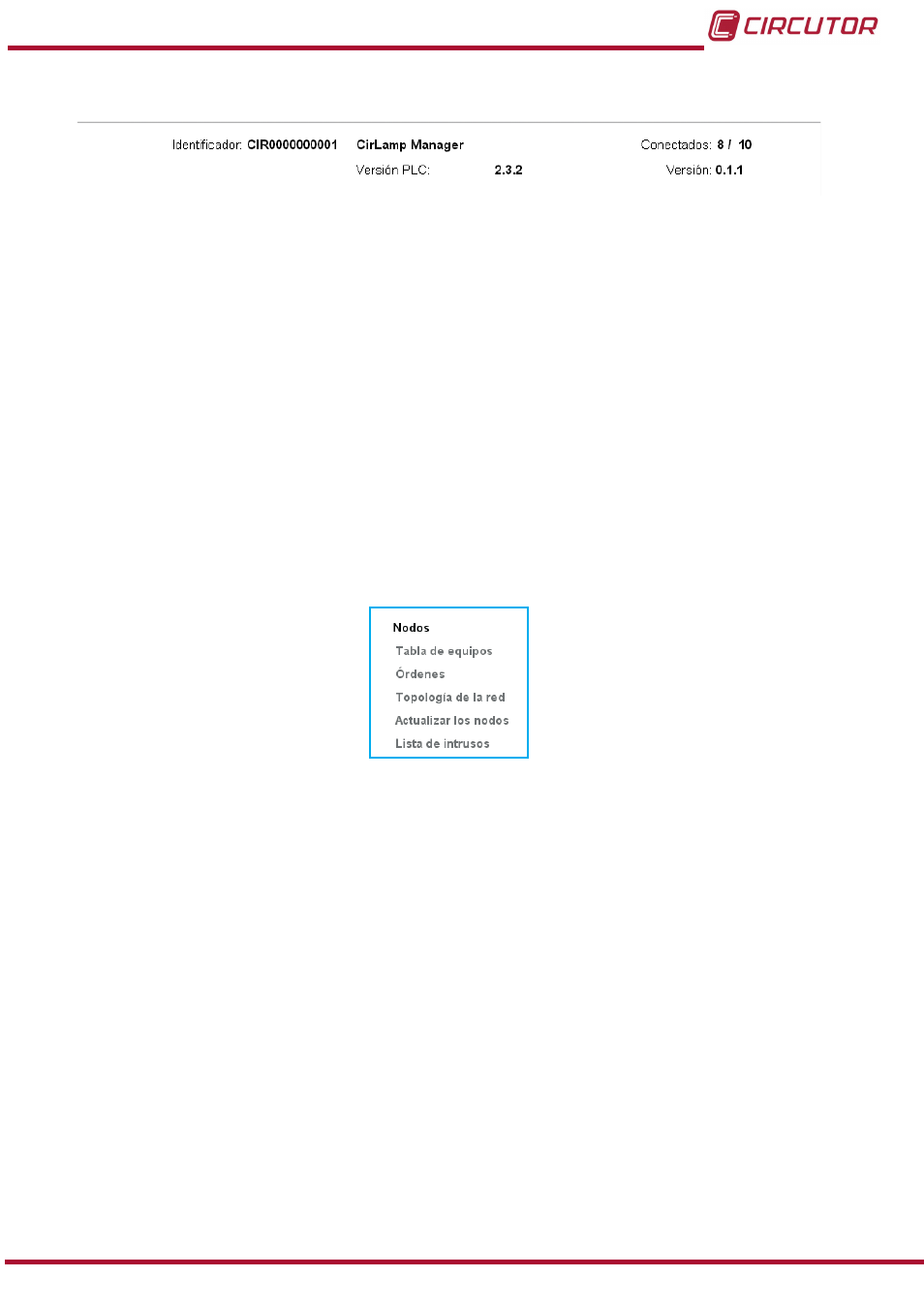

Figura 11: Área de información del CirLAMP Manager�
En esta área de la pantalla principal se observa toda la información referente al CirLAMP Ma-
nager:
 Indentificador : Se visualiza el indicador del equipo ( Ejemplo: CIR0000000001)
 Nombre : Nombre que se ha dado al CirLAMP Manager. (Ejemplo:CirLamp Manager)
 Versión PLC : Versión del módem PLC.
 Conectados : Número de equipos conectados / equipos detectados.
 Versión : Versión firmware del CirLAMP Manager.
4�6�2�2 Menú�
Desde el menú se puede acceder a las pantallas de los CirLAMP Nodos y del CirLAMP Ma-
nager� También se puede visualizar el estado del equipo.
4�6�2�2�1� Menú: Nodos
Figura 12: Menú de selección de los nodos�
Desde el menú de Nodos, se puede acceder a las siguientes pantallas:
 Tabla de equipos: Se accede a la tabla de nodos que están registrados en el
CirLAMP Manager� (“4.6.3. MENÚ NODOS : TABLA DE EQUIPOS”)
 Órdenes: ( “4�6�4� MENÚ NODOS : ÓRDENES” )
Usuario acceso lectura: No tiene acceso a la pantalla de Órdenes.
 Topología de la red: Se accede al mapa de nodos con los equipos conectados en
ese instante ( “4.6.5. MENÚ NODOS : TOPOLOGÍA DE LA RED” ).
 Actualizar los nodos: Pantalla de actualización de los nodos.( “4.6.6. MENÚ NODOS :
ACTUALIZAR LOS NODOS” )
 Lista de intrusos: Permite agregar en una lista los nodos que no deseamos que se
conecten al CirLAMP Manager, mediante el número de serie de cada nodo. ( “4.6.7.
MENÚ NODOS : LISTA DE INTRUSOS” )
Usuario acceso lectura: No tiene acceso a la pantalla de Lista de intrusos.
