5�- CirLAMP Nodo DN
5.1.- INSTALACIÓN DEL EQUIPO
5�1�1� RECOMENDACIONES PREVIAS
Ver aparato de “4.1.1. RECOMENDACIONES PREVIAS”.
5�1�2� INSTALACIÓN
Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación
de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no
debe ser utilizado hasta que haya finalizado por completo su instalación.
El equipo dispone de dos bornes prensaestopas/pasamuros ( Figura 80 ):
 Entrada de los cables de alimentación.
 Salida hacia la lámpara y salida del doble nivel de balasto.
Para realizar la instalación es necesario abrir el equipo, para ello desatornillar los 4 torni-
llos frontales.
Entrada alimentación
Salida hacia la lámpara
Tornillo

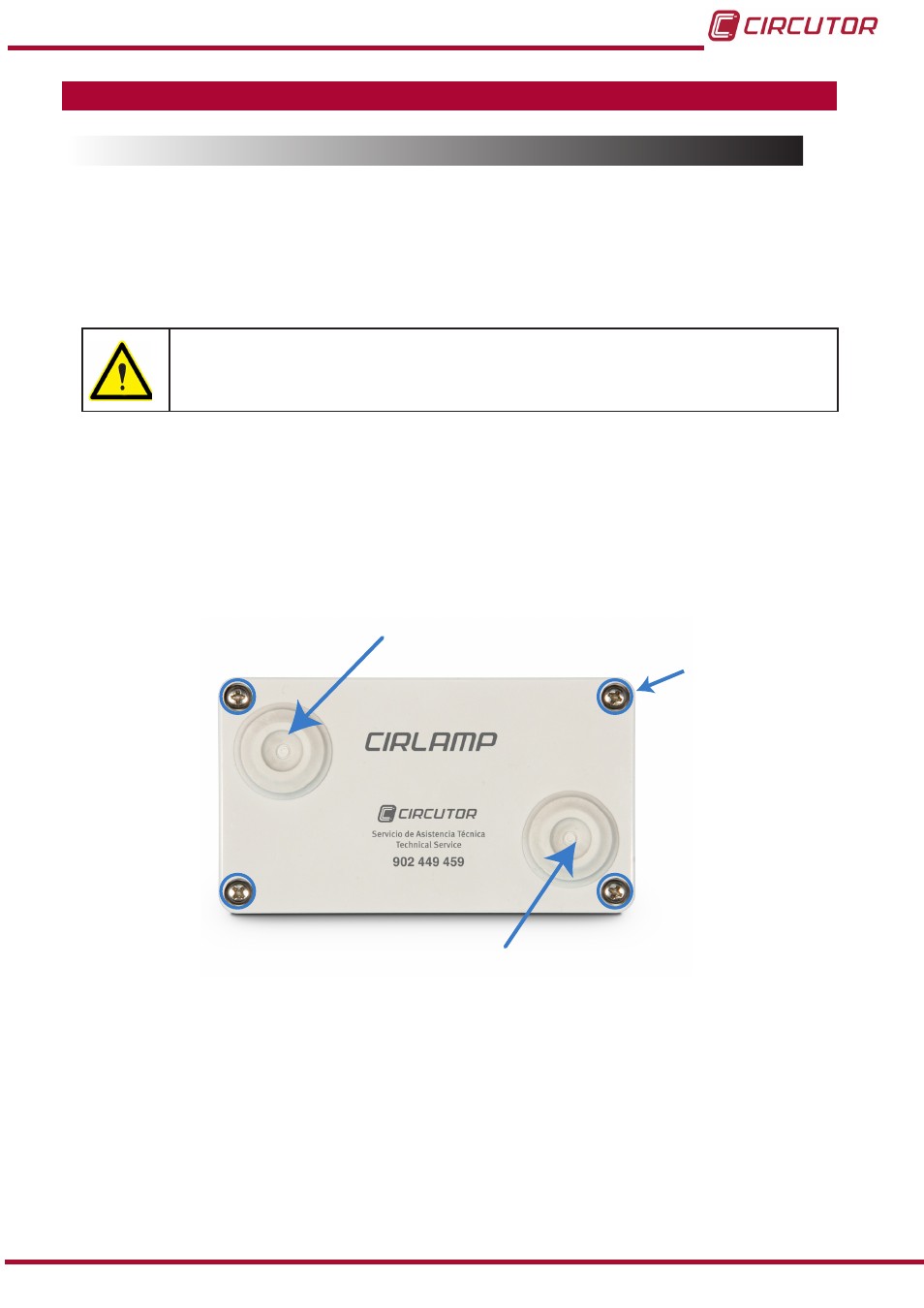

Figura 80:Posición de los bornes prensaestopas y tornillos del CirLAMP Nodo �
Realizar la conexión del equipo con mangueras de 5 x 2.5 mm 2.
Para pasar las mangueras por los bornes prensaestopas, asegurando el grado de protec-
ción IP65 del equipo, es necesario agujerear el prensaestopas, desde la parte exterior de la
caja, con un punzón de 3 mm 2 . ( Figura 81 )
