ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500
83 / 113
número 3 de un modulo M-8IO con número de periférico 23 para dar pulsos proporcionales a la
energía medida por un QNA500 con número de periférico 22, utilizando el servidor WEB).
En primer lugar se ha de crear el objeto de energía en el QNA500
• Acceder al menú Configurar Objetos del QNA500
• Activar Objeto Digital 1
• Casilla Activo: Habilitada
• Tipo: Energía + (
energía activa trifásica
)
• Descripción: Energía activa (
por ejemplo
)
• Enviar a: 23 (
número de periférico del M-8IO
)
• Activo: Habilitada
• Pulsar botón Actualiza

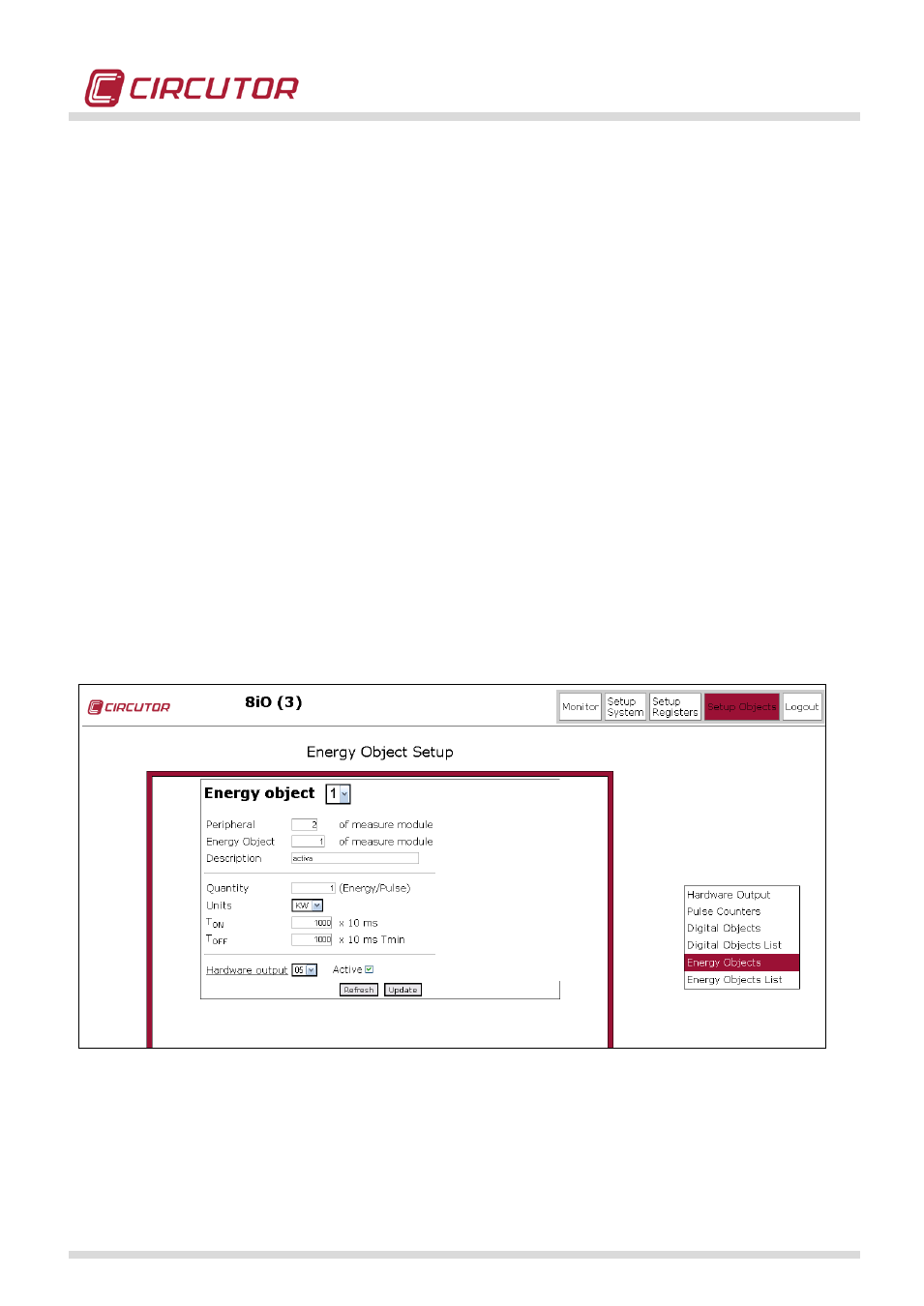

Regresar al servidor WEB del módulo M-8IO.
• Seleccionar nuevo objeto de energía de la lista (
8 disponibles
): 1
• Periférico: 22
• Objeto energía: 1 (
el configurado anteriormente en el QNA500
)
• Descripción: Energía activa (
por ejemplo
)
• Cantidad: 1 (
esto generaría 1 pulso cada 1 W/h
)
• Unidades: W
• T
ON
: 10 (
este tiempo se multiplica x10ms, que es el mínimo posible
)
• T
OFF
: 10 (
este tiempo se multiplica x10ms, que es el mínimo posible
)
• Hardware Output: 3 (
es la salida de pulsos que se quiere activar
)
• Casilla Activa: Habilitada
