ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500 17 / 113
5.6.- TERMINALES DE CONEXIÓN DE LOS BUSES DE COMUNICACIÓN
El módulo M-BASE dispone de 3 puertos de comunicaciones que permiten comunicar la información
de los módulos conectados con el exterior. Estos puertos son:
• RS-232
• RS-485
• ETHERNET (TCP/IP)
Los 3 puertos de comunicaciones funcionan de forma independiente. Esto significa que pueden
solicitar información de forma simultánea a los módulos conectados.
5.6.1.- RS-232

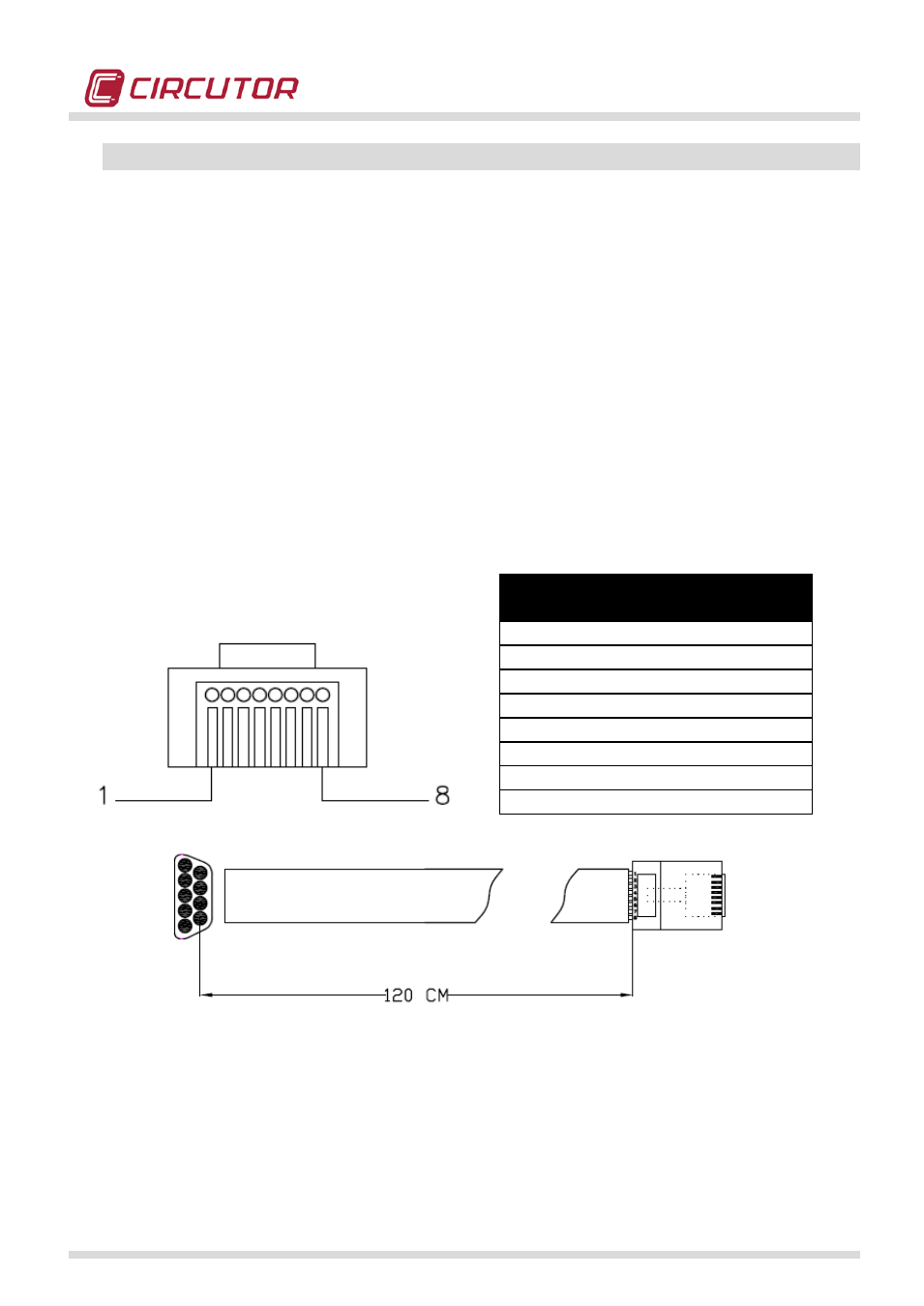

El analizador de calidad de red QNA 500 dispone de un canal de comunicaciones RS232 cuya
conexión se realiza mediante el cable suministrado con el equipo. La numeración de terminales del
cable RS232 es la siguiente:
Mediante el puerto de comunicaciones RS-232 se puede acceder a los distintos módulos conectados
al M-BASE. Cada modulo tiene un número de periférico (por defecto M-BASE = 01, QNA500 = 02 i Q-
8IO = 11), por lo que se debe tener en cuenta en el momento de establecer la comunicación.
VISTA FRONTAL
(RJ45)
CONECTOR DB-9
1 (Tx) 2 (Rx)
2 (Rx) 3 (Tx)
3 (CTS) 8 (DSR)
4 (GND) 5 (GND)
5 (GND) 5 (GND)
6 -
7 -
8 -
