ANALIZADOR DE CALIDAD QNA500 8IO

Manual de instrucciones QNA500

12 / 113

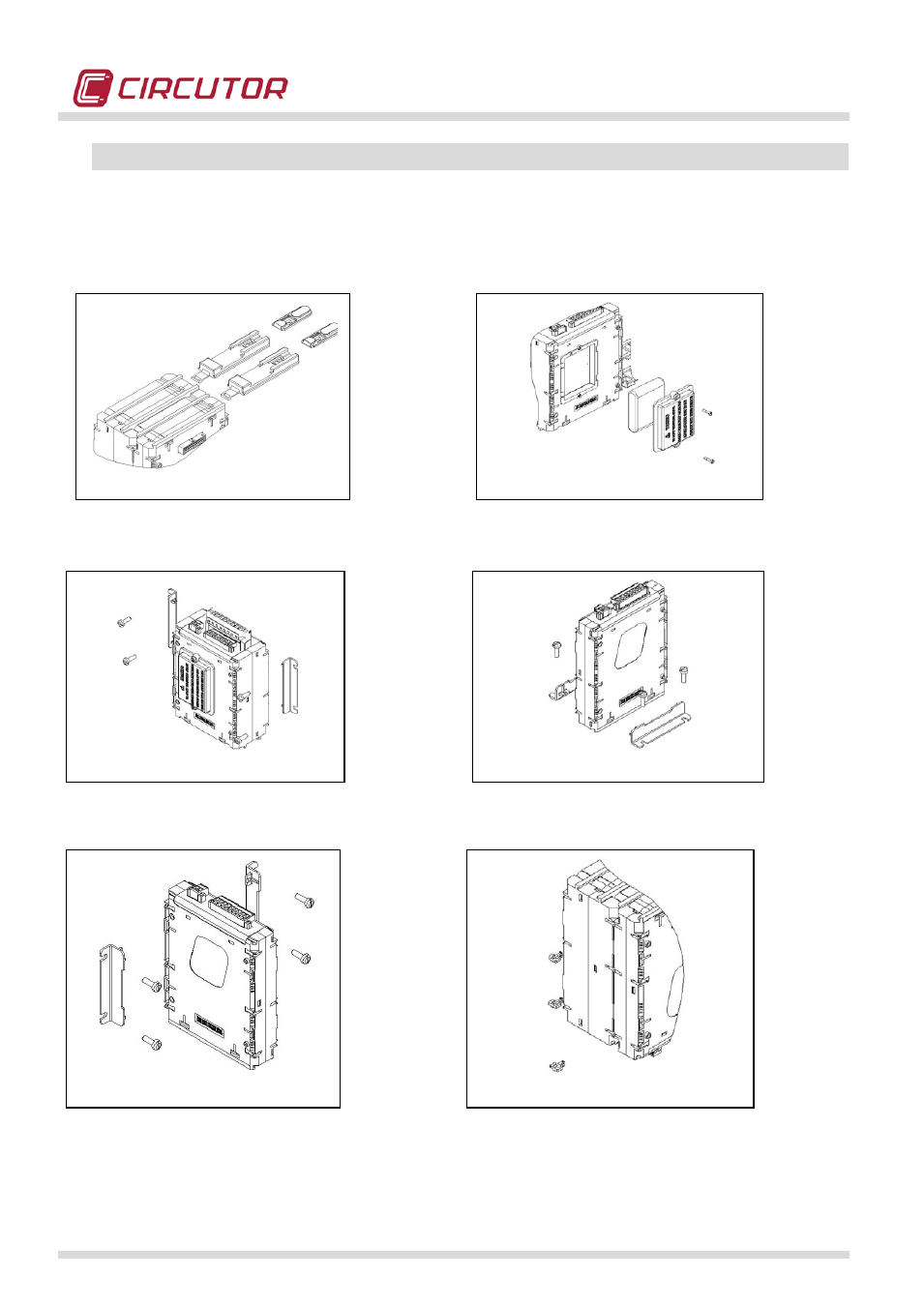

5.3.- METODOS DE INSTALACIÓN

Las figuras muestran las diferentes

posibilidades de instalación que permite el diseño del analizador.

El diseño del equipo permite la instalación en fondo PANEL o carril DIN.

5.3.1.- PROCEDIMIENTO










Ilustración 1: Muestra como se deben colocar las fijaciones de Carril DIN en la parte posterior del analizador. Una vez colocadas las guías y
fijado el analizador en un carril DIN, recuerde subir las guías para que queden perfectamente sujetas.
Ilustración 2: Muestra como se debe insertar la batería del analizador en la parte lateral del módulo M-BASE.










Ilustración 3: Muestra una de las opciones de colocación de las guías de fijación de fondo PANEL. Los módulos tienen cierta simetría, así
que se pueden fijar a panel de varias formas.
Ilustración 4: Muestra una de las opciones de colocación de las guías de fijación de fondo PANEL.












Ilustración 5: Muestra cómo insertar los tornillos para sujetar el analizador en las fijaciones de fondo PANEL.
Ilustración 6: Muestra como insertar las grapas de plástico para la sujeción de módulos. Este punto es muy importante ya que estas grapas
tienen el objetivo de garantizar que los módulos estén firmemente conectados.

Ilustración 3

Ilustración 4

Ilustración 6


Ilustración 5



Ilustración 1

Ilustración 2
