ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500
19 / 113
5.6.3.- ETHERNET
El QNA500 dispone de un canal de comunicaciones Ethernet, el cual le permite conectarse a redes
LAN o WAN a través de varios protocolos, entre ellos MODBUS/TCP, CIRBUS, ZMODEM o FTP.
Todos ellos sobre la base TCP/IP. Para utilizar cada uno de estos protocolos, se utilizan varios puertos
sobre la IP que tenga configurada el puerto. Estos puertos son los siguientes:
10002: CIRBUS
14001: ZMODEM (telnet)
14002: ZMODEM (RAW)
20003: MODBUS/RTU
30003: MODBUS/TCP
80: HTTP
21: FTP

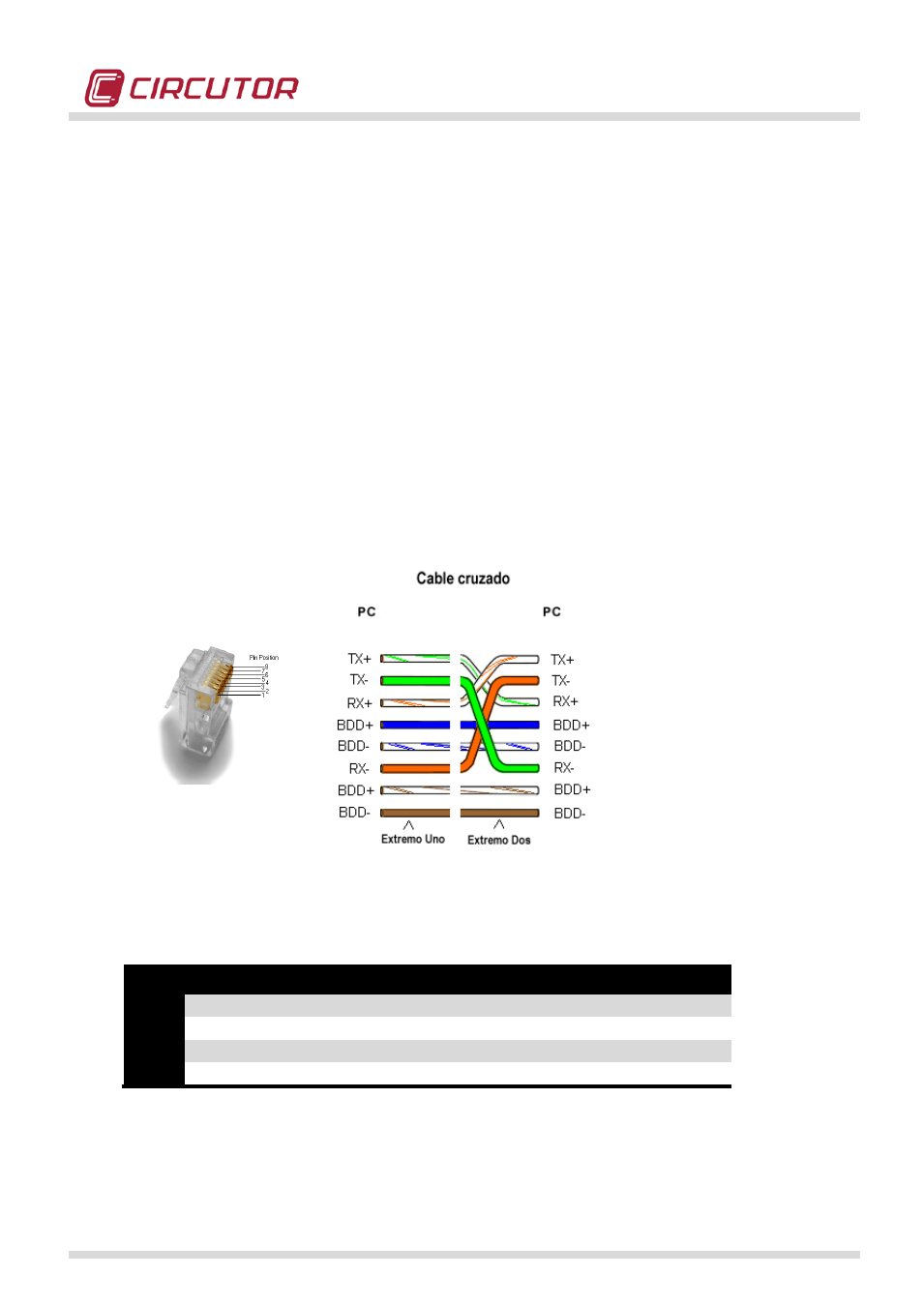

El cable Ethernet a utilizar es un cable UTP CAT 5 estándar.
El modulo M-BASE dispone de varios led indicadores de la actividad del puerto de comunicaciones
Ethernet.
Led
Encendido
Parpadeando
Act1
Sin actividad externa
Actividad TX/RX ETH con el exterior
Link1
ETH No link con exterior
Act2
No actividad con los módulos Actividad TX/RX ETH con los módulos
Link2
ETH No link con los módulos
