ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500
112 / 113
17.- ANEXO I – COMUNICACIONES RS-485 CON ANALIZADORES CVM
M-BASE permite hacer de pasarela de comunicaciones con otros dispositivos mediante el puerto RS-
485.
Los dispositivos conectados en este bus de comunicaciones pueden operar en protocolo
MODBUS/RTU o MODBUS/TCP.

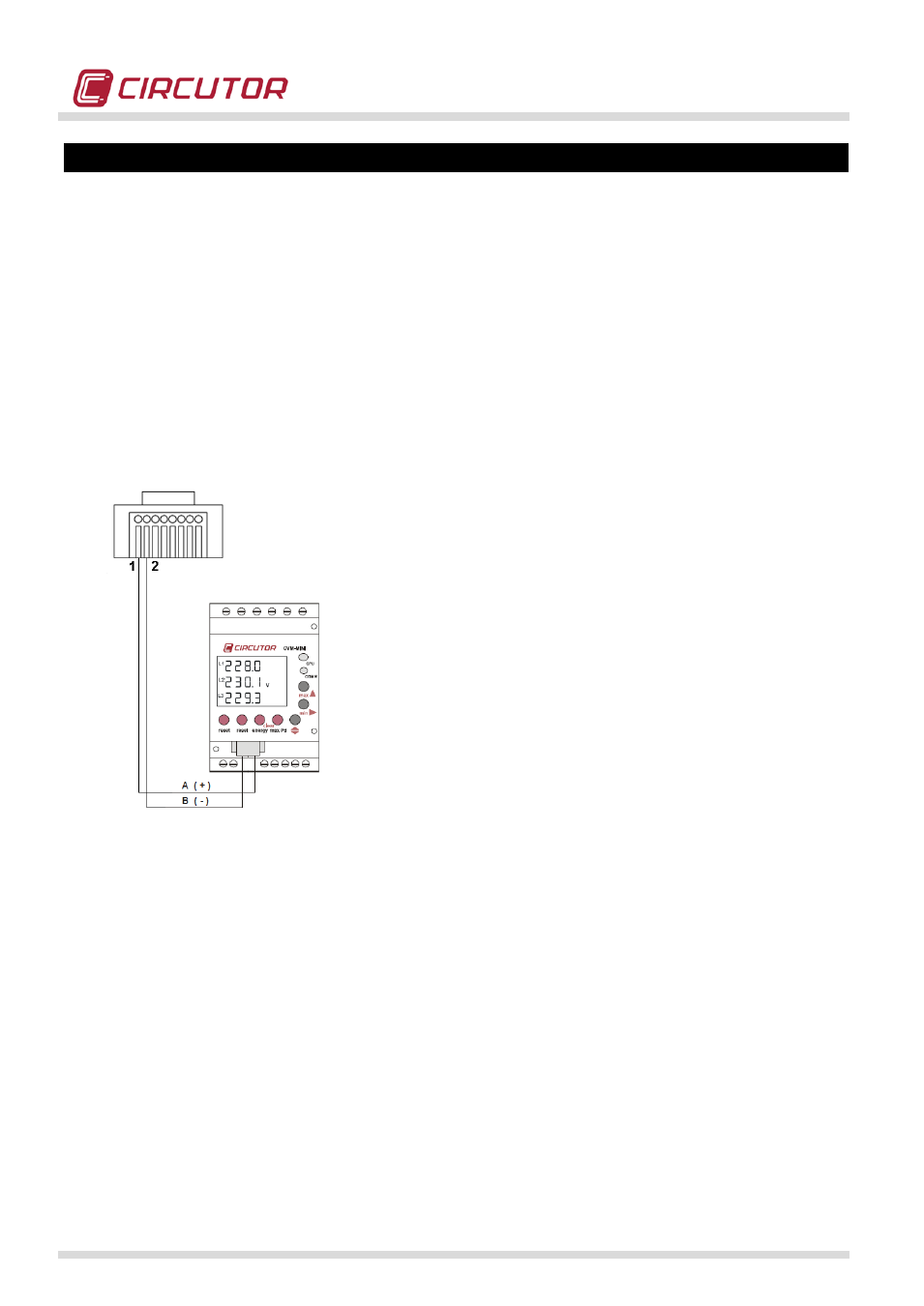

Para comunicar con analizadores de redes CVM de Circutor, se adjunta a modo de ejemplo, el
siguiente conexionado.
Conector RS485 (MODULO M-BASE)
