ANALIZADOR DE CALIDAD QNA500 8IO
Manual de instrucciones QNA500
24 / 113
6.1.3.- MÓDULO CENTRALIZADOR DE ENTRADAS Y SALIDAS (M-8IO)
El M-8IO es el módulo de entradas-salidas del sistema Multifit. Este módulo dispone de 8 entradas
digitales y 8 salidas digitales (de relé o transistor en función del modelo) que pueden ser utilizadas
para varias funciones.
Entradas digitales:
• Contaje de pulsos
• Control de cambio de estado
Salidas digitales:
• Envío de pulsos
• Alarmas
• Telemando

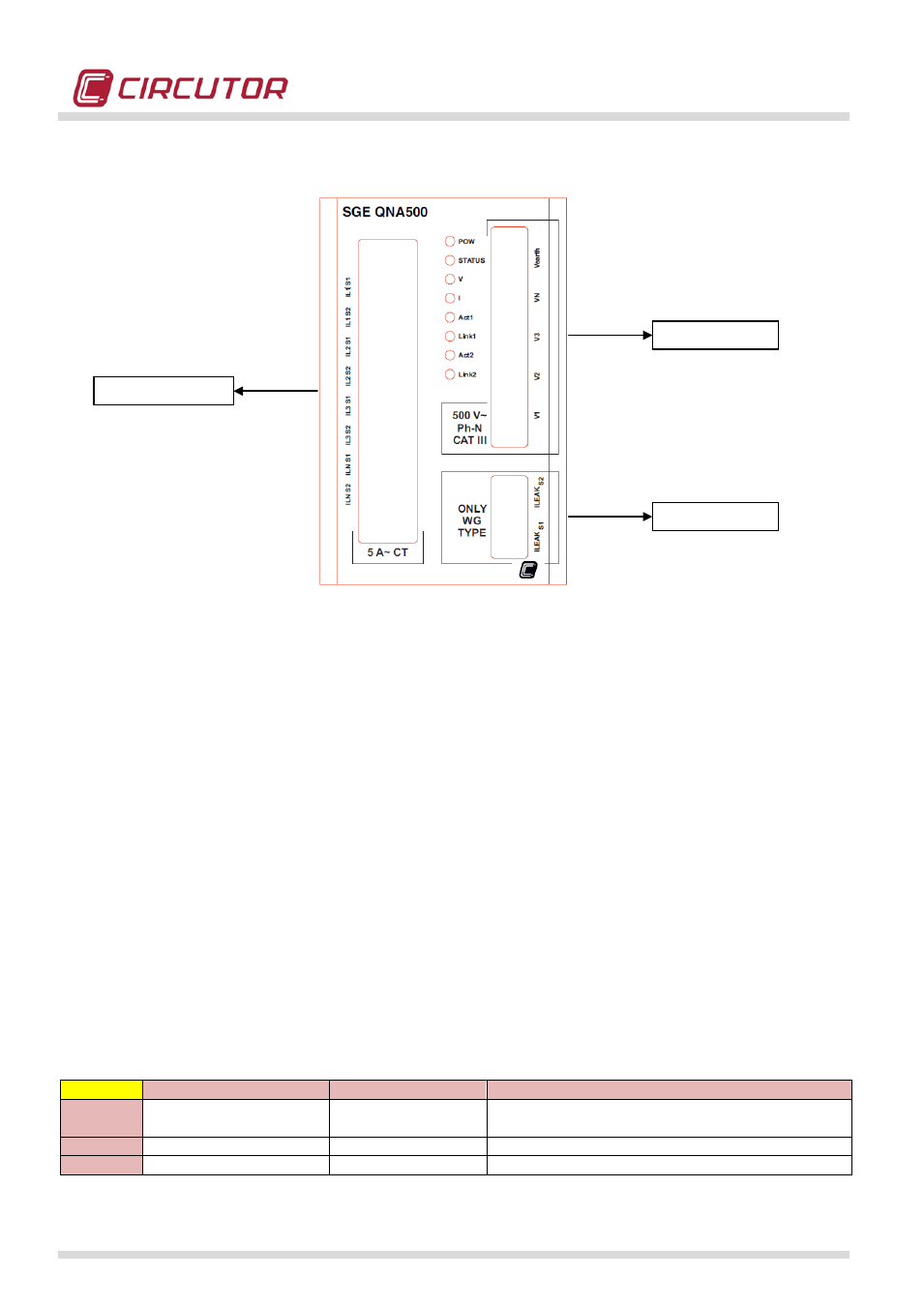

El M-8IO dispone de una serie de LED que aportan información sobre el correcto conexionado del
analizador y sobre el correcto funcionamiento.
LED
Apagado
Encendido
Parpadeo
POW
No alimentado
Alimentado
Alimentación externa (1 s)
Alimentación batería (200 ms)
ST1
No errores
Error de memoria
ST2
No errores
Actualización en curso
Medida tensión
Medida Id
Medida corriente
