UF V (E2+E2.1) 03/2013 página 79/113
12.4 Sensor de temperatura Pt 100 adicional (opción) con salida por toma Lemo
Con esta opción, un sistema de registro independiente con entrada Pt 100 puede registrar la temperatura
del material introducido a través de un sensor de temperatura Pt 100 adicional.
Casquillo Lemo (11)
Enchufe Lemo
Datos técnicos del sensor Pt 100:
•
Técnica de triple salto
• Clase B (DIN EN 60751)
• Rango de temperatura hasta 200 °C
• Tubo protector de acero, material no. 1.4501

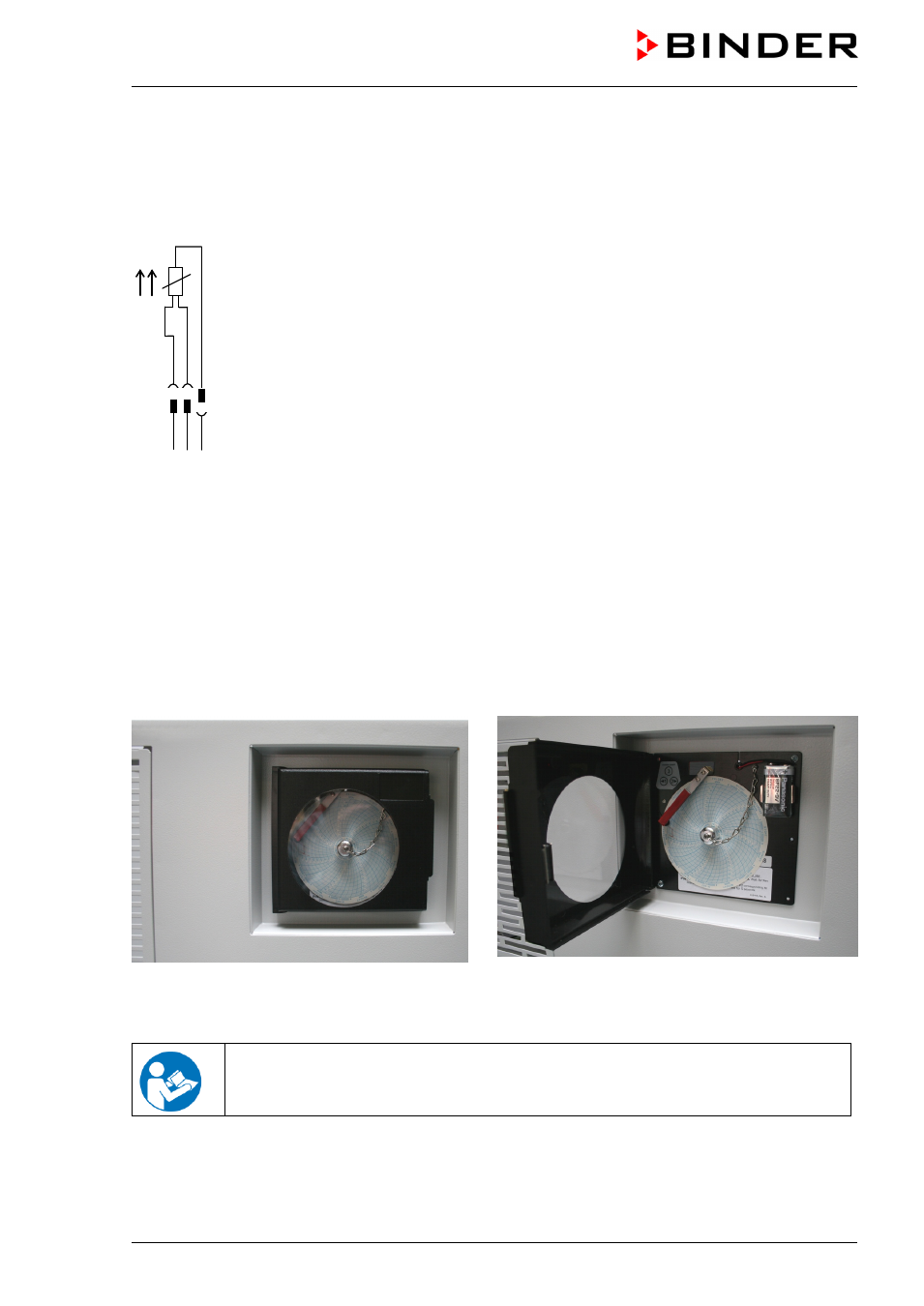

Figura 61: Configuración del pin del conector Lemo (11) en el panel de conexión en la parte trasera del
congelador
Se adjunta un conector Lemo adecuado.
12.5 Registrador de diagrama circular (opción)
El congelador se puede equipar con un registrador de diagrama circular con el que se registra el valor
térmico de forma continua. Además son documentadas la fecha y la hora. Los valores correspondientes a
7 días se exportan a una hoja de datos circular. Con el UF V 500 y el UF V 700, el registrador de
diagrama circular está incorporado en el panel de control del frontal del congelador. Para el UF V 300, un
registrador de diagrama circular externo está disponible.
Figura 62: Registrador de diagrama circular abajo a la derecha, en el frontal del congelador
La conexión y el funcionamiento del registrador de diagrama circular (Art. Nº 8012-0741)
se describen en el manual original que viene con el dispositivo.
1 2 3
1 2 3
2 3
1
