2.5 Panel de conexión en la parte trasera del congelador

(7)






(8)



(9)










(10)




(11)



(12)









(13)

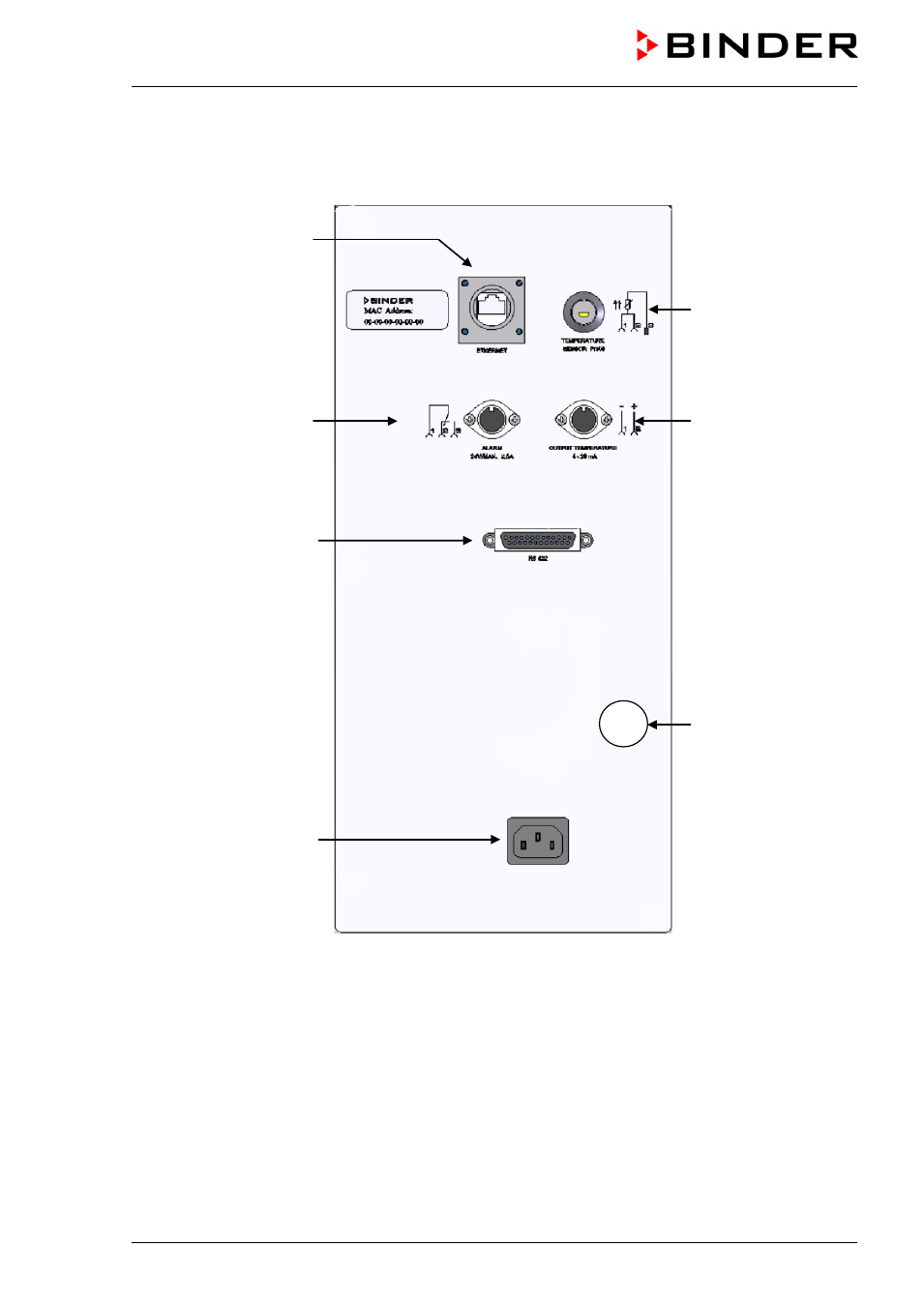

Figura 10: Panel de conexión en la parte trasera del congelador UF V (E2 / E2.1)


(7)

Interfaz Ethernet (opción, cap. 12.1)

(8)

Toma de conexión del contacto de alarma de potencial libre (cap. 10.10)

(9)

Interfaz RS 422

(10) Toma de conexión para conector IEC de alimentación de red con bloqueo (Figura 23).
(11) Toma de conexión para sensor de temperatura adicional Pt 100 (opción, cap. 12.4)
(12) Toma de conexión para salida analógica 4-20 mA (cap. 12.3)
(13) Toma de conexión para la conexión eléctrica de la refrigeración de emergencia de CO

2

(opción,

cap. 11)
