UF V (E2+E2.1) 03/2013 página 78/113
12. Recopilación de datos y documentación
12.1 Interfaz Ethernet (opción)
Opcionalmente, el congelador puede obtenerse con una interfaz Ethernet (7) para la comunicación entre
ordenadores a la cual se puede conectar el software de comunicación APT-COM™ 3 DataControlSystem
cómodo (opción, cap. 12.2). La dirección del equipo (ajuste en el menú USER) debe estar configurada en
“1” (configuración de fábrica). La dirección MAC del aparato se indica en una etiqueta debajo de la
interfaz Ethernet. Se puede obtener mayor información en el manual de funcionamiento del software de
comunicación APT-COM™ 3.
Una interfaz adicional tipo RS422 (9) sólo sirve al uso de servicio técnico y no debe conectarse a una red.
La interfaz está marcada adecuadamente.
12.2 Software de comunicación APT-COM™ 3 DataControlSystem (opción)
Por medio de la interfaz Ethernet (7) opcional se puede conectar el software de comunicación APT-
COM™ 3 DataControlSystem de BINDER.
El sistema APT-COM™ facilita la conexión en red de hasta 30 equipos conectados a un ordenador, el
control y la programación de cada equipo, se lleva a cabo a través del ordenador, así como también el
registro y la presentación de los datos de la temperatura. El valor actual de temperatura se puede emitir a
intervalos ajustables. El regulador se puede programar de forma gráfica por medio de un ordenador. Se
puede obtener mayor información en el manual de funcionamiento del software de comunicación APT-
COM™ 3.
12.3 Salida analógica para la temperatura
El congelador está equipado con una salida analógica 4-20 mA para la temperatura. Esta salida se puede
utilizar para transmitir datos a sistemas o dispositivos externos de registro de datos.
La conexión se lleva a cabo como un conector DIN (12) en el panel de conexión en la parte trasera del
congelador de la siguiente manera.
SALIDA ANALÓGICA 4-20 mA DC
PIN 1: Temperatura –
PIN 2: Temperatura +
Rango de temperatura: +40 °C hasta -100 °C
Se adjunta un conector DIN adecuado.

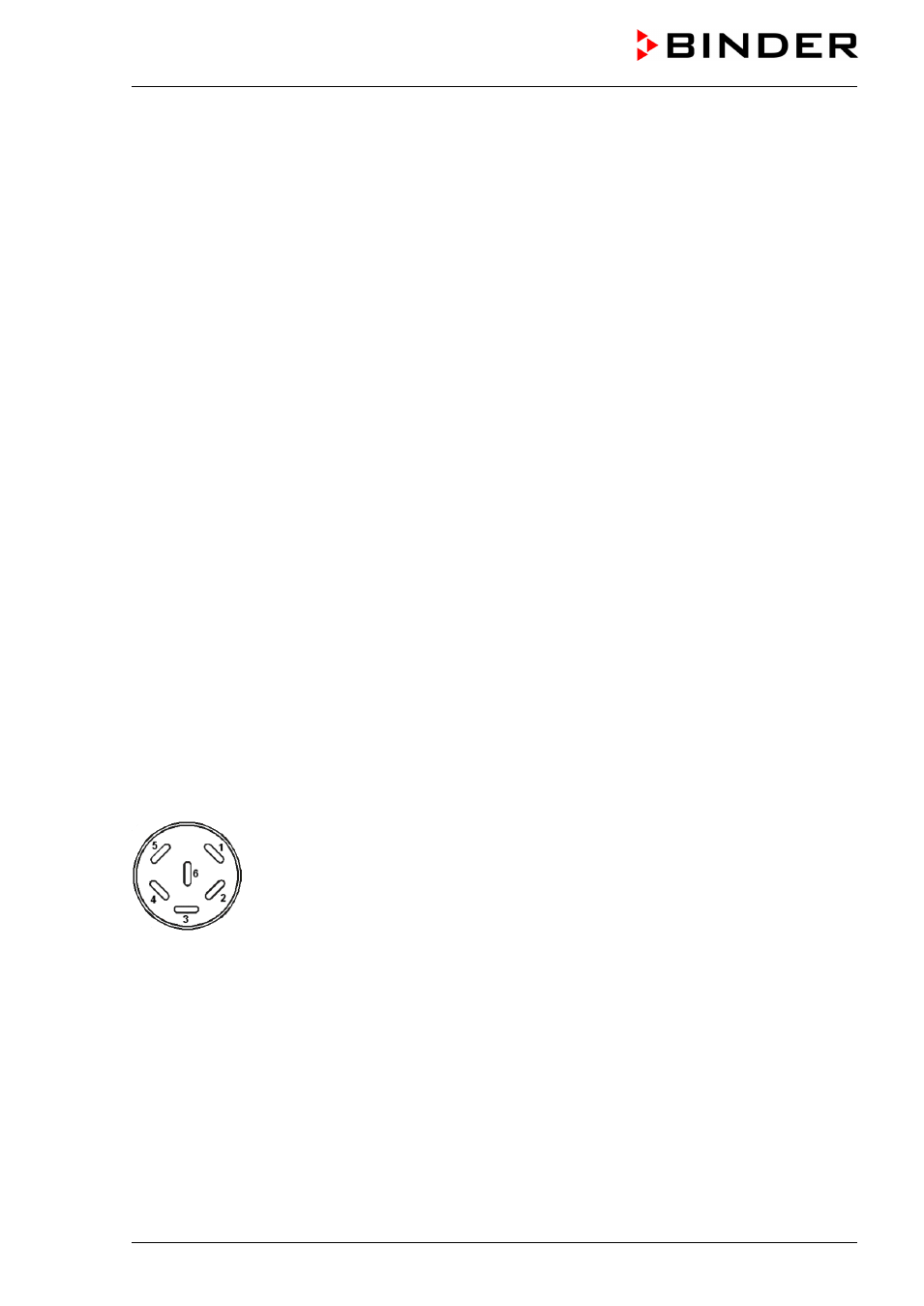

Figura 60: Configuración del pin del conector DIN (12) para la opción salida analógica
