UF V (E2+E2.1) 03/2013 página 39/113
4.4 Puerto de acceso de 10 mm preparado (UF V (E2.1), UF V-UL (E2.1))
El UF V (E2.1) viene con un puerto de acceso preparado para cables con diámetro a 10 mm. Para
completar esto puerto de acceso, el UF V debe tener aproximadamente la temperatura ambiente
VORSICHT
Trabajar en el interior del UF V a baja temperatura en el interior.
Peligro de lesión por congelación.

Antes de completar el puerto de acceso, desconecta el equipo y deje que se caliente a
aprox. la temperatura ambiente.
Para completar el puerto de acceso, proceda de la siguiente manera:
•
Romper el rectángulo pre-perforado en la pared trasera (Figura 20) con un par de alicates adecuado
• Romper el rectángulo pre-perforado en el interior (Figura 21) con un par de alicates adecuado
• perforar el aislamiento de espuma de PU horizontalmente desde el interior con un destornillador
• Conducir los cables deseados pasando por el puerto.
• Usar el kit de sellado (ref. 8009-0815) para sellar. El tubo aislante incluido está para sellar el espacio
libre restante del puerto de acceso después de introducir el cable. Sellar ambas aberturas del puerto
de acceso cuidadosamente con el sellador. Así se evita la entrada de humedad del aire ambiente en el
aislamiento

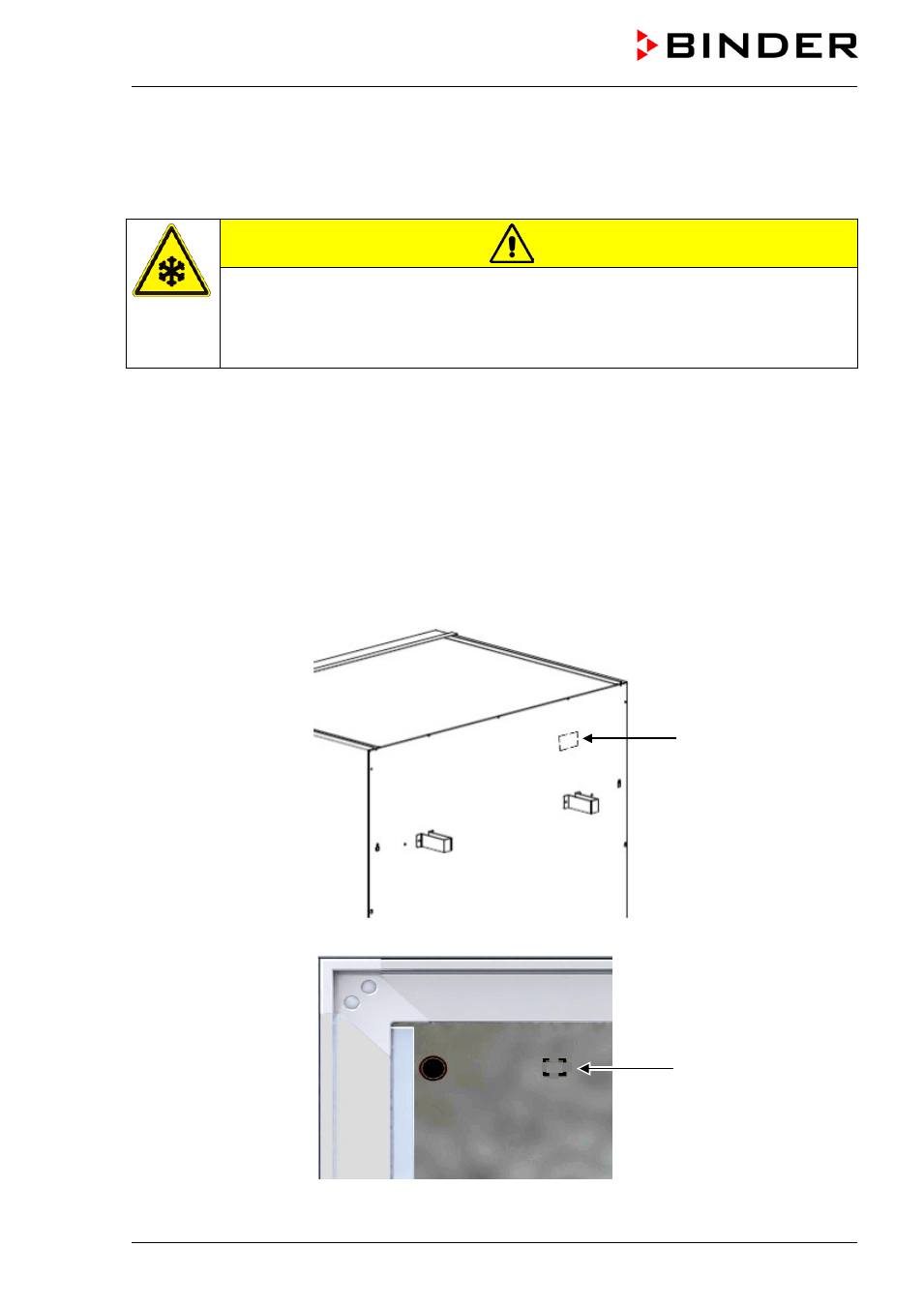

Figura 20: Vista trasera UF V (E2.1) con puerto de acceso pre-perforado
Figura 21: Interior del UF V (E2.1) con puerto de acceso pre-perforado
