UF V (E2+E2.1) 03/2013 página 71/113
10.10 Contacto de alarma de potencial libre
Emisión de alarma común a través del contacto de alarma de potencial libre
El aparato está equipado en la parte posterior con un contacto de potencial libre (8), con el que se puede
conectar un sistema de supervisión externo que permite supervisar desde fuera y registrar los avisos de
alarma que genera el congelador.
El contacto de potencial libre se activará sin retardo en cuanto se ilumine el LED rojo en el display del
regulador. El contacto de potencial libre se activará en todos los casos de alarma citados en el cap. 17.2 y
en caso de caída de la red.
Si la conexión del sistema de supervisión externa se da a través de los contactos C y NO, la supervisión
de alarmas estará protegida frente a la rotura de circuitos. Es decir, si se interrumpe la conexión entre el
congelador y la supervisión externa de alarmas, se disparará la alarma. Asimismo, un corte eléctrico
también activa una alarma.

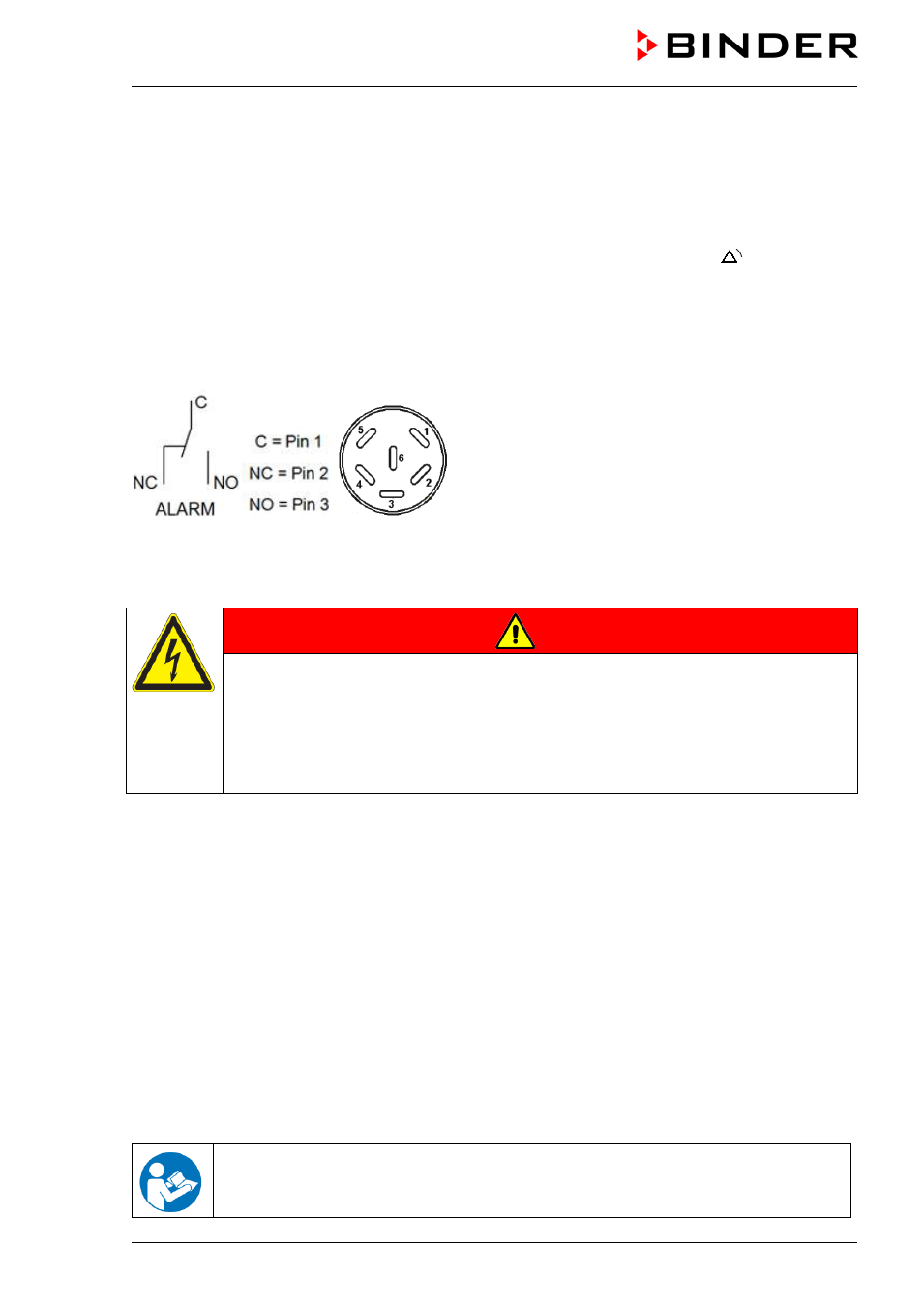

Figura 55: Cuadro de conexiones de los contactos de
potencial libre y configuración del pin del conector DIN
(8)
Si no existe ningún aviso de alarma, el contacto C está cerrado con NO.
La conmutación del contacto de alarma de potencial libre se realiza cerrando el contacto C con NC.
Capacidad máxima de carga de los contactos de conmutación: 24V AC/DC - 2,0A
PELIGRO
Peligro de descarga eléctrica.
Peligro de muerte.
Daño en el interruptor y en el enchufe.
∅
NO se debe exceder la carga máxima de conmutación de 24 V AC/DC, 2,0 A.
∅ NO conectar aparatos con sobrecarga eléctrica.
El aviso de la alarma en el display del regulador permanece activado durante la transmisión de la alarma
por medio de un contacto de alarma de potencial libre. Cuando ya no exista la causa de la alarma, o
cuando el mensaje de alarma se ha restablecido pulsando la tecla “EXIT”, se eliminará esta a través del
contacto de potencial libre junto con el aviso de alarma en el display del regulador.
En el caso de un fallo del suministro eléctrico, la transmisión de la alarma por medio de un contacto de
potencial libre permanece activa durante todo el tiempo que dure el fallo del suministro eléctrico. Tras
restablecerse el suministro eléctrico, se cierra el contacto de forma automática.
Conexión a un sistema de supervisión externo
Para una supervisión de alarmas protegida frente a la rotura de circuitos que dispare la alarma, cuando la
conexión entre el congelador y la supervisión externa de alarmas esté interrumpida, deberá conectar la
supervisión externa de las alarmas con el congelador a través de la presa de conexión (8) del contacto de
alarma de potencial libre.
Conexión de la caja GSM BINDER para alarma a distancia (opción)
Con esta opción, se puede reenviar los mensajes de alarma emitidos dos a través del contacto de alarma
libre de potencial, a la red móvil y pueden enviar mensajes definidos como un mensaje de texto (SMS) a
los teléfonos móviles.
La instalación y el funcionamiento de la caja GSM se describen en el manual (Art. Nº 7001-
0236), que viene con el dispositivo.
