UF V (E2+E2.1) 03/2013 página 24/113
2.2 Carcasa de cierre con panel de control del regulador
Vista izquierda del equipo Vista frontal

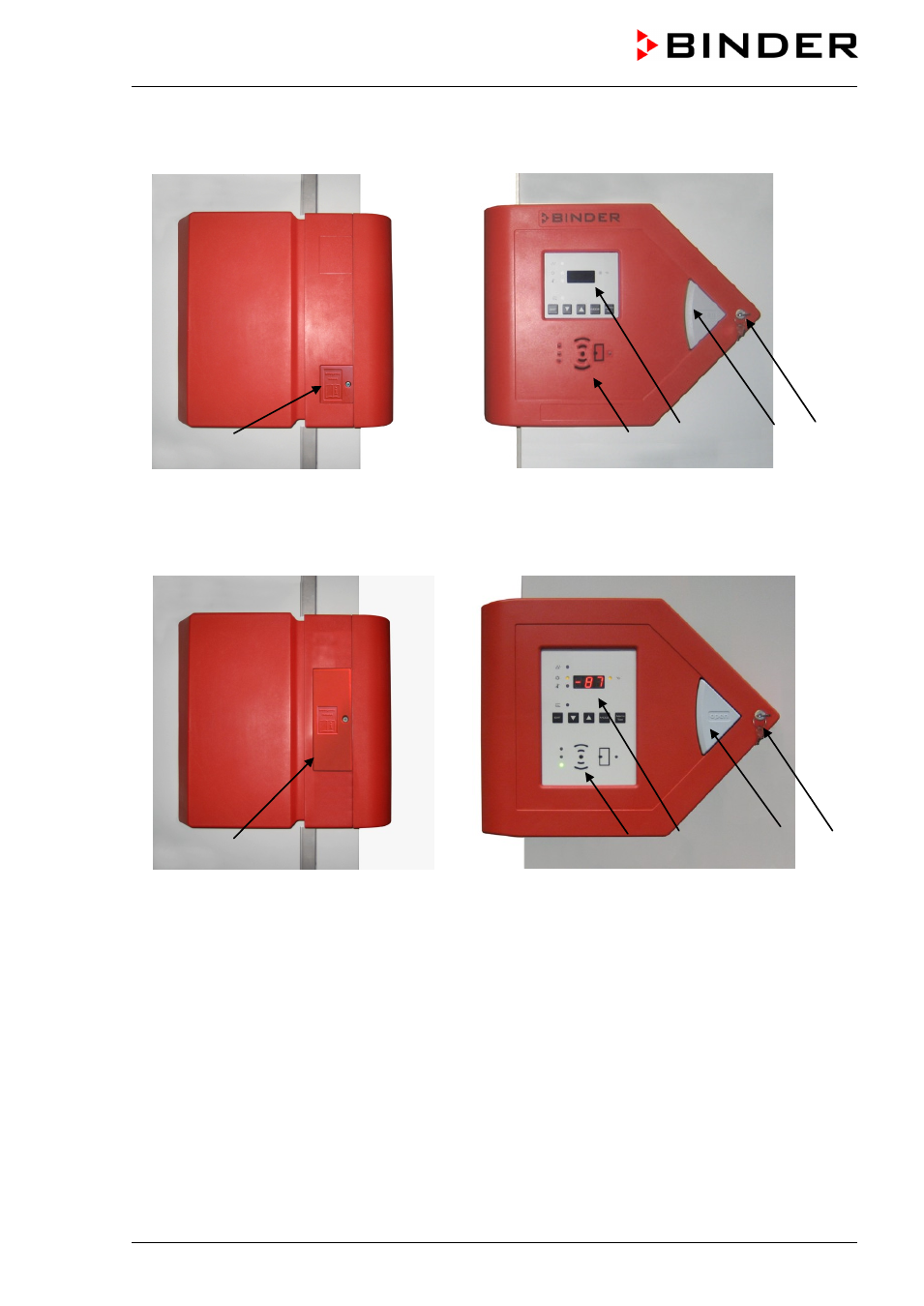

Figura 5: UF V (E2): Carcasa de cierre con tapa de desbloqueo de emergencia, panel de control del
regulador RP1, control por RFID del cierre de la puerta y bloqueo de puerta con llave (opción)
Vista izquierda del equipo Vista frontal
Figura 6: UF V (E2.1): Carcasa de cierre con tapa de desbloqueo de emergencia, panel de control del
regulador RP1, control por RFID del cierre de la puerta y bloqueo de puerta con llave (opción)
(1) Tapa de desbloqueo de emergencia
(2)
GUARD.CONTROL control por RFID del cierre de la puerta (de serie en UF V, opcional en UF V
UL, cap. 5.4)
(3) Panel de control del regulador RP1
(4) Pulsador "OPEN" para la apertura de la puerta
(5) Bloqueo de puerta con llave (opción, cap. 5.3)
(2) (3) (4) (5)
(1)
(2) (3) (4) (5)
(1)
