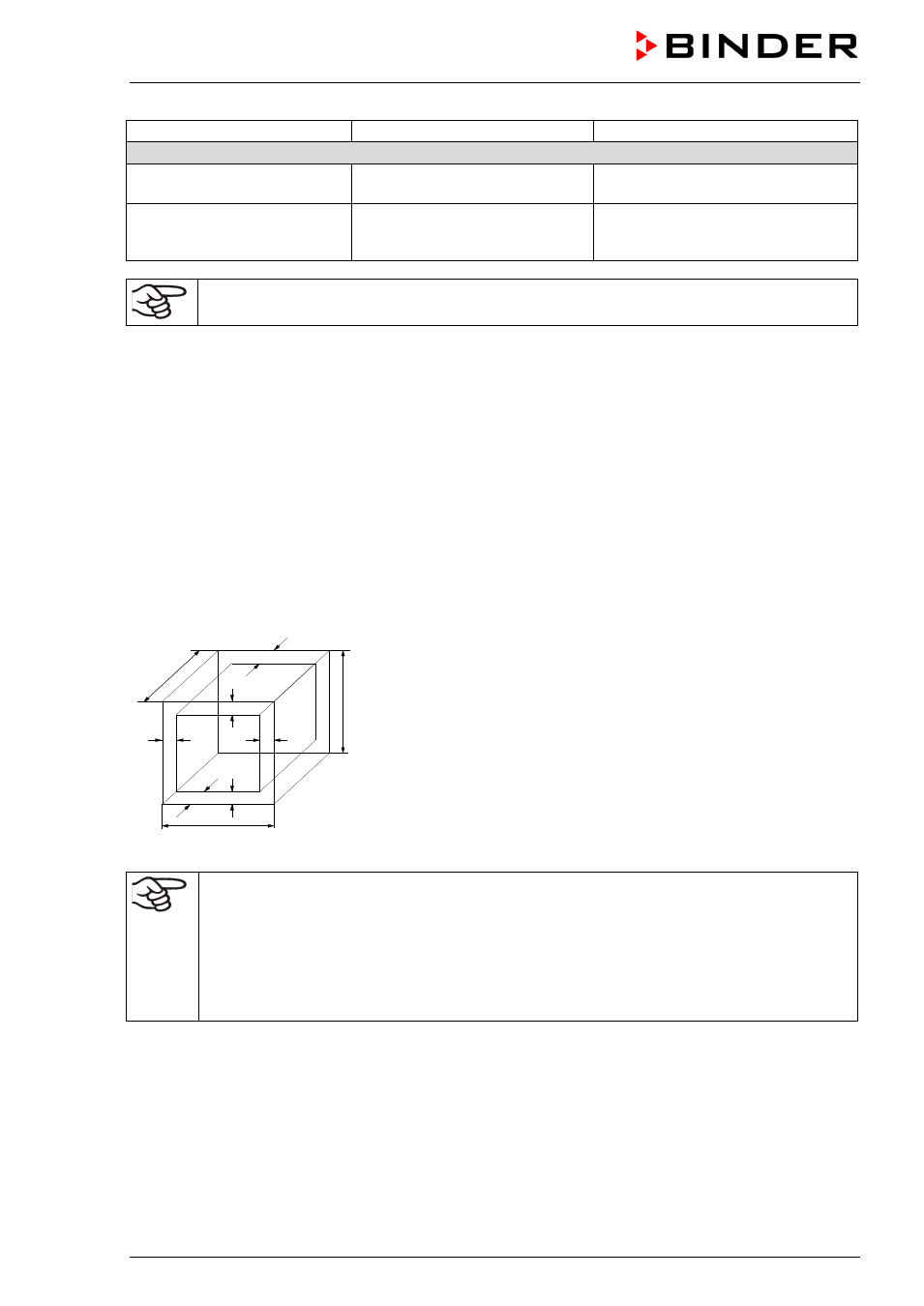

BD / ED / FD (E2) 02/2015 página 49/66
Fallo
Posible causa Medidas a tomar
Regulador
Indicación “1999”en la pantalla
del regulador.
Ruptura del sensor entre el
sensor y el regulador.
Informar al servicio técnico BINDER.
El regulador se desconecta del
nivel correspondiente de
nuevo a la indicación normal.
No se ha pulsado durante más
de 30 seg. aprox. ninguna tecla
Repetir la introducción, reintroducir
los valores rápidamente.
Las reparaciones sólo pueden ser llevadas a cabo por personal especializado autorizado por
BINDER. Los aparatos deben poseer el certificado de calidad otorgado por BINDER
12. Descripción técnica
12.1 Calibración y justificación de fábrica
Esto equipo ha sido calibrado y ajustado en la fábrica. La calibración y la justificación se llevan a cabo
utilizando instrucciones de prueba estándar de acuerdo con el sistema QM de DIN EN ISO 9001 aplicado
por BINDER (certificado desde diciembre de 1996 por TÜV CERT). Todos los equipos de prueba
utilizados están sujetos a la administración de los equipos de ensayo y medición que también forma
parte del sistema QM de DIN EN ISO 9001. Son controlados y calibrados en relación a un estándar DKD
a intervalos regulares.
12.2 Definición del espacio útil
El espacio útil que se describe a continuación se ha calculado de la siguiente manera:
b
c
c
a
b
a a
C
B
A
A, B, C = dimensiones interiores (A, A, F)
a, b, c = separación de las paredes
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
USO
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)
Figura 11: Determinación del espacio útil
Las especificaciones técnicas se corresponden con el espacio útil así definido.
No coloque muestras fuera de este volumen útil.
No cargue este volumen más de la mitad con el fin de permitir un flujo de aire suficiente en el
interior del aparato.
No divida el volumen útil en partes individuales con muestras de gran tamaño.
No se deben colocar las muestras demasiado cerca unas de otras con el fin de permitir la
circulación entre ellas y por tanto una homogénea distribución de la temperatura y la
humedad.
12.3 Protección contra sobretensiones
Los aparatos monofásicos están protegidos con un fusible del equipo contra sobretensiones al que se
puede acceder desde el exterior. El fusible del aparato se encuentra en la parte posterior del mismo
sobre la descarga de tracción del cable de red. El portafusible está equipado con un tapón fusible de 5
mm x 20 mm (versión CUL 6,3 mm x 32 mm). El fusible únicamente se puede sustituir por un recambio
con los mismos datos nominales. Los datos se pueden extraer de la tabla de datos técnicos del equipo
pertinente.
Los aparatos trifásicos están dotados de fusibles internos que no son accesibles externamente. Si se
activase este fusible, notifíquelo a un técnico electricista o al servicio técnico BINDER.
