BD / ED / FD (E2) 02/2015 página 22/66

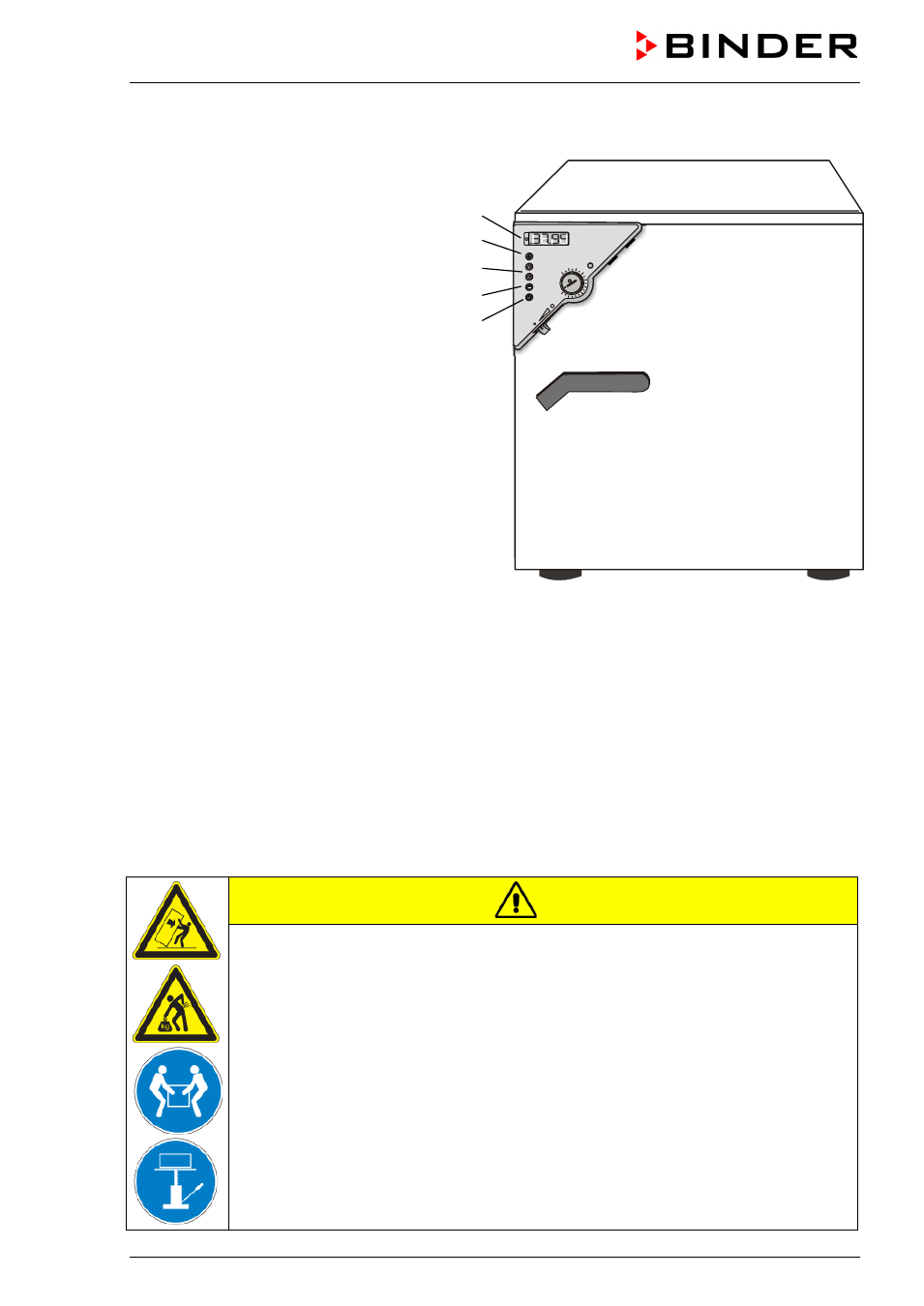

2.1 Vista general del equipo BD/ED/FD
(1) Pantalla
(2) Tecla de valor teórico / valor actual
(3) Teclas de selección
(4) Tecla de tiempo
(5) Interruptor CON / DES
(6) Válvula de aire
(7) Dispositivo de temp. de seguridad
(8) Tirador de la puerta
(9) BD: Interruptor CON / DES para
enchufe interior (opción)
ED / FD: Interruptor para la
iluminación interior (opción) o
interruptor de zumbador de la alarma
acústica en caso de sobretemperatura
(opción)
(10) BD: Interruptor de zumbador
de la alarma acústica en caso de
sobretemperatura (opción)
ED: Interruptor principal en los
tamaños 400 y 720
Figura 4: Vista general BD / ED / FD
3. Lugar de entrega, transporte, almacenamiento e instalación
3.1 Desembalaje, control, lugar de entrega
Después de desembalarlo, compruebe, con ayuda del albarán de entrega, que tanto el equipo como los
posibles accesorios opcionales estén completos y no hayan sufrido daños durante el transporte. Si se
hubieran producido daños, deberá comunicarlos de inmediato al transportista.
A causa del test final realizado en los equipos, es posible que hayan marcas de las bandejas en la
cámara interna. Esto no influye en el funcionamiento del equipo.
Retire todos los seguros de transporte y todo el material adhesivo de dentro y fuera del equipo y de las
puertas, y saque las instrucciones de uso y el material complementario del interior del equipo.
PRECAUCIÓN
Resbalamiento o vuelco del equipo.
Daño en el equipo.
Riesgo de lesión por levantar cargas pesadas.
∅
NO levante ni transporte el equipo por la manija ni la puerta.
∅ NO levante aparatos de tamaños 400 y 720 manualmente.
 Levante del palet el equipo de tamaños 23, 53, 115 con ayuda de 2 personas, el
equipo de tamaño 240 con ayuda de 4 personas en el área donde se encuentran las
cuatro patas del aparato.
 Levante del palet el equipo de tamaños 400 y 720 con medios técnicos de ayuda
(horquilla). Colocar la horquilla en el centro del aparato solo por detrás. Los soportes
laterales deben colocarse completamente sobre la bifurcación.
(6)
(9)
(7)
(8)
(10)
( 1)
(2)
(3)
(4)
(5
)
