BD / ED / FD (E2) 02/2015 página 39/66
8.4 Sensor de temperatura Pt 100 adicional (opción BD)
Con esta opción, a través de un sensor de temperatura Pt 100 fijo o flexible adicional puede registrarse la
temperatura de la cámara interna (Pt 100 fijo) o la temperatura del producto de carga (Pt 100 flexible) por
parte de un sistema de registro independiente con entrada Pt 100. El tubo protector de la punta del
sensor del Pt 100 flexible puede sumergirse también en líquidos.
Datos technicos del sensor Pt 100:
•
Técnica de tres conductores
• Clase B (DIN EN 60751)
• Rango de temperatura hasta 320 °C
• Tubo protector de acero inoxidable 45 mm
Nº material 1.4501
Casquillo LEMO
Enchufe LEMO

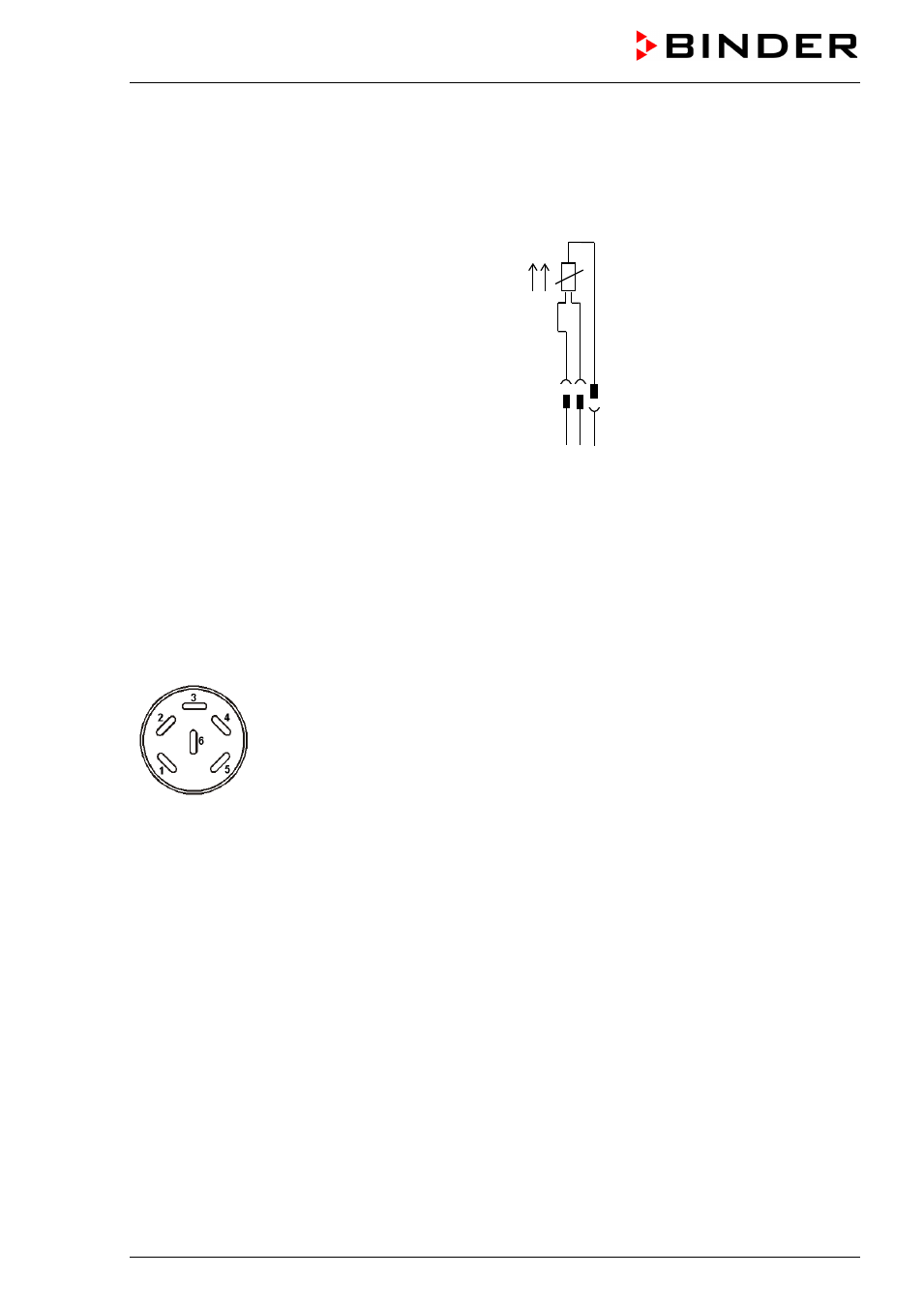

Figura 9: Opción Sensor de temperatura Pt 100
8.5 Salida analógica para la temperatura (opción)
Con esta opción, el aparato está equipado con una salida analógica 4-20 mA para la temperatura. Esta
salida se puede utilizar para transmitir datos a sistemas o dispositivos externos de registro de datos.
La conexión se lleva a cabo como un conector DIN en la parte posterior del aparato de la siguiente
manera:
SALIDA ANALÓGICA 4-20 mA DC
PIN 1: Temperatura –
PIN 2: Temperatura +
Rango de temperatura:
BD: 0 °C hasta +100 °C
ED, FD: 0 °C hasta +300 °C
Se adjunta un conector DIN adecuado.
Figura 10: Configuración del pin del conector DIN para la opción Salida analógica
1 2 3
1 2 3
2 3
1
