BD / ED / FD (E2) 02/2015 página 36/66

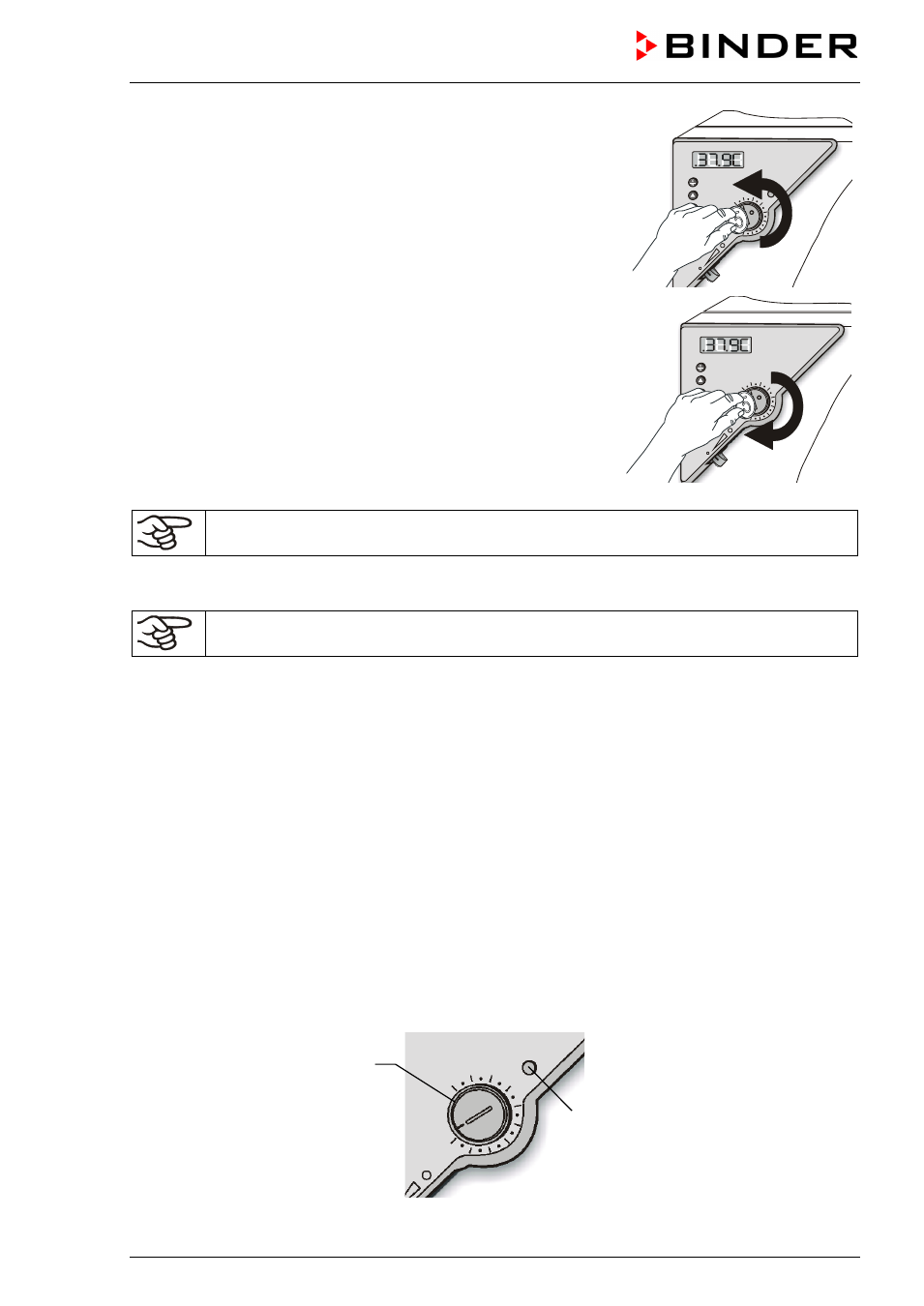

1. Gire el mando de control (7) del dispositivo de temperatura
utilizando para ello una moneda hasta la posición máxima
(posición 10) (protección del aparato).
2. Cuando se alcance el valor teórico, vuelva a situar el mando de
control (7) hasta el punto de desconexión (gírelo en la dirección
contraria a las agujas del reloj).
3. Se puede identificar el punto de desconexión por la luz roja de la
alarma (7a), la tecla de rearme (7b) salta hacia fuera.
Con la opción de alarma acústica con zumbador activado (Cap.
8.1) suena adicionalmente una señal acústica que puede
desconectarse con el interruptor (10) o (9).
4. Se obtiene el mejor ajuste del dispositivo de temperatura
haciendo girar el mando de control en la dirección de las agujas
del reloj aproximadamente dos divisiones de la escala.
5. Presionar de nuevo la tecla de rearme (7b).
El aparato solamente está activo con la tecla de rearme (7b) pulsada.
Si reacciona el dispositivo de temperatura, se ilumina la luz roja de la alarma (7a), la tecla de rearme (7b)
salta hacia fuera, y el aparato se desconecta permanentemente.
Se debe verificar el ajuste de forma regular y debe ser ajustado de acuerdo con el valor
teórico.
Control de funcionamiento:
Compruebe el dispositivo de seguridad de temperatura clase 2 a intervalos apropiados para su
funcionalidad. Se recomienda dejar este examen por el operador autorizado, por ejemplo, antes del inicio
de un proceso de trabajo más largo.
7.2 Dispositivo de seguridad de temperatura clase 3.1 (DIN 12880) BD (opción
ED, FD)
El dispositivo de seguridad de temperatura clase 3.1 sirve para proteger el aparato, su entorno y su
contenido contra aumentos de temperatura no permitidos.
Por favor, observen la directiva BGI/GUV-I 850-0 por la seguridad en el trabajo en laboratorios (antes
directrices de laboratorio BGR/GUV-R 120 o ZH 1/119) (para Alemania).
Funcionamiento:
El dispositivo de temperatura clase 3.1 e independiente del sistema de control de la temperatura tanto en
funcionamiento como en suministro eléctrico y asumen la función de regulación en caso de que se
produzca un error.
Figura 8: Dispositivo de seguridad de temperatura clase 3.1
(7)
(7a)
