Apéndice C: Información de las baterías
C-3.2 Cableado en paralelo
El cableado en paralelo de las baterías aumenta el tiempo total de
funcionamiento que las baterías pueden alimentar las cargas de CA.
Una conexión en paralelo combina la capacidad total de la batería
por el número de baterías en la cadena. A pesar de haber múltiples
baterías, el voltaje sigue siendo el mismo. En el siguiente ejemplo
(Ilustración C3-2), se combinan cuatro baterías de 12 VCC/100 AHr
en un solo banco de baterías de 12 VCC/400 AHr.
= 400 AHrs)
(100 AHrs )
(100 AHrs )
(100 AHrs )
(100 AHrs )
protección
de sobrecarga
Al
inverso r
12 VCC
b an co d e b aterías d e 12V (cap acid ad to tal
12 volt s io
12 volt s io
12 volt s io
12 volt s io

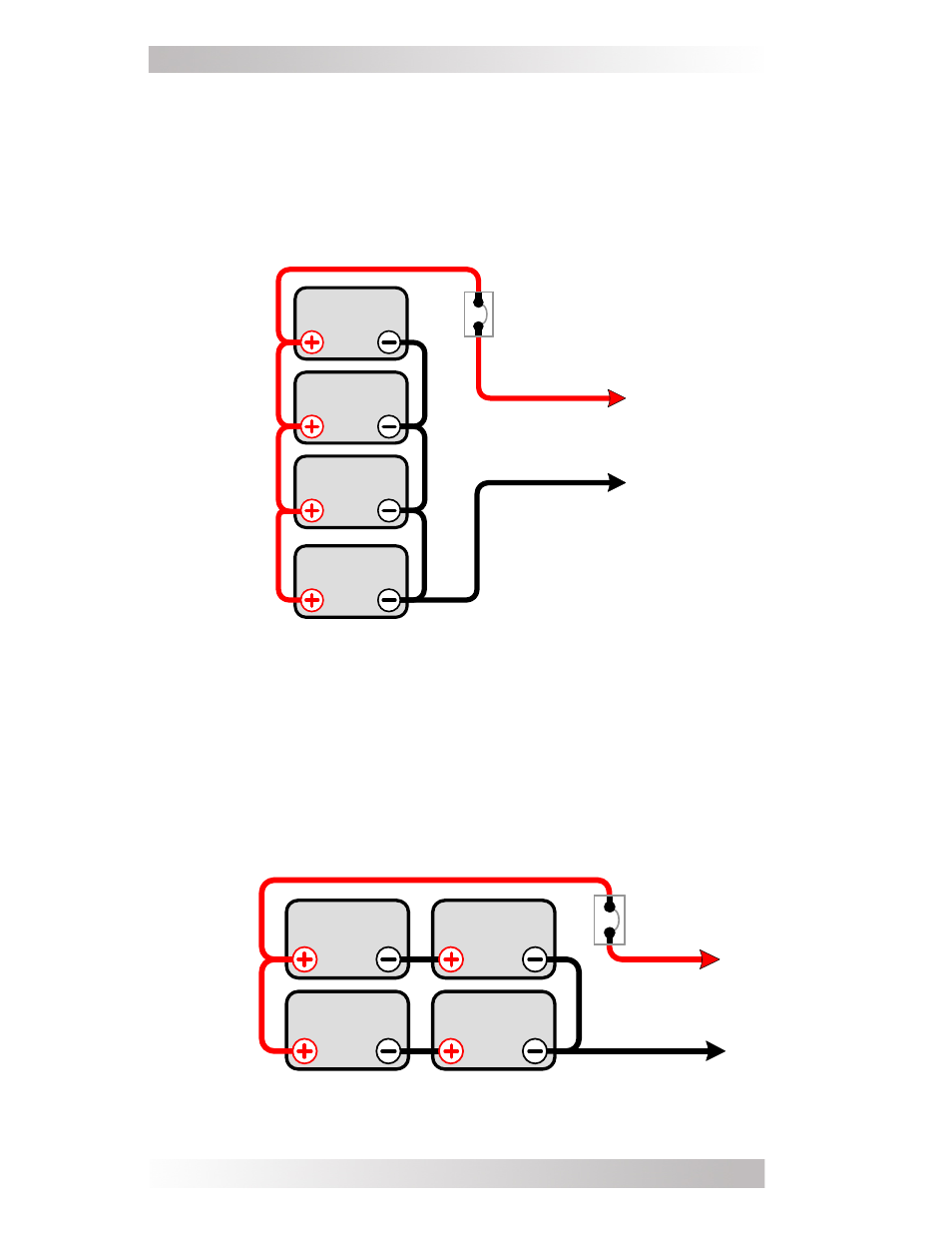

Ilustración C3-2, Cableado de baterías en paralelo
C-3.3 Cableado en serie-paralelo
Una confi guración en serie-paralelo aumenta tanto la tensión (para
que coincida con los requisitos de CC del inversor) como la capacidad
(para aumentar el tiempo de funcionamiento de las cargas) utilizando
baterías más pequeñas y de menor voltaje. En el siguiente ejemplo
(Ilustración C3-3), se combinan cuatro baterías de 6 VCC/200 AHr
en dos cadenas lo que da como resultado un banco de baterías de
12 VCC/400 AHr.
2
1
= 400 AHrs)
(200 AHrs)
(200 AHrs) (200 AHrs)
(200 AHrs)
6 voltios 6 voltios
6 voltios 6 voltios
banco d e b aterías d e 12V ( cap acid ad total
Al
inverso r
12 VCC
protección
de sobrecarga
Cadena
Cadena
Ilustración C3-3, Cableado de baterías en serie-paralelo
