2.0 Instalación
11

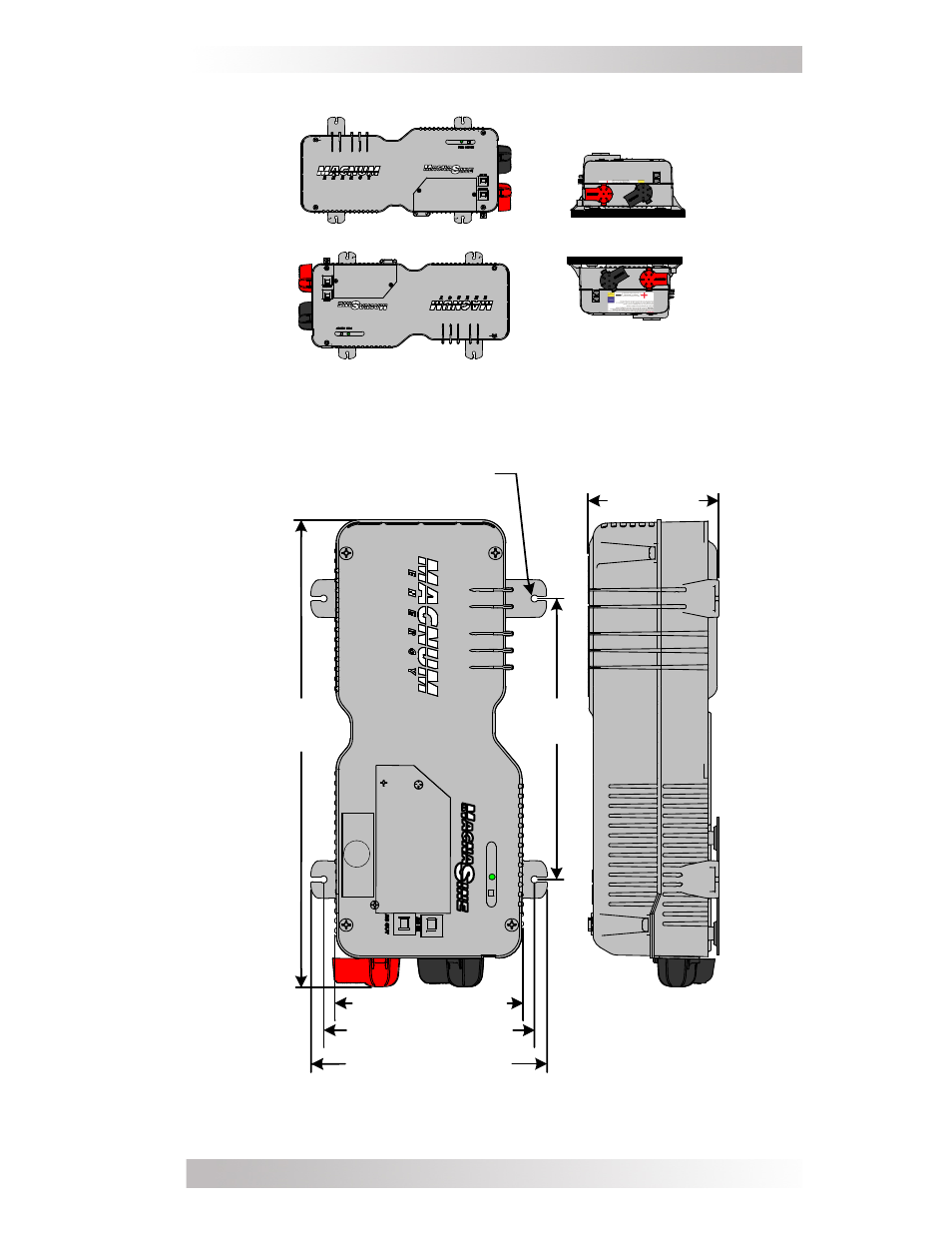

Ilustración 2-3, Dimensiones del inversor/cargador modelo
MMS912E
Agujeros de montaje x4
[Ø 6,4 mm (¼ pulg)]
25,5 cm
(10,0 pulg)
42,1 cm
(16,59 pulg)
17,1 cm (6,71 pulg)
21,4 cm (8,41 pulg)
19,1 cm (7,51 pulg)
11,8 cm
(4,66 pulg)
0RQWDGRHOSDUHG ODGRGHUDUULED
0RQWDGRHQUHSLVD
0RQWDGRHQUHSLVD
ERFDDEDMR
ODGRGHUHFKRKDFLDDUULED
0RQWDGRHOSDUHG ERFDDEDMR
Ilustración 2-2, Posiciones de montaje aprobadas para el MMS912E
