©2011 Magnum Energy, Inc.

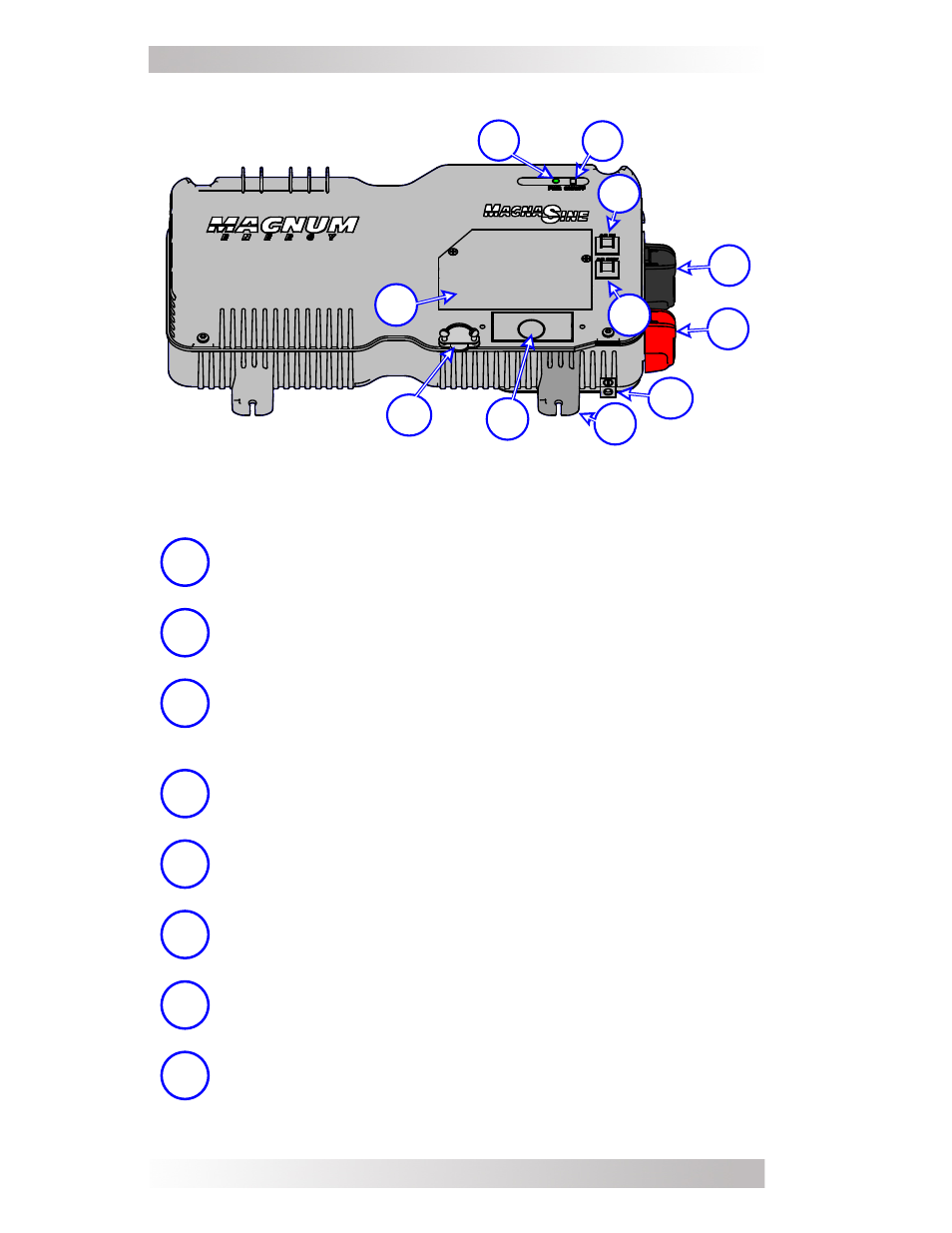

Ilustración 1-2, Características del lado izquierdo y superior
4
Terminal positivo CC (rojo): la conexión a la terminal
positiva del inversor en el banco de baterías.
5
Disyuntor de entrada: este disyuntor protege el cableado
interno de la unidad y el relé de paso a través.
6
Disyuntor de salida: este disyuntor proporciona otra
capa de protección contra sobrecarga. Este no es un
interruptor nominal de circuito de ramal. Se pueden requerir
interruptores de salida de CA separados en la salida.
7
Bridas de montaje (x4): aseguran el inversor a un
estante/pared.
8
Compartimiento de cableado de CA: proporciona acceso
a todas las conexiones de entrada y de salida de CA del
inversor.
9
Conexión de salida de CA: orifi cios ciegos de CA (salida)
para cablear.
10
Conexión de entrada de CA: una abrazadera de anclaje
para cablear la entrada de CA.
11
Terminal de tierra CC: usado para conectar el chasis
del inversor al sistema de tierra CC. Este terminal acepta
conductores Cu/Al desde #14 AWG (2,08 mm²) al #6 AWG
(13,29 mm²).
4
1.0 Introducción
1 2
3
4
5
6
7
8
10
9
11
